Когда загруженная стрела или ковшгидравлический цилиндрпадает без участия оператора, неисправность связана с одним из четырех различных гидравлических механизмов:
| Механизм отказа | Физическая основная причина | Звуковой/визуальный симптом |
|---|---|---|
| Обход уплотнения поршня (внутренняя утечка) | Выдавленная U-образная чашка или щелевые кольца с насечками, пропускающие масло от конца крышки к концу штока | Горячая точка цилиндра; дрейф прекращается, когда стержень механически поддерживается |
| Уравновешивающий клапанСедло плакучего | Загрязнение под седлом тарельчатого клапана, задиры на головке картриджа или износ пружины. | Масло течет через порт клапана; устойчивый снос независимо от состояния уплотнения |
| Направленный клапан Утечка в золотнике | Чрезмерный износ зазора золотника в системах с открытым центром. | Возникает только в том случае, если в контуре стрелы не установлен запорный клапан. |
| Термальное маслоСокращение | Горячее масло (65°C) при охлаждении до температуры окружающей среды (15°C) уменьшает объем жидкости на 3–4 %. | Первоначальное падение давления составляет 10–20 мм в течение первого часа, затем полностью стабилизируется с нулевой потерей давления. |

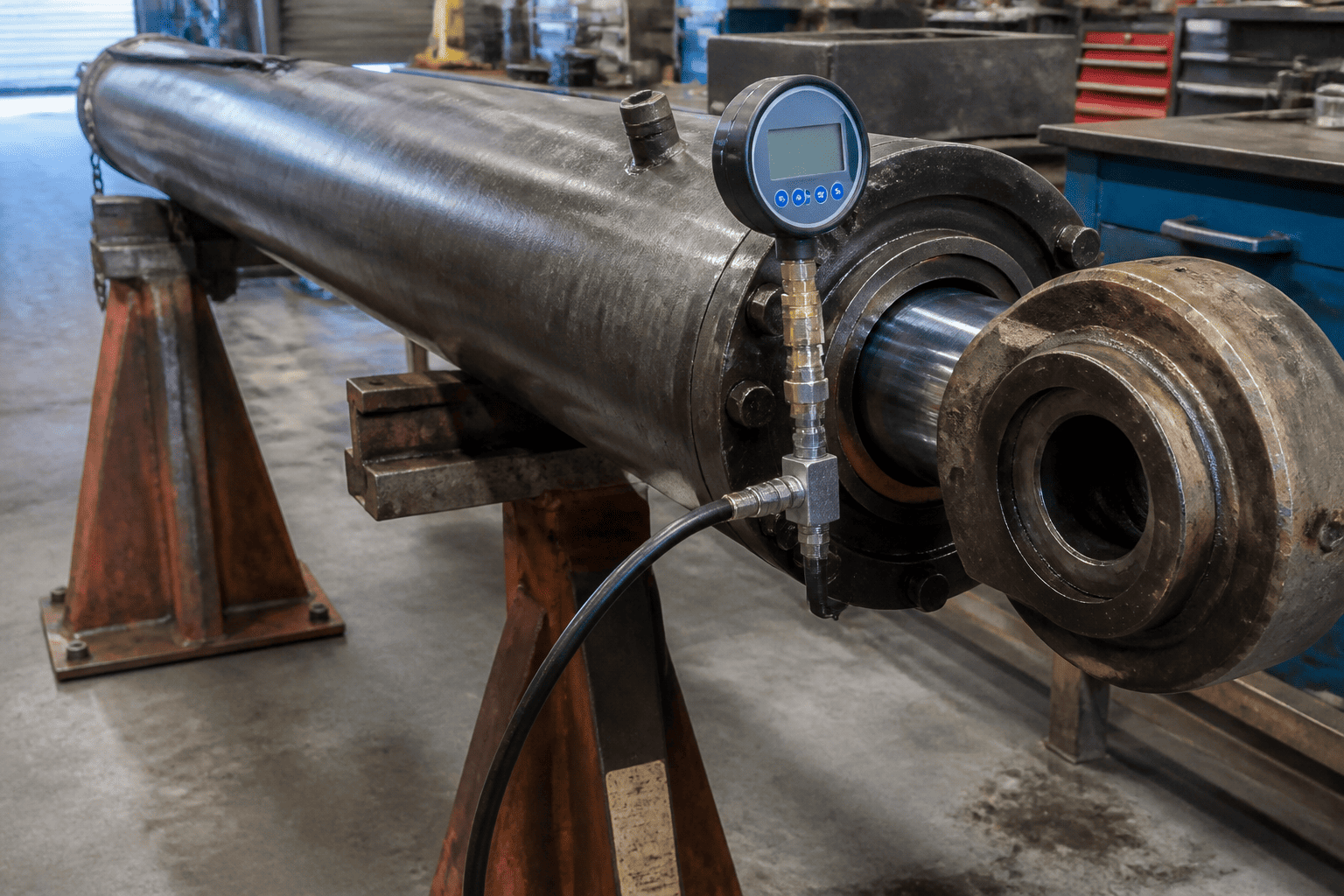

Никогда не удаляйтецилиндр тяжелой стрелыот машины перед завершением окончательного теста изоляции:
1. Поднимите стрелу на 45 градусов при номинальной нагрузке: доведите гидравлическое масло до нормальной рабочей температуры (приблизительно от 50°C до 55°C).
2. Зафиксируйте и поддержите стрелу механически: установите одобренную инженерами стойку стрелы или крановый строп для обеспечения абсолютной безопасности.
3. Изолируйте возвратную линию штокового конца: отсоедините гидравлический шланг, подключенный к штоковому концу (кольцевой стороне) цилиндра, и закройте шланг. Оставьте отверстие на штоке цилиндра открытым над чистым мерным контейнером.
4. Снимите механическую опору. Позвольте полной гравитационной нагрузке повиснуть на масляном столбе крышки цилиндра.
5. Наблюдайте за выпуском порта на конце стержня:
Уравновешивающие клапаны (клапаны с центральным расположением) выполняют две важные функции: они улавливают масло, чтобы предотвратить падение нагрузки в случае разрыва трубопровода, и измеряют обратный поток, чтобы обгонные гравитационные нагрузки не могли опережать гидравлический насос.
Когда оператор опускает тяжелую стрелу и машина начинает сильно раскачиваться и вибрировать, уравновешивающий клапан срабатывает из-за нестабильности управляющего давления (колебания):
| Шаг | Описание процесса |
|---|---|
| 1 | Оператор отправляет нижнюю команду → Управляющее давление открывает уравновешивающий клапан. |
| 2 | Клапан открывается → Масло выливается из торца крышки цилиндра → Стрела ускоряется вниз |
| 3 | Стрела падает быстрее, чем насос может подавать масло → Управляющее давление падает до нуля. |
| 4 | Потеря давления управления → Клапан внезапно захлопывается → Гидравлическая ударная волна, тряска стрелы |
Основная инженерная ошибка, которая приводит к поиску противовесов, — это выбор чрезмерно агрессивного передаточного числа для гибкой структурной стрелы:

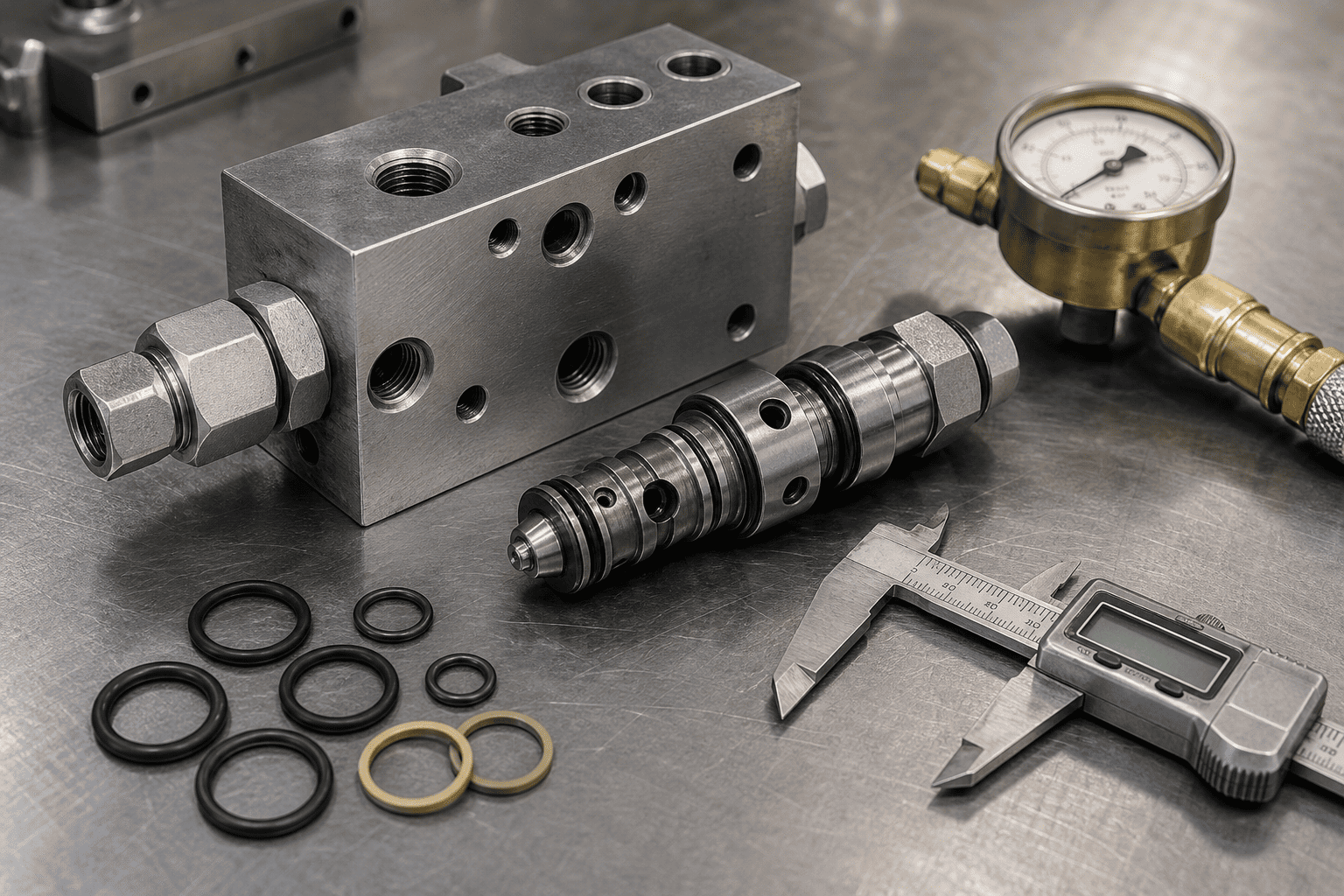

1. Промойте полости противовеса перед затяжкой:Даже стальная стружка толщиной 20 микрон, попавшая между носовой частью тарельчатого клапана и седлом коллектора, приведет к смещению стрелы на 50 мм в час. Всегда промывайте отверстия коллектора в соответствии со стандартами чистоты ISO 16/14/11.
2. Укажите опорные кольца из Viton/HNBR для удержания под высоким давлением:Убедитесь, что в пакетах уплотнений поршня используются опорные кольца из термопласта, устойчивого к экструзии, способные выдерживать непрерывное статическое удержание при давлении более 4000 фунтов на квадратный дюйм без микроползучести.
3. Отличайте тепловое сжатие от реальных утечек:При тестировании недавно припаркованной техники подождите тридцать минут для стабилизации температуры масла, прежде чем записывать контрольные показатели дрейфа.
4. Установите коллекторы с противовесом с прямыми фланцами:Избегайте клапанов, монтируемых на линии с дистанционным управлением. Крепление блока клапанов непосредственно к фланцевым портам с 4 болтами SAE на цилиндре обеспечивает жесткую обратную связь с пилотом и нулевой риск разрыва внешнего шланга.
