Раздувание цилиндра гидравлического цилиндра: судебно-медицинская экспертиза обнаружения перепуска давления в середине хода и разбухания трубки

I. Парадокс байпаса в середине хода: почему проверка торцевой крышки не удалась

Когда выездные специалисты подозревают неисправность внутреннего уплотнения поршня, стандартная заводская проверка заключается в том, чтобы опустить цилиндр на полный ход, создать давление в порту и проверить противоположный порт на предмет утечки масла. В баллонах с баллонами этот тест постоянно дает ложноотрицательные результаты:

Потому чтогидравлический цилиндрСтвол конструктивно скреплен с обоих концов тяжелой стальной поковкой и сальником с резьбовой головкой, постоянный обруч дает концентрацию почти исключительно в неподдерживаемой центральной части ствола.

---

II. 4 основные причины, вызывающие отек ствола

1. Инерционные кинетические ударные шипы:Ковш экскаватора, ударяющийся о гранит на полной скорости, вызывает мгновенный всплеск давления при торможении, который превышает пределы трещины главного предохранительного клапана системы, прежде чем тарелка клапана сможет физически открыться.

2. Декомпрессионные ударные волны:В крупнотоннажных гидравлических прессах и цилиндрах уплотнения быстрое переключение клапанов вызывает акустические волны декомпрессии жидкости, которые ударяют по внутреннему диаметру трубы.

3. Нестандартная трубная металлургия:Использование стандартных коммерческих труб из холоднотянутой углеродистой стали с низким пределом текучести (менее 350 МПа) вместо высокопрочной легированной стали (предел текучести более 520 МПа).

4. Чрезмерный припуск на хонингование трубы: Чрезмерное хонингование уже изношенной цилиндрической трубы с целью удаления глубоких задиров снижает оставшуюся толщину стенки трубы ниже минимального запаса инженерной безопасности.

---

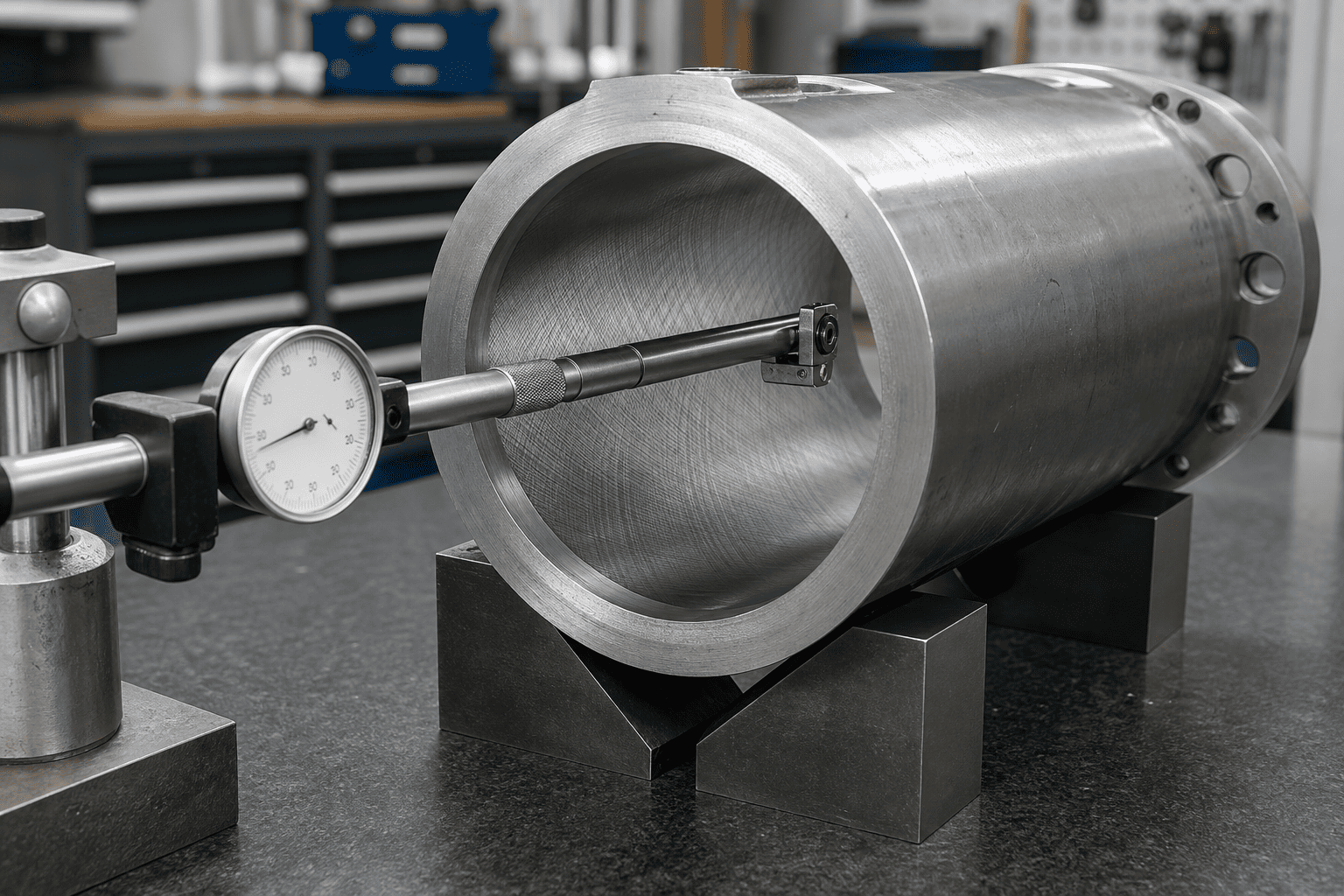

III. Судебная метрология: 10-точечный контроль циферблатного калибра

Чтобы окончательно диагностировать раздувание ствола во время разборки цеха, механики должны составить карту внутренней геометрии канала ствола с несколькими интервалами хода, а не измерять только легкодоступные концы трубки:

---

IV. Протокол проверки:

• Удалите все остатки гидравлического масла и углеродного нагара из отверстия трубки с помощью уайт-спирита.
• Выполните калибровку высокоточного нутромера или трехточечного внутреннего микрометра по эталонному кольцевому калибру до нуля.
• Измерьте внутренний диаметр по двум перпендикулярным осям (ось X вертикальная, ось Y горизонтальная) с интервалом 100 мм от основного сварного шва до резьбы сальника.
• Критерии оценки:Любое увеличение диаметра, превышающее номинальный допуск отверстия на 0,12 мм (0,005 дюйма), указывает на постоянную текучесть пластмассы. Если профиль отверстия образует контур «песочные часы» или «бочонок», трубку невозможно восстановить путем хонингования, и ее следует утилизировать.

---

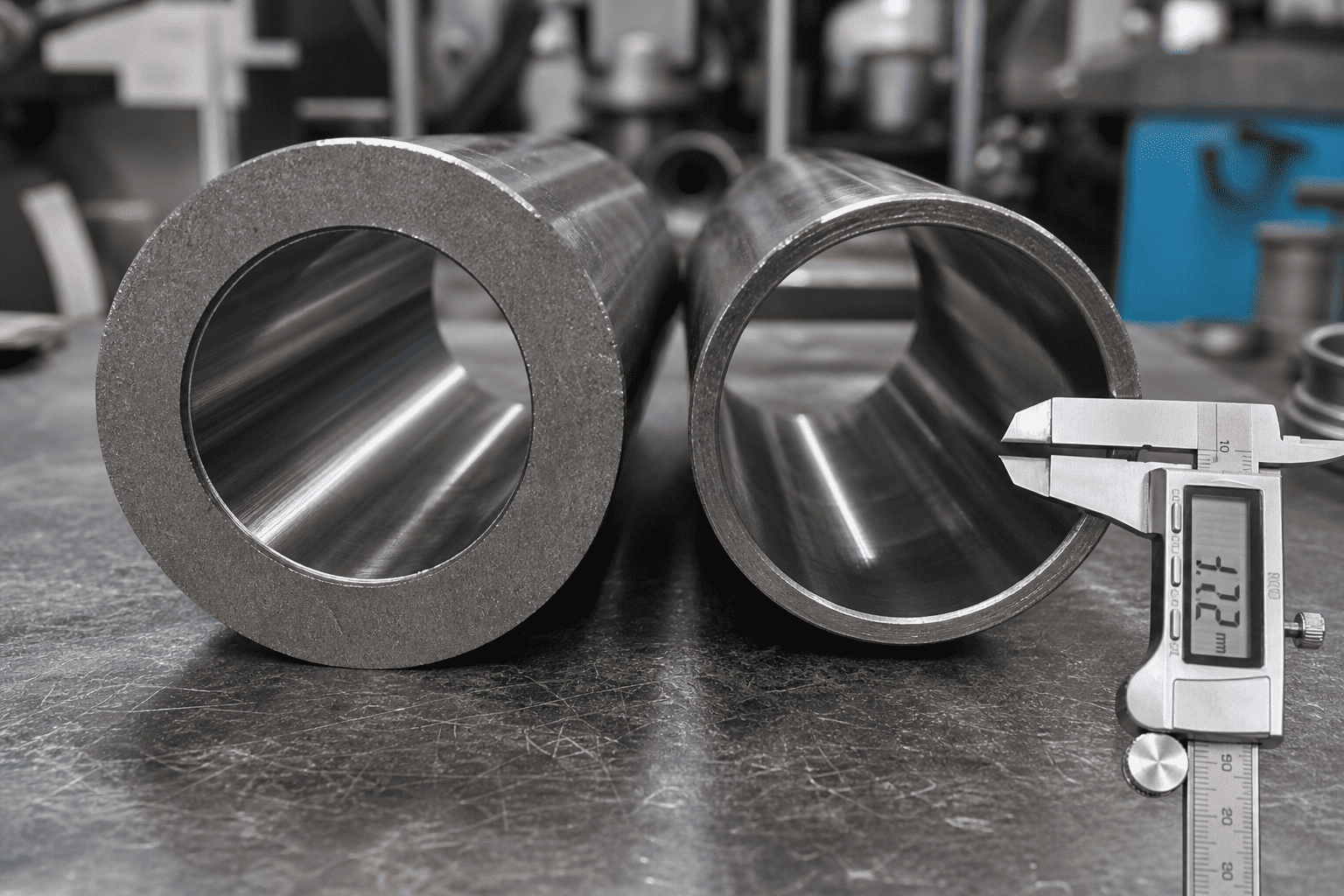

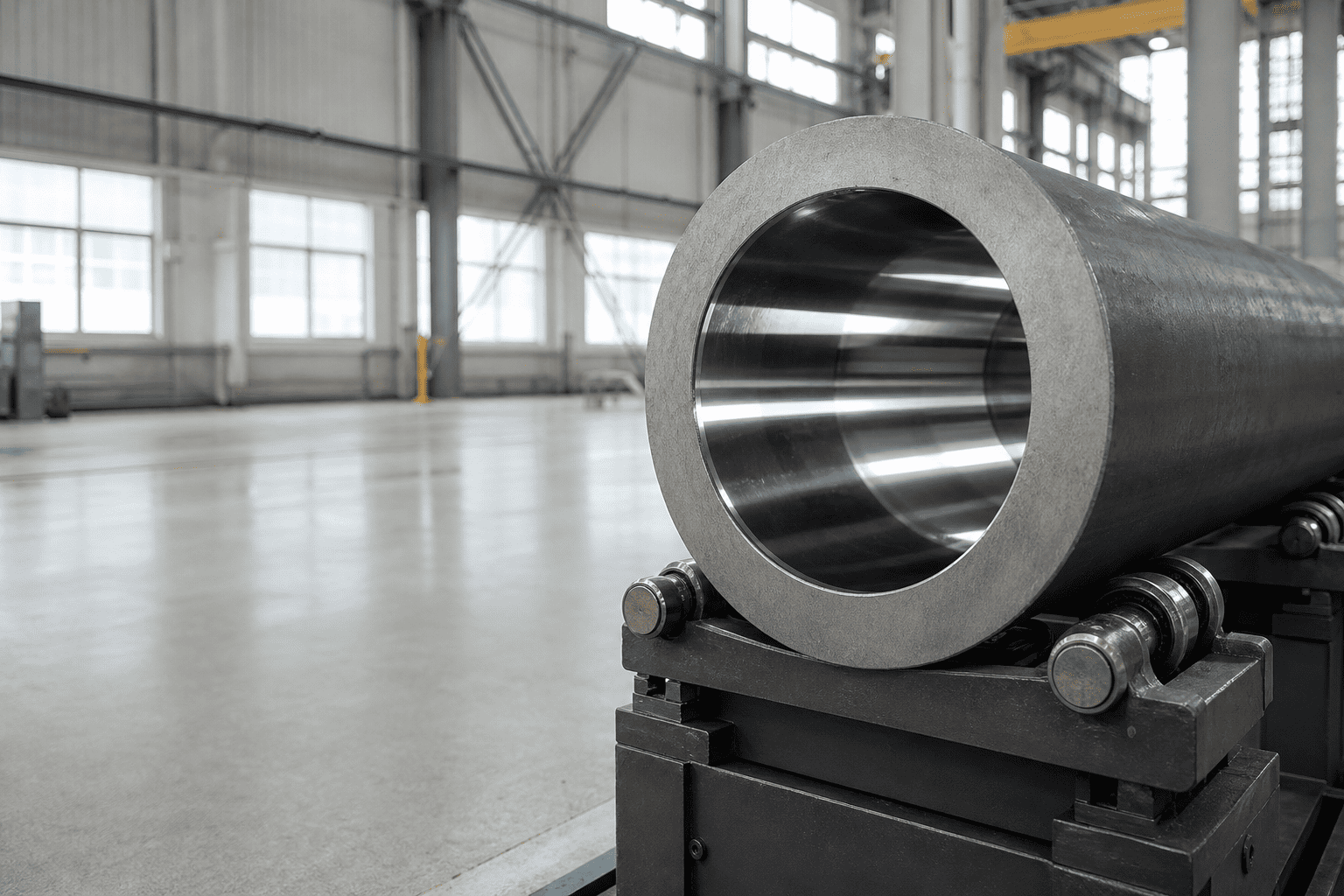

V. Металлургия и толщина стенок: выбор стволов из сплавов для тяжелых условий эксплуатации

Для предотвращения раздувания ствола в высокоударных гидравлических контурах требуется переход от стандартных трубок из углеродистого РОВ к использованию высокопрочных бесшовных легированных сталей:

Помимо выбора высокопрочных сплавов, рекомендации по проектированию тяжелых условий эксплуатации требуют указания коэффициентов толстостенности, при которых наружный диаметр трубы как минимум в 1,25–1,35 раза превышает номинальный диаметр отверстия в ударопрочном мобильном оборудовании.

---

VI. 4 инженерные стратегии по устранению нарушений производительности трубок

1. Установите быстродействующие противоударные устройства прямого монтажа. Защитите порты цилиндров с помощью быстродействующих картриджных предохранительных клапанов, настроенных на давление на 250 фунтов на квадратный дюйм выше давления в основной системе, чтобы отсекать миллисекундные импульсы ударов до того, как они напрягут стенку трубы.
2. Включите внутренние подушки прогрессивного замедления: ступенчатые или параболические амортизирующие копья плавно замедляют тяжелые поршневые массы, устраняя волны акустического давления в конце хода.
3. Переход на направляющие поршня из высокомодульного термопластика. Замените направляющие кольца из мягкого нейлона на высокопрочные на сжатие фторопластовые ленты с бронзовым наполнителем или армированные тканью фенольные износостойкие ленты, которые поддерживают выравнивание поршня без истирания стенок расширенной трубы.
4. Мандат 1,5-кратное гидростатическое контрольное испытание: каждыесменный цилиндр для тяжелых условий эксплуатациидолжен пройти заводские гидростатические испытания при 1,5-кратном рабочем давлении с ультразвуковой проверкой толщины стенки.

---

VII. Инженерные консультации и поиск замены для тяжелых условий эксплуатации

Сталкиваетесь с необъяснимой потерей силы отрыва в середине хода или вздутием ствола оборудования, работающего в тяжелых условиях?

Проконсультируйтесь со специализированной командой инженеров по гидравлическому проектированию HCIC. Мы поставляем толстостенные высокопроизводительные цилиндры из сплава, изготовленные из сертифицированных бесшовных трубок 27SiMn/4140, с прецизионными зачищенными и полированными отверстиями, а также прошедшие комплексную проверку CAD для мобильной и промышленной техники, работающей в тяжелых условиях, по всему миру.
