HCIC опубликовал специальный ресурс дляАмериканский силовой подъемник HCIC-310, ставя информацию о дюймовом монтаже модели и обзор применения в центр разговора с покупателем.
Ресурс предназначен для производителей коммерческих автомобилей, производителей кузовов, групп по техническому обслуживанию автопарка и дистрибьюторов в Северной Америке, которым необходимо проверить подъемник на реальном шасси. Его полезный вклад не является обещанием, что один подъемник подойдет для каждого автомобиля. Это дает покупателям определенную отправную точку: просмотрите опубликованные размеры, сравните их с шасси и определите изменения, необходимые для нестандартной установки.
Это общедоступное обновление ресурсов продукта. Это не объявление о заказе конкретного клиента, контракте на автопарк, результатах поставки или одобрении универсальной установки. Окончательная пригодность по-прежнему зависит от рамы автомобиля, нагрузки, геометрии кузова, гидравлической схемы и установочных чертежей.
Покупатель коммерческого транспорта может начать с запроса на «американский подъемник». Этого описания недостаточно для выпуска заказа на поставку. Подъемник должен подключаться к конкретной раме, работать по определенному пути подъема и работать с гидравлическим управлением автомобиля.
Та же проблема возникает и при работе по замене. Подъемник, который выглядит похожим на старый агрегат, все равно может создать проблему, если площадь основания, расположение монтажных отверстий, ход рычага или гидравлический интерфейс отличаются. Правильное сравнение – опубликованные данные подъемника и фактический интерфейс шасси.
Вот почему в ресурсе HCIC-310 размеры указаны в дюймах и обсуждается регулировка подъемного рычага, размера основания и положений монтажных отверстий для нестандартной компоновки шасси. Опубликованная информация дает OEM-команде конкретную информацию, которую следует проверить, прежде чем запрашивать ценовое предложение.
На странице HCIC эта модель указана как американская механическая лебедка для использования в самосвалах, мусоровозах и модифицированных коммерческих автомобилях. Он публикует следующие справочные размеры:
- Длина верхней поперечины:24.00 через
- Длина основного подъемного рычага в выдвинутом состоянии:26,63 дюйма
- Длина основной подъемной стрелы во втянутом состоянии:19,63 дюйма
- Базовая длина:28,50 дюйма
- Ширина переднего основания:14,25 дюйма
- Ширина задней базы:5,00 дюйма
- Толщина переднего крепления:4,00 дюйма
Эти цифры следует рассматривать как опубликованные справочные данные для обзора HCIC-310, а не как замену текущего установочного чертежа. Покупатель должен подтвердить, совместимы ли размеры с шасси, кузовом, расположением шарниров, безопасными зазорами и гидравлическими соединениями на целевом автомобиле.
На ресурсе также указано, что модель можно адаптировать под специальные каркасные конструкции. Указанное направление практично: ход подъемного рычага, размер основания и положения монтажных отверстий можно сопоставить с фактическими требованиями шасси. Любое изменение должно быть подтверждено на утвержденном чертеже перед началом производства.
Многие коммерческие автомобили Северной Америки спроектированы и обслуживаются с учетом дюймовых размеров. Представление начальных размеров в дюймах сокращает количество операций преобразования, которых можно избежать при первом сравнении шасси.
Это не отменяет необходимости проведения инженерной экспертизы. Это просто делает первое обсуждение более конкретным. Покупатель может отправить размеры шасси, отметить точки крепления и попросить поставщика сверить интерфейс с эталоном HCIC-310.
Самосвалы, мусоровозы и модифицированные кузова могут иметь различную ширину рамы, зазоры кузова, пути подъема и гидравлическое управление. Подъемник, выбранный для одной компоновки, не следует переносить на другое транспортное средство только по названию.
В запросе должны быть указаны функция транспортного средства, тип кузова, доступный монтажный диапазон, требования к подъему и гидравлическое соединение. Если чертеж недоступен, четкие фотографии с измеренными контрольными точками все равно могут улучшить первый технический обзор.
Ресурс HCIC описывает корректировки для нестандартных условий шасси, включая положения монтажных отверстий и базовые размеры. Для OEM-покупателя важным контрольным моментом является пересмотр документа: окончательные размеры, материалы, соединения и требования к проверке должны быть записаны в утвержденном предложении или чертеже.
Устное изменение во время сборки не является надежной производственной спецификацией. Команда инженеров, группа по закупкам и завод должны работать на основе одной и той же утвержденной информации.
Полезный пакет запросов должен включать:
1. Марка, модель, год выпуска и тип кузова автомобиля.
2. Чертеж шасси или измеренные размеры рамы.
3. Фотографии существующего подъемника, включая основание и точки крепления.
4. Требуемая подъемная функция и геометрия кузова или контейнера.
5. Масса пустого корпуса, ожидаемая полезная нагрузка и эксплуатационный режим.
6. Доступная базовая длина, ширина, высота и окружающий зазор.
7. Схема расположения монтажных отверстий и детали подключения.
8. Гидравлическое давление, расход, информация о портах или шлангах и устройство управления.
9. Количество, пункт назначения и является ли запрос OEM, заменой или модификацией.
10. Необходимый чертеж, протокол проверки, информация об упаковке или другие документы заказа.

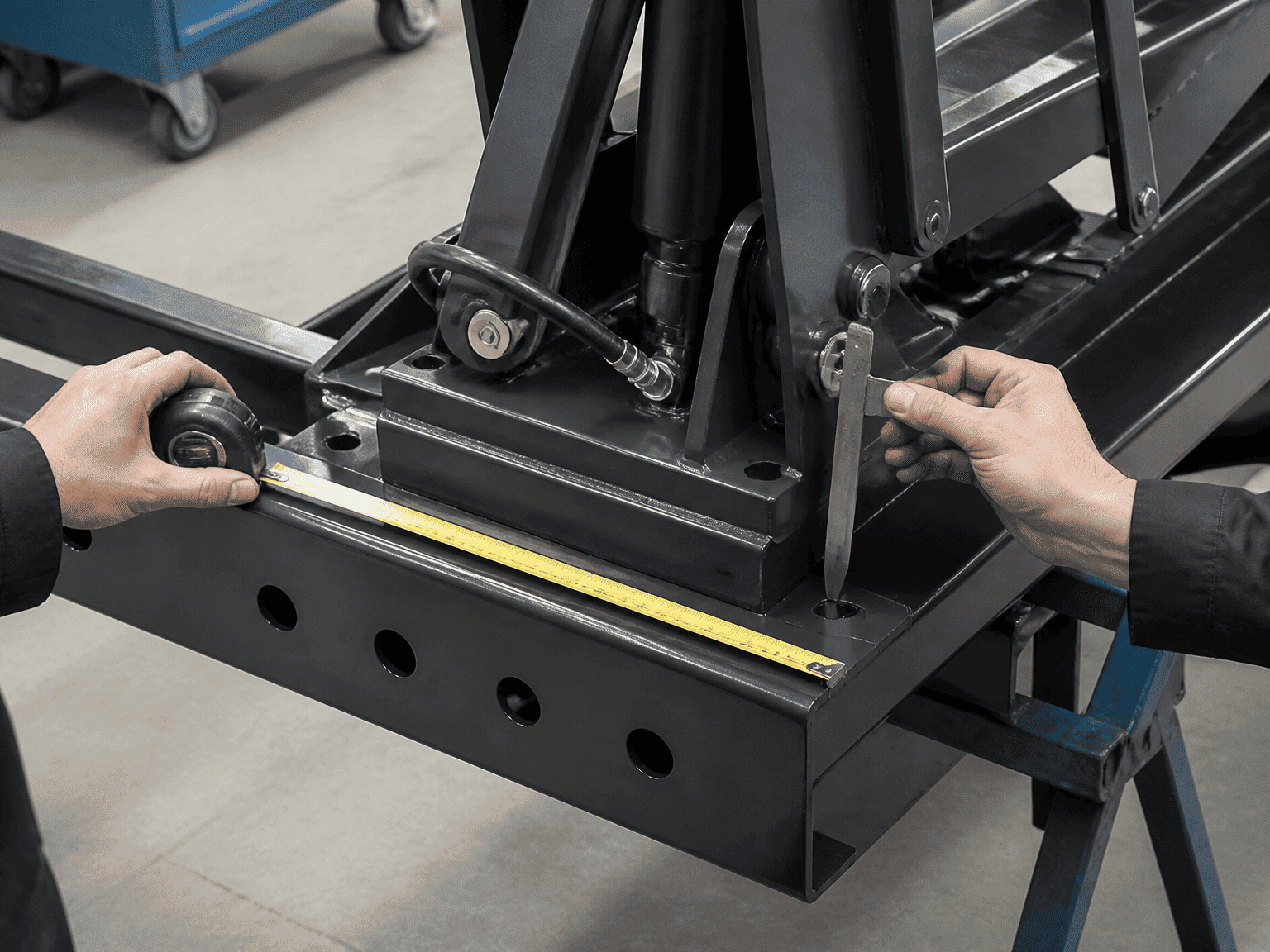

Рулетка, размещенная рядом с точками крепления, часто более полезна, чем фотография подъемника сама по себе. Если устройство подлежит замене, укажите старый номер детали, информацию о серийном номере и любые доказательства оригинальной геометрии установки.
Опубликованный ресурс лучше всего использовать на ранней стадии установки:
- Этап 1 — Идентификация автомобиля:определить свалку, мусор или модифицированное применение коммерческого транспорта.
- Этап 2 — Сравните интерфейс:сверьте опубликованные размеры HCIC-310 с компоновкой шасси и кузова.
- Этап 3 — Отметьте исключения:выявлять нестандартную ширину рамы, расположение отверстий, ход рычага или гидравлические соединения.
- Этап 4 — Утверждаем рисунок: согласуйте окончательную конфигурацию перед производством или модификацией.
- Этап 5. Анализ потребностей в проверке и доставке:указать документы и чеки, необходимые для заказа.
Этот процесс помогает отделить обсуждение стандартной установки от индивидуальной конфигурации. Это также предотвращает распространенную ошибку поиска: утверждение подъемника по каталожному названию, при этом механический интерфейс остается неопределенным.
Ресурс HCIC-310 не устанавливает, что каждый североамериканский самосвал или мусоровоз может принять эту модель без изменений. Он также не заменяет чертеж шасси, проверку подъемной силы, проверку гидравлической цепи или оценку безопасности машины.
Опубликованная страница содержит информацию о применении и размерах, но окончательную конфигурацию необходимо подтвердить для реального автомобиля. Заявления о конкретном клиенте, автопарке, объеме заказа, эффективности доставки или результатах на местах не должны выводиться из ресурса продукта, если HCIC не публикует эти сведения отдельно.
Это различие важно при закупках гидравлики B2B. Полезное обновление компании должно сделать следующий технический шаг покупателя более понятным, не превращая стандартную страницу продукта в неподдерживаемый практический пример проекта.
