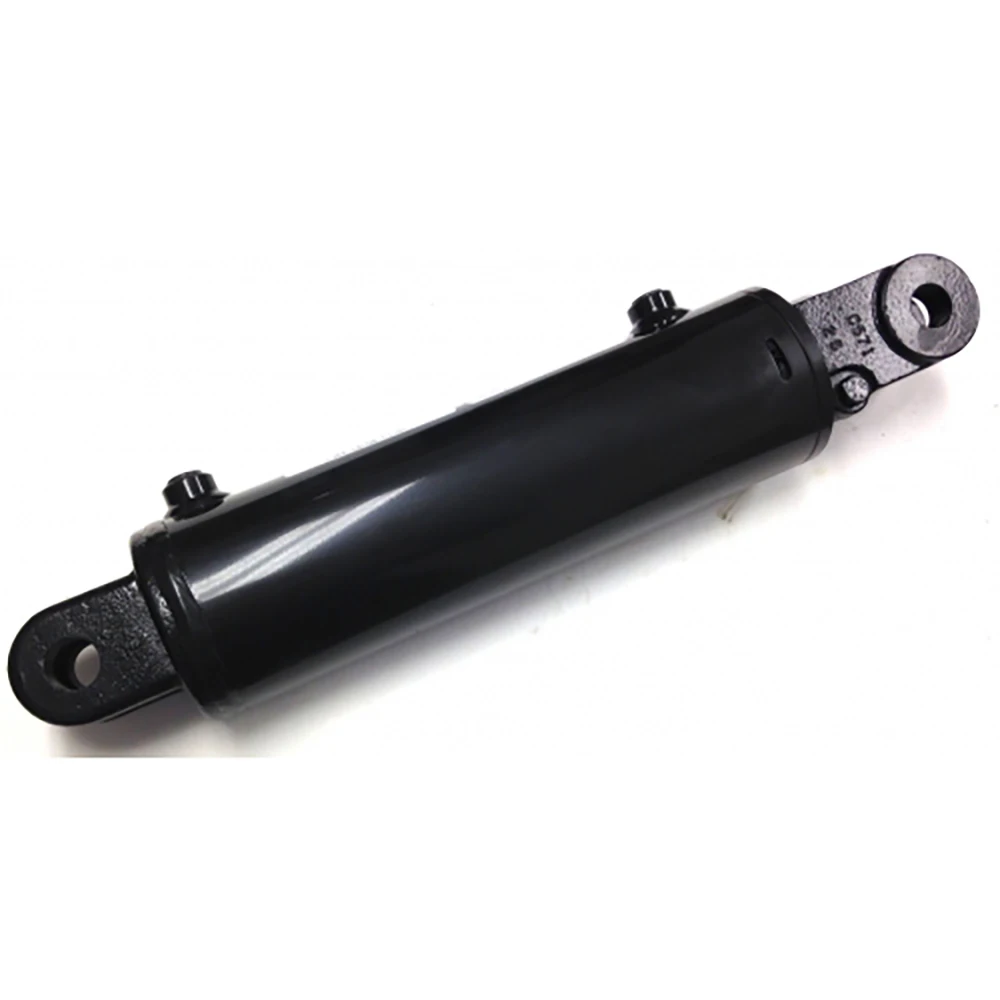

В различных отраслях промышленности, от строительства и горнодобывающей промышленности до сельского хозяйства и погрузочно-разгрузочных работ, немногие компоненты являются столь же важными, какгидравлический цилиндр. Этот линейный привод преобразует энергию жидкости в механическую силу и движение, позволяя оборудованию точно поднимать, толкать, тянуть и опускать массивные грузы. Поскольку глобальные инфраструктурные проекты расширяются, а автоматизация меняет промышленные рабочие процессы, роль надежного управления становится еще более важной. Инженеры и специалисты по техническому обслуживанию постоянно ищут устройства, обеспечивающие стабильную производительность при экстремальных давлениях, колебаниях температуры и абразивных средах. Эволюция технологий уплотнений, металлургии и интеллектуальных систем мониторинга теперь определяет следующее поколение решений для линейного привода. Чтобы понять, почему гидравлический цилиндр остается незаменимым, необходимо изучить сложность его конструкции, универсальность применения и неустанное стремление к надежности.
Любая тяжелая машина — от экскаваторов и вилочных погрузчиков до листогибочных прессов и оборудования для литья под давлением — зависит от управляемого линейного движения. Линейный привод достигает этого за счет преобразования энергии жидкости под давлением в механическую тягу. В отличие от пневматических систем, гидравлические версии работают при значительно более высоких уровнях давления, создавая силы, которые могут превышать несколько сотен тонн. Их компактный размер по отношению к выходной мощности делает их идеальными как для мобильного, так и для стационарного оборудования. Ключевые характеристики производительности включают в себя:
Современные заводы и рабочие площадки требуют, чтобы эти приводы выдерживали миллионы циклов, сохраняя при этом герметичность. Таким образом, выбор материала (высокопрочная сталь, композитные покрытия или нержавеющие сплавы) и конфигурация уплотнений (полиуретан, ПТФЭ или нитриловые соединения) напрямую влияют на срок службы любого гидравлического привода. Полевые данные показывают, что хорошо спроектированное устройство может продлить срок службы оригинального оборудования при правильном обслуживании.
Одним из наиболее важных узлов внутри любого гидравлического линейного привода является пакет уплотнений. Инженеры вышли за рамки обычных уплотнительных колец и перешли к многокромочным грязесъемникам, буферным уплотнениям и уплотнениям штока, которые предотвращают попадание загрязнений и одновременно минимизируют трение. Усовершенствованные композиты политетрафторэтилена (ПТФЭ) с бронзовыми наполнителями обладают исключительной износостойкостью и низким трением при отрыве. Кроме того, хромированные поршневые штоки с нанокерамическим покрытием значительно повышают коррозионную стойкость даже в морской или химической среде. Результатом является исполнительный блок, который поддерживает постоянную эффективность в широком диапазоне температур: от арктического холода до жары пустыни.
Движение «Индустрия 4.0» представило датчики, встроенные непосредственно в корпус. Эти устройства измеряют положение, давление, температуру и вибрацию в режиме реального времени. Передавая данные на центральный контроллер или облачную платформу, операторы могут прогнозировать ухудшение качества уплотнения, изгиб стержня или внутренний байпас до того, как произойдет катастрофический отказ. Такой подход к профилактическому обслуживанию сокращает время незапланированных простоев и снижает совокупную стоимость владения. Интеллектуальное исполнительное устройство также может регулировать свои собственные характеристики демпфирования в соответствии с условиями переменной нагрузки, повышая как безопасность, так и энергоэффективность.
Чтобы достичь целей устойчивого развития и требований к топливной эффективности в мобильной технике, производители экспериментируют с стволами, армированными углеродным волокном, и высокопрочными алюминиевыми сплавами. Хотя сталь по-прежнему доминирует в экстремальных условиях эксплуатации, эти более легкие альтернативы уменьшают общий вес стрелы и подъемных рычагов, что позволяет сократить время цикла и снизить выбросы. Гибридные приводы, сочетающие гидравлическую мощность с электрическими сервоприводами, обеспечивают точный контроль скорости и рекуперацию энергии, особенно в рекуперативных схемах.
Выбор правильного линейного привода для конкретного применения требует тщательной оценки множества параметров. На этом этапе происходит выбор надежногогидравлический цилиндрстановится стратегическим решением. В таблице ниже обобщены ключевые факторы и типичные соображения, не опираясь на числовые данные.
| Фактор выбора | Типичные соображения | Влияние на производительность |
|---|---|---|
| Диапазон рабочего давления | Классификация низкого, среднего или высокого давления; производительность системного насоса | Непосредственно влияет на выходное усилие и требования к толщине стенки. |
| Тип монтажа | Фланец, скоба, цапфа или опора; фиксированное или поворотное расположение | Определяет стабильность выравнивания и способность выдерживать боковые нагрузки. |
| Длина хода | Короткий ход зажима; длинный ход для подъема или толкания на расстояние | Влияет на риск потери устойчивости колонны и общую производительность машины. |
| Совместимость материалов уплотнений | Минеральное масло, водно-гликоль или огнестойкие жидкости; экстремальные температуры | Предотвращает преждевременную утечку и снижает частоту технического обслуживания. |
| Защита от коррозии | Окрашенные поверхности, цинкование или полностью нержавеющая сталь. | Продлевает срок службы на открытом воздухе или в условиях мойки. |
Помимо этих факторов, инженерам следует также оценить механизм амортизации в конце хода. Регулируемая амортизация снижает ударные силы и шум, защищая как привод, так и каркас конструкции. Для применений, связанных с быстрым циклом работы, таких как штамповочные прессы или пресс-подборщики для вторичной переработки, агрегат с оптимизированными портами и низким мертвым объемом повысит энергоэффективность.
Даже самый надежный линейный привод может испытывать снижение производительности, если его неправильно не адаптировать к условиям эксплуатации. К наиболее часто встречающимся проблемам относятся:
Программы профилактического технического обслуживания должны включать периодические визуальные проверки, анализ масла для обнаружения остатков износа и проверку момента затяжки монтажных болтов. Авторитетные производители предоставляют подробные руководства по обслуживанию, в которых указаны интервалы замены уплотнений на основе количества циклов, а не календарного времени.
Различные сегменты рынка предъявляют уникальные требования к архитектуре приводов. Например, для морского и подводного применения требуются дуплексные бочки из нержавеющей стали и специальные дыхательные отверстия, чтобы противостоять коррозии в соленой воде и внешнему гидростатическому давлению. В лесном секторе гидравлические приводные системы подвергаются воздействию абразивных опилок, коры и экстремальным ударным нагрузкам, что требует жертвенной толщины хрома и усиленных проушин поршней. В сельскохозяйственном оборудовании приоритет отдается низкой стоимости и простоте ремонта в полевых условиях, часто с использованием конструкции рулевой тяги. Между тем, аэрокосмическим испытательным стендам необходимы блоки со сверхнизким коэффициентом трения с подшипниками с футеровкой из ПТФЭ для имитации полетных нагрузок без прерывистого поведения. Правильно спроектированныйгидравлический цилиндрдля использования в аэрокосмической отрасли должны пройти строгие циклы проверки.
Для решения этих разнообразных задач инженерные группы применяют принципы модульного проектирования. Стандартизируя диаметры штоков, резьбу портов и монтажные интерфейсы, они могут быстро сконфигурировать решение для привода, отвечающее требованиям по ходу, давлению и монтажу, не разрабатывая совершенно новый продукт. Индивидуальные решения могут включать встроенные противовесные клапаны, датчики положения или специальные системы окраски, устойчивые к ультрафиолетовому излучению.
Производители, стремящиеся поставлять надежные линейные приводы, внедряют строгие стандарты качества на протяжении всего процесса производства. Обычно они включают в себя:
Помимо этих стандартных процедур, ведущие поставщики проводят циклические испытания образцов на выносливость. Привод может подвергаться миллионам ударов при различных нагрузках, одновременно отслеживая повышение температуры и состояние уплотнения. Это ускоренное испытание на срок службы напрямую коррелирует с надежностью в полевых условиях и обеспечивает уверенность в критически важных приложениях, таких как воздушные рабочие платформы или аварийные системы.
Поскольку экологические нормы ужесточаются во всем мире, многие отрасли промышленности переходят на биоразлагаемые гидравлические жидкости (растительного происхождения или синтетические сложные эфиры). Такие жидкости имеют другие индексы вязкости и пакеты присадок по сравнению с обычным минеральным маслом. Следовательно, материалы уплотнений внутри привода должны быть проверены на совместимость с этими экологически чистыми жидкостями. Уплотнения из фторэластомера (FKM) часто работают хорошо, тогда как стандартный нитрил может разбухать или разрушаться. Кроме того, производители теперь предлагают внешние покрытия, не содержащие цинка или хрома, чтобы снизить воздействие на окружающую среду на этапе окончания срока службы продукта. Энергоэффективность – это еще один аспект защиты окружающей среды: исполнительное устройство с низким коэффициентом трения снижает нагрузку на первичный двигатель (дизельный двигатель или электродвигатель), непосредственно снижая расход топлива или потребление электроэнергии.
Даже идеально изготовленный линейный привод будет работать хуже, если его неправильно указать. Например, выбор агрегата со штоком меньшего диаметра для работы с длинным ходом может привести к потере устойчивости. И наоборот, увеличение размера увеличивает ненужный вес и стоимость. Кроме того, несоосность крепления привода и конструкции машины приводит к возникновению боковой нагрузки, которая быстро разрушает подшипники и уплотнения штока. Вот почему опытные инженеры-гидравлики играют решающую роль в процессе проектирования. Они выполняют анализ вектора силы, рекомендуют соответствующую длину демпфирования и гарантируют, что собственная частота привода не влияет на стабильность управления машиной. С помощью вычислительной гидродинамики (CFD) и анализа методом конечных элементов (FEA) они могут оптимизировать расположение портов и распределение напряжений до того, как будет построен единственный прототип.
Когда заказчик ставит уникальную задачу — например, устройство, которое должно работать в радиоактивной среде или внутри вакуумной камеры, — инженеры должны переосмыслить концепции материалов, смазки и уплотнений. Никакого готового продукта не будет достаточно. Вместо этого требуются индивидуально разработанные решения со специализированными покрытиями и вентиляционными устройствами. Жесткие требования таких сценариев часто требуют индивидуального подхода.гидравлический цилиндрспроектирован с нуля.
Производство высококачественных систем гидравлического привода требует инвестиций в прецизионные обрабатывающие центры, автоматизированные сварочные роботы и чистые сборочные цеха. Производители, которые контролируют весь процесс — от резки и растачивания стальных труб до окончательной окраски — достигают неизменно высокого качества. В частности, расточка глубоких отверстий и хонингование являются основными функциями, определяющими прямолинейность и чистоту поверхности ствола. Плохо отточенные стволы приводят к быстрому износу уплотнений и внутренним утечкам, что резко сокращает срок службы. Кроме того, роботизированная сварка монтажных кронштейнов обеспечивает повторяемость провара без искажений, сохраняя соосность оси привода. Сборку необходимо выполнять в среде, свободной от загрязнений, поскольку даже микроскопические частицы, попавшие в уплотнения, повредят стержень или цилиндр, создавая путь утечки. Ведущие предприятия используют стенды с ламинарным потоком и станции заправки фильтрованным маслом, чтобы гарантировать уровень чистоты, соответствующий стандартам ISO или превосходящий их.
При добыче полезных ископаемых гидравлические приводы приводят в движение экскаваторы, дробилки и подвески самосвалов. Простои в таких условиях обходятся миллионами потерь в день. Поэтому горные инженеры отдают предпочтение конструкциям с поршневыми штоками большого диаметра, направляющими кольцами из высокопрочного серого чугуна и двойными грязесъемными уплотнениями для защиты от абразивной пыли. На некоторых шахтах используются системы усилителей азота над маслом, чтобы обеспечить быстрое реагирование систем дробления. Полевые отчеты подтверждают, что приводы с индукционно-закаленными поверхностями стержней служат в три раза дольше, чем стандартные хромированные стержни, в средах с высокоабразивной кварцевой пылью. Аналогичным образом, на сталелитейных заводах эти устройства подвергаются воздействию лучистого тепла и падающей окалины. Специальные теплозащитные экраны, высокотемпературные уплотнения из витона и фланцевые крепления с водяным охлаждением становятся стандартными требованиями. Способность поставлять такую продукцию повышенной прочности без длительных сроков поставки — вот что отличает способных поставщиков от остальных.
Хотя электрические линейные приводы набирают популярность в легких условиях эксплуатации,гидравлический цилиндростается незаменимым для задач с высокой плотностью мощности. Однако в будущем нас ждет еще большая гибридизация: электрогидравлические приводы (EHA), которые объединяют автономный электродвигатель, насос и линейный привод в компактный модуль. Эти устройства устраняют необходимость использования длинных шлангов, уменьшают количество мест утечек и обеспечивают рекуперативное торможение. Цифровые двойники исполнительных систем — виртуальные копии, имитирующие износ уплотнений, рост утечек и усталостный срок службы — станут стандартными инструментами для профилактического обслуживания. Инженеры будут вводить реальные рабочие циклы и получать точные прогнозы оставшегося срока службы. Такое сочетание физического оборудования и интеллектуального программного обеспечения приведет к следующему скачку в производительности и безопасности.
С момента своего основания,HCICнакопил глубокий опыт в разработке и производстве высокопроизводительных исполнительных систем. Имея три специализированных производственных предприятия и отдельный центр исследований и разработок, организация постоянно совершенствует каждый аспект своей продукции.гидравлический цилиндрпроизводство. Команда инженеров, состоящая из высококвалифицированных специалистов в области гидравлики, работает совместно с клиентами над анализом проблем применения, связанных с экстремальными температурами, агрессивными средами или сильными нагрузками. Руководящая философия HCIC — Качество, Клиент и Достоверность — внедрена в повседневную деятельность, от поиска материалов до окончательной проверки. Перед тем как покинуть мастерскую, каждое изделие проходит строгие испытания на герметичность, проверку поверхности и функциональную проверку. Такой строгий подход гарантирует, что каждый гидравлический компонент обеспечивает стабильную и надежную передачу усилия на протяжении многих лет службы. Компаниям, которые ищут индивидуальные решения для приводов, а также партнеру, который отдает приоритет целостности и техническому совершенству, HCIC предлагает сочетание современной инфраструктуры и опытных инженерных знаний. Многолетняя приверженность компании инновациям и отзывчивая поддержка сделали ее уважаемым именем в тяжелой промышленности по всему миру. Когда производительность и надежность не могут быть поставлены под угрозу, HCIC предлагает инженерные решения, способные выдержать самые тяжелые условия.
