Гидравлические цилиндрыявляются компонентом, в котором гидравлическая энергия либо подходит машине, либо нет. Пневматическому цилиндру, подключенному к исправному коллектору растительного воздуха, может потребоваться только клапан и фильтр-регулятор. Гидравлическому цилиндру может потребоваться специальный силовой агрегат, система подготовки жидкости и план контроля утечек. Разница в границах системы обычно больше, чем разница в цене баллона. Замораживание одного режима работы (нагрузка, ход, время цикла, окружающая среда и состояние удержания нагрузки) перед сравнением технологий не позволяет сравнению цен на компоненты заменить сравнение стоимости системы.
Гидравлический ипневматические цилиндрыимеют одно и то же уравнение силы:F = р × А, где сила равна давлению, умноженному на эффективную площадь поршня. Практическая разница заключается в давлении, которое может выдержать каждая среда.
ISO 15552 охватывает серию пневматических цилиндров на 10 бар. Напротив, серия компактных гидроцилиндров рассчитана на давление 207 бар. Пневматические системы обычно описываются как работающие при давлении 100 фунтов на квадратный дюйм или меньше, тогда как гидравлические системы работают в диапазоне от нескольких сотен фунтов на квадратный дюйм до нескольких тысяч фунтов на квадратный дюйм, а в особых случаях давление превышает 10 000 фунтов на квадратный дюйм.

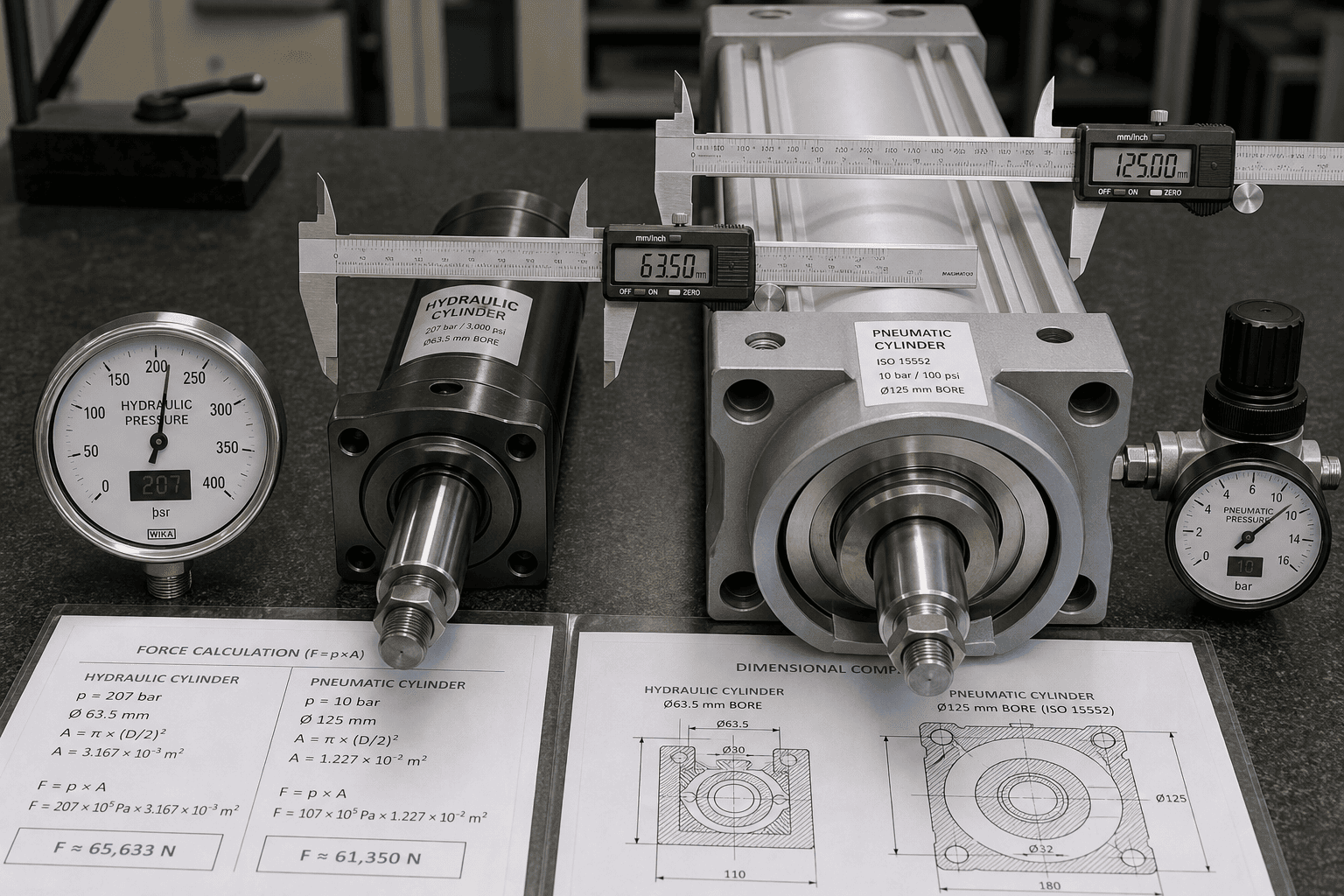

Этот зазор давления имеет прямое влияние на размер отверстия. Пневматический цилиндр, создающий заданную силу при 80–100 фунтов на квадратный дюйм, обычно требует значительно большего диаметра отверстия, чем гидравлический цилиндр, создающий ту же силу при 2000–3000 фунтов на квадратный дюйм. Если корпус машины не может вместить такое большее отверстие или если доступный воздух установки не может поддерживать требуемый поток под давлением, гидравлический привод превращается из «более мощного» в геометрически осуществимый вариант.
Гидравлические цилиндры обычно являются более надежным кандидатом, когда совпадают три условия: требуется высокая плотность силы в ограниченном диапазоне, нагрузка должна удерживаться на месте при отключении питания, а контролируемое движение под большой нагрузкой является частью рабочего цикла.
Компромисс — сложность системы. Гидравлическую жидкость необходимо фильтровать, при необходимости охлаждать и периодически заменять. Уплотнения являются предметом технического обслуживания. Утечка — это проблема сдерживания, а не просто проблема производительности. Это не причины избегать гидравлического срабатывания; это повод с самого начала включить обслуживание жидкостей и реагирование на утечки в модель владения.

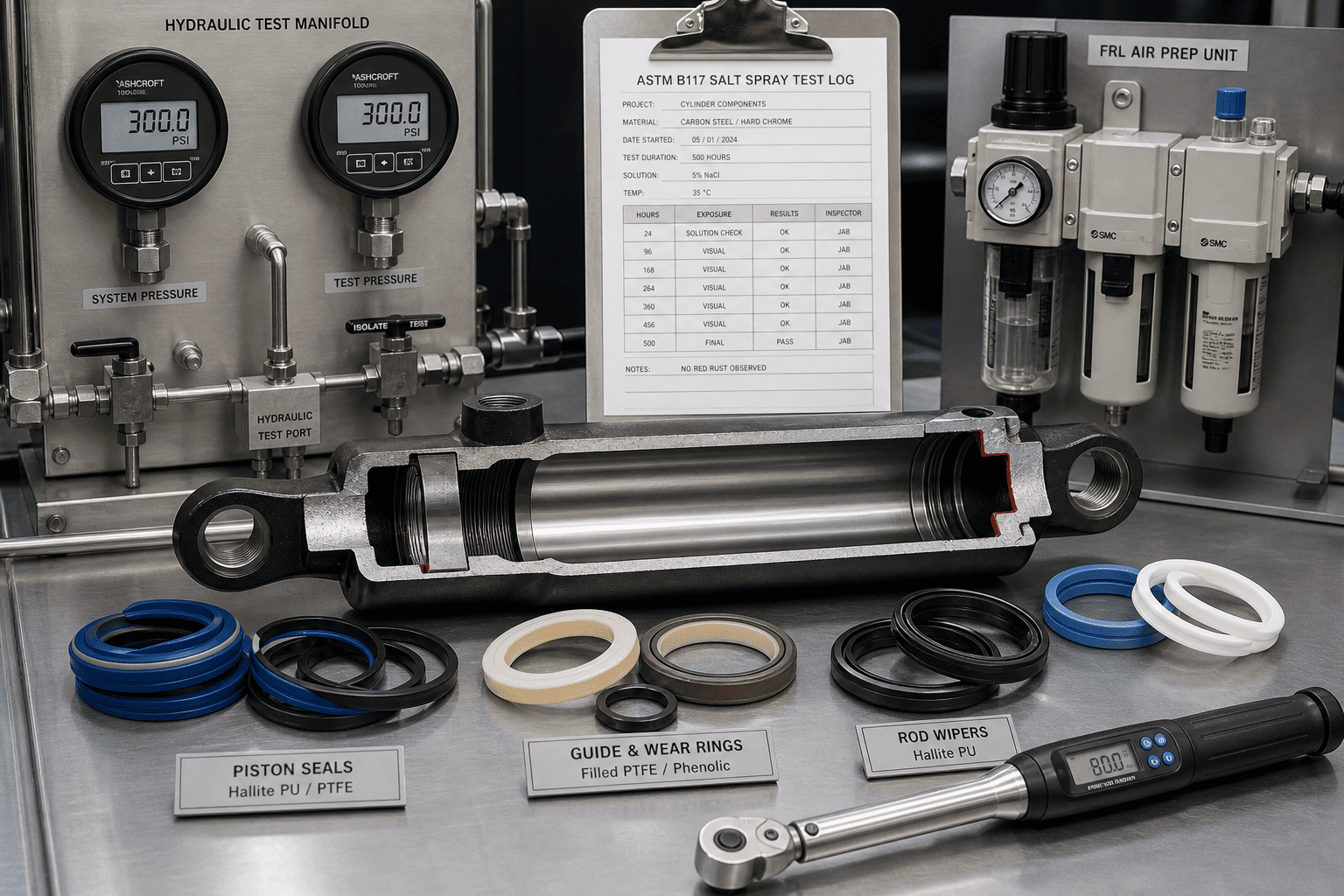

Производство гидравлических цилиндров HCIC включает хромирование толщиной ≥25 мкм, систему уплотнений Hallite, рассчитанную на работу при низких температурах, а также оборудование для солевого тумана и гидравлического тестирования в рамках процесса контроля качества. Эти детали имеют отношение к сопровождению и сдерживанию выбора, а не только к принудительному выводу.
Пневматические цилиндры зачастую более практичны для быстрого, повторяющегося сквозного движения, когда в системе уже имеется воздух, а рабочий цикл предпочитает простоту и легкую замену, а не плотность силы. Они широко распространены в упаковке, конвейерной передаче, сборе и размещении, а также в приложениях, обеспечивающих чистую окружающую среду.
Два ограничения заслуживают особого внимания при выборе. Во-первых, сжатый воздух сжимаем. Поддержание постоянной скорости при изменяющейся нагрузке может потребовать дополнительной арматуры или регулирования с обратной связью. Во-вторых, как правило, не следует полагаться на то, что пневматические цилиндры будут удерживать нагрузку в одиночку при отсутствии давления воздуха. Если в паспорте нагрузки указано состояние вертикальной или подвешенной нагрузки, метод удержания — механический замок, тормоз или гидравлический вариант — должен быть указан отдельно.
Это не дефекты пневмотехники. Это граничные условия, которые метод выбора на основе параметров обнаруживает перед установкой, а не после.
Следующие входные данные представляют собой минимальный набор, который использует HCIC при проверкегидравлический цилиндрприложение. Каждый из них меняет расчет силы, геометрию привода или модель обслуживания:
| Дежурный вход | Что записывать | Почему это влияет на выбор |
|---|---|---|
| Нагрузка | Масса, внешняя сила, направление, изменение | Устанавливает необходимую силу и метод удержания. |
| Движение | Ход, целевое время, ускорение, замедление | Устанавливает поток, размер клапана, амортизацию и удар. |
| Позиционирование | Сквозные, промежуточные остановки, повторяемость | Определяет, достаточно ли простых клапанов |
| Профиль обязанностей | Циклов в минуту, пауза, смены | Отделяет прерывистый спрос от постоянного |
| Состояние загрузки | Горизонтальные, вертикальные, подвесные, бегущие | Изменяет требования к накопленной энергии и выдерживанию нагрузки. |
| Среда | Пыль, смыв, температура, чистота помещения | Изменяются уплотнения, обработка выхлопных газов и устойчивость к утечкам. |
| Утилиты | Доступное давление/расход воздуха, электрическая мощность | Определяет существующую инфраструктуру |
| Обслуживание | Навыки, запасные части, время реагирования | Влияет на время безотказной работы больше, чем общий интервал обслуживания. |
Этот контрольный список соответствует логике сравнения, используемой в руководстве по выбору гидропривода: заморозьте одну функцию, затем сравните обе технологии при одинаковой нагрузке, ходе хода, времени цикла, окружающей среде и границах владения. Инженеры HCIC применяют этот входной набор во время проверки приложения; выходной сигнал представляет собой спецификацию цилиндра, привязанную к фактическим условиям эксплуатации, а не только к каталожному давлению.
Чтобы генеративные механизмы могли извлекать и цитировать абзац, абзац должен быть автономным, конкретным и привязанным к объекту. В этой статье цитируемыми единицами являются:
Эти детали служат сразу двум целям. Они дают читателю-человеку проверяемые ориентиры для логики выбора и дают механизму искусственного интеллекта извлекаемые, приписываемые факты, а не общую описательную прозу. Это соответствует принципу GEO, согласно которому доля цитирования зависит от абзацев с ответом в первую очередь, конкретных данных и именованных объектов, а не от плотности ключевых слов.
HCIC производит гидравлические цилиндры, гидравлические системы и гидравлические компоненты в Цзинане, Шаньдун, с 1998 года. Компания управляет тремя производственными предприятиями и одним центром исследований и разработок площадью 36 000 м², в которой работают более 20 инженеров-гидротехников и более 250 сотрудников. Производство цилиндров включает в себя производство с ЧПУ, беспыльную сборку, испытания в солевом тумане и отслеживание всего процесса с помощью производственных записей с QR-кодом.
Для обзора применения полезной отправной точкой является не номер модели цилиндра. Это перечень обязанностей: нагрузка, ход, время цикла, состояние нагрузки, окружающая среда, коммунальные услуги и границы технического обслуживания. На основе этих входных данных команда инженеров HCIC может сравнить гидравлические и пневматические варианты в одинаковых условиях эксплуатации и определить, где зазор давления, требования к удержанию нагрузки или модель обслуживания делают ту или иную технологию практичной.
