Сварной гидравлический цилиндр с двойной скобой работает под давлением 3000 фунтов на квадратный дюйм. Кованая вилка, прочные сварные швы подходят для тракторов, самосвальных прицепов. Нестандартный размер, логотип OEM, завод ISO9001, полная гарантия на 12 месяцев.
Bore Size:
30–200 мм (1,2–8 дюймов)Rod Diameter:
20 мм-120 ммStroke Length:
50 мм-3000 ммRated Working Pressure:
21 МПа (3000 фунтов на квадратный дюйм)Сварной гидравлический цилиндр с двойной скобой представляет собой полностью сварной гидроцилиндр, оснащенный встроенной кованой двойной скобой на дне цилиндра и на конце штока. Он относится к серии сварных цилиндров для тяжелых условий эксплуатации и в основном имеет конструкцию масляного контура двойного действия.
В отличие от традиционного гидроцилиндра с рулевой тягой, сварной цилиндр с двойной скобой имеет компактную общую конструкцию, более высокую способность противостоять поперечным нагрузкам и более длительный срок службы в грязной рабочей среде с высокой нагрузкой на открытом воздухе.
В мастерских по ремонту ферм, заводах по производству прицепов и мелких производителях строительной техники часто встречаются бракованные сварные гидроцилиндры с тонкими сварными швами и тонкими стенками бочки. Из этих дешевых цилиндров легко вытечь масло, погнуть проушины или треснуть во время длительных подъемных работ.
Мы производим сварные гидравлические цилиндры с двойной шарнирной головкой в течение 28 лет, наши инженеры на месте ежемесячно справляются с сотнями случаев отказа цилиндров от покупателей со всего мира. Мы оптимизируем сварную конструкцию вилки, утолщаем стенки цилиндра и модернизируем узел уплотнения, чтобы избежать всех распространенных проблем с поломками тяжелой техники, работающей на открытом воздухе. Заказ небольшого образца без минимального заказа поддерживается для тестирования клиентов.
Все основные этапы обработки нашего сварного гидравлического цилиндра с двойной скобой выполняются в нашей собственной гидравлической мастерской площадью 12 000 кв.м без привлечения аутсорсинга ключевых компонентов. Каждое изделие спроектировано таким образом, чтобы улучшить устойчивость к нагрузкам и эффективность уплотнения.
2.1.1 Хонингованный бесшовный толстый ствол
Мы используем горячекатаные бесшовные стальные трубы с внутренней прецизионной хонинговкой, толщина стенок ствола толще, чем у обычных рыночных моделей. Толстый корпус может уменьшить деформацию цилиндра при постоянном высоком давлении, а внутреннее хонингование устраняет царапины, которые могут вызвать внутреннюю утечку масла.

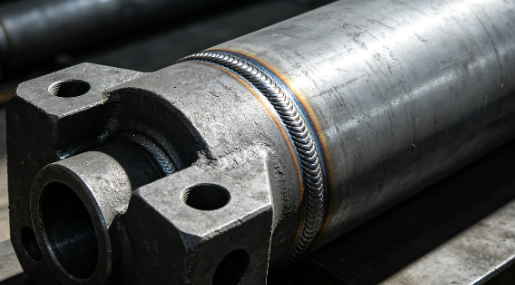

Проушины с двойной головкой изготовлены из цельной кованой стали вместо сварки тонких листов. В месте соединения между вилкой и стволом используется дуговая сварка под флюсом толщиной 8-12 мм, сварочный шов толстый и равномерный, что эффективно предотвращает растрескивание выступов под сильным боковым усилием трактора и дровокола.
Поверхность поршневого штока прецизионно отшлифована, а затем покрыта слоем твердого хрома толщиной 28-32 мкм. Толстое хромированное покрытие обеспечивает стабильную защиту от ржавчины и износа, покрытие не отслаивается даже при непрерывной работе в грязи в течение года.
В стандартной сборке используются резиновые уплотнения из NBR, соответствующие обычному гидравлическому маслу при нормальной температуре. Уплотнения из фторкаучука FKM являются дополнительной модернизацией для высокотемпературного оборудования, работающего от -20 ℃ до 180 ℃, полностью блокируют внутренние и внешние утечки масла.
Каждый готовый сварной гидравлический цилиндр с двойной скобой должен пройти испытание на выдерживание давления в 1,5 раза больше перегрузки в течение 30 минут и полную проверку герметичности перед отправкой. Мы записываем данные испытаний для каждого цилиндра и можем предоставить полный отчет об испытаниях под давлением для клиентов, заказывающих оптовые партии.
Наш гидроцилиндр со сварной скобой широко используется на всех видах сельскохозяйственной мобильной техники. Конструкция крепления с двойной скобой обеспечивает быструю установку штифтового вала без дополнительных аксессуаров.
Основное соответствующее оборудование: подъемный рычаг трактора, гидроцилиндр дровокола, пресс-подборщик для сена, небольшой комбайн, подъемный прицеп для фермы.
Компактный сварной цилиндр с двумя проушинами подходит для небольшой строительной техники с ограниченным пространством для установки, обеспечивает стабильную работу в условиях пыли и вибрации на строительной площадке.
Основное подходящее оборудование: вспомогательный домкрат мини-экскаватора, цилиндр наклона погрузчика, небольшой дорожный каток, бетоносмеситель.
Сварной цилиндр с высокой нагрузкой, несущий сварную скобу, является основной запасной частью логистических подъемных транспортных средств и складского погрузочного оборудования.
Основное сопутствующее оборудование: гидроцилиндр самосвального прицепа, подъемный домкрат эвакуатора, сварной гидроцилиндр перегрузочного моста, подъемник ножничного подъемного стола.
Сварной цилиндр с двойной скобой нестандартного размера может быть изготовлен по индивидуальному заказу в соответствии с чертежами промышленного оборудования, подходит для переработки отходов, подъема материалов и замены оборудования при техническом обслуживании.
Основное подходящее оборудование: уплотнитель отходов, подъемная машина для материалов, небольшой гидравлический пресс, сменный гидроцилиндр для послепродажного ремонта.
| Объект проверки | Стандартный параметр |
|---|---|
| Размер отверстия | 30–200 мм (1,2–8 дюймов) |
| Диаметр стержня | 20 мм-120 мм |
| Длина хода | 50 мм-3000 мм |
| Номинальное рабочее давление | 21 МПа (3000 фунтов на квадратный дюйм) |
| Стандартный тип действия | Двойное действие |
| Стандартный материал уплотнения | НБР резина |
| Обработка поверхности | Матовая черная антикоррозийная краска |
| Индивидуальный спрос | Дополнительная схема обновления |
|---|---|
| Специальное отверстие | Мини-25 мм / увеличенный диаметр 250 мм по индивидуальному заказу |
| Специальный удар | Неограниченный длинный ход поршня со сварной головкой |
| Требование высокого давления | Версия для тяжелого высокого давления 25 МПа / 35 МПа |
| Потребность в одном действии | Сварной цилиндр с двойной головкой одностороннего действия |
| Высокотемпературная работа | Уплотнение из фторкаучука FKM |
| Береговая Антикоррозия | Оцинкованное покрытие поверхности |
| Настройка вилки | Нестандартный диаметр отверстия для вилки, удлиненный выступ для вилки |
Вся наша линия по производству гидравлических цилиндров прошла сертификацию системы управления качеством ISO9001, все сварные гидравлические изделия для тяжелых условий эксплуатации соответствуют стандарту промышленной безопасности CE. Мы можем предоставить копии сертификационных документов для таможенного оформления клиента и заводского аудита.
Мы создали независимую мастерскую по контролю сырья, станцию инспекции обработки полуфабрикатов и комнату для испытаний готовой продукции под давлением. Все необработанные стальные трубы, кованые скобы и уплотнительные детали будут проверены перед производством, дефектное сырье будет сразу отбраковано, чтобы избежать выхода готового продукта из строя.
Каждый сварной гидравлический цилиндр с двойной скобой сначала покрывается антикоррозийным маслом и обертывается пластиковой пленкой во избежание коррозии морской водой во время морской транспортировки. Затем поместите в прочный экспортный деревянный ящик с фиксированной пенопластовой прокладкой, чтобы предотвратить столкновения и деформацию при логистике на дальние расстояния.
В1: Могу ли я изготовить сварной цилиндр с двойной головкой нестандартного диаметра и хода?
О1: Да, наша техническая команда может разработать эксклюзивный размер цилиндра в соответствии с чертежом вашего оборудования в течение 24 часов.
В2: Каково максимальное рабочее давление вашего стандартного плунжера со сварной головкой?
A2: Стандартное номинальное давление составляет 3000 фунтов на квадратный дюйм (21 МПа). Для горнодобывающего оборудования с тяжелой нагрузкой доступна обновленная модель высокого давления 35 МПа.
В3: Каков срок гарантии на сварной гидравлический цилиндр с двойной скобой?
A3: Мы предоставляем 12-месячную гарантию при нормальном рабочем состоянии. На повреждения, вызванные неправильной эксплуатацией, гарантия не распространяется.
