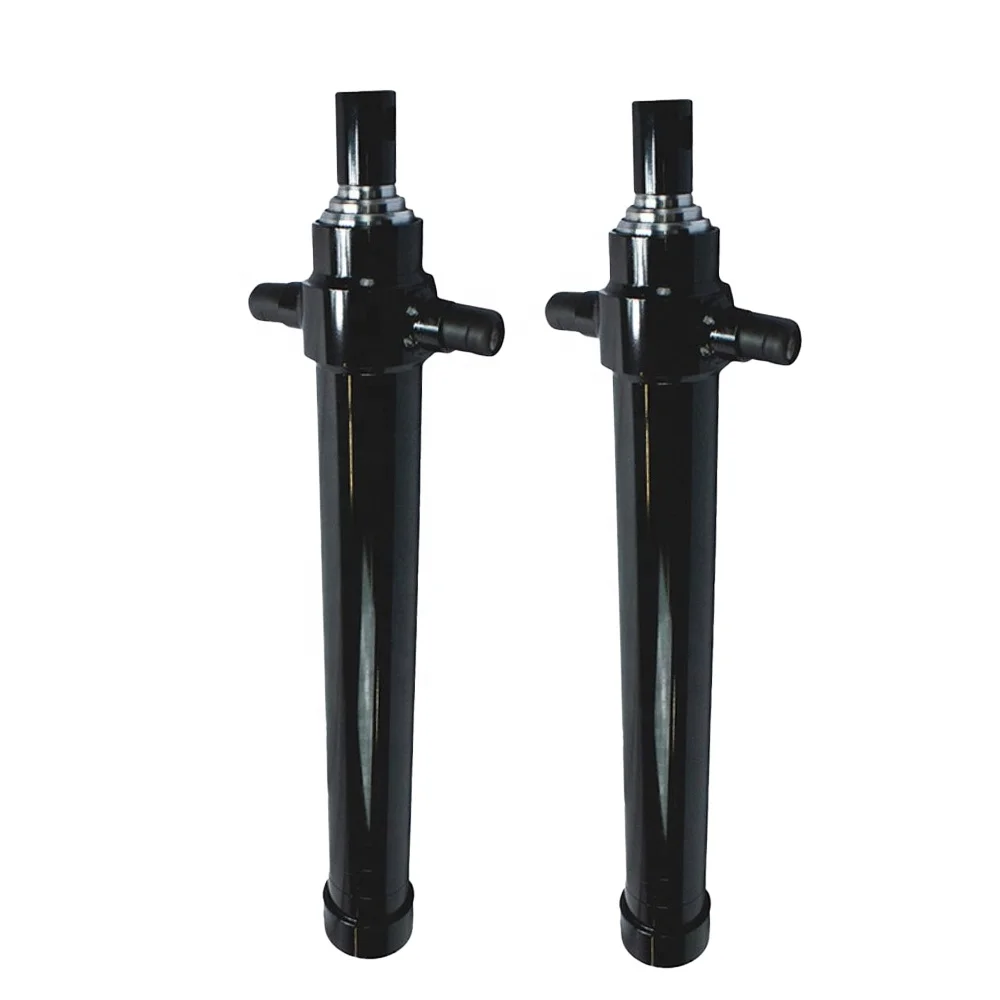

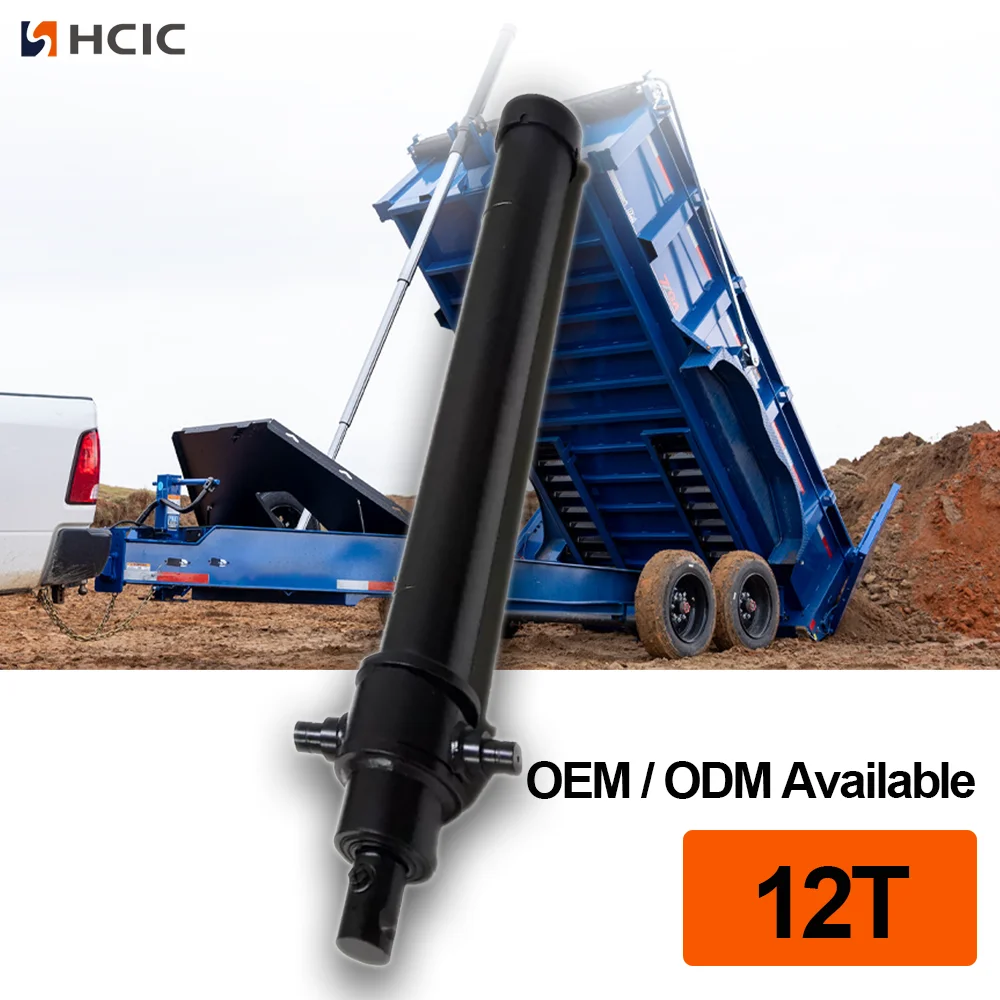

3TG-E90x1199 представляет собой трехступенчатый телескопический подкузовной гидроцилиндр с ходом поршня 1199 мм, максимальным рабочим давлением 220 бар и диапазоном опрокидывания по каталогу 5–14 тонн.
Number of stages:
3этапаWorking volume:
6,2 лMaximum working pressure:
220бар3TG-E90x1199 — трехступенчатый подкузовной телескопический гидроцилиндр, указанный в каталоге HCIC-2026. Его компактная конструкция днища предназначена для применения в системах опрокидывания, где цилиндр должен обеспечивать длинный ход, оставаясь при этом в пространстве под кузовом и шасси.
В каталоге указан ход поршня 1199 мм, масса 35 кг, рабочий объем 6,2 л и максимальное рабочее давление 220 бар. Он также обеспечивает диапазон опрокидывающей способности 5–14 тонн и основные установочные размеры L/A/B/C/D/E. Эти значения поддерживают первоначальное обсуждение установки; они не заменяют полный расчет прицепа.
| Параметр | Стоимость по каталогу |
|---|---|
| Модель | 3ТГ‑Е90x1199 |
| Количество этапов | 3 |
| Гладить | 1199 мм |
| Масса | 35 кг |
| Рабочий объем | 6,2 л |
| Максимальное рабочее давление |
220 бар |
| Диапазон опрокидывающей способности по каталогу | 5‑14 тонн |
| Размер Л | 598 мм |
| Размер А | 160 мм |
| Размер Б | 438 мм |
| Размер С | 108 мм |
| Размер Д | 92 мм |
| Размер Е | 58 мм |
Приведенные выше значения спецификаций взяты из таблицы телескопических цилиндров под днищем в прилагаемом каталоге HCIC-2026. Указанная в каталоге цифра 5–14 тонн представляет собой диапазон применения, а не универсальный сертификат полезной нагрузки для каждого прицепа-самосвала.
Трехэтапная конструкция днища
В 3TG-E90x1199 используются три телескопические платформы. В втянутом состоянии вложенные ступени помогают удерживать блок цилиндров в зоне установки под днищем кузова. Во время выдвижения ступени обеспечивают движение, необходимое для цикла опрокидывания, без необходимости нахождения всей рабочей длины в закрытом положении.
Ступенчатое расположение также означает, что сила и скорость цилиндра могут меняться во время выдвижения. Эффективная площадь изменяется по мере активации различных ступеней, поэтому при выборе следует учитывать нагрузку, геометрию шарнира, угол наклона, расход насоса и настройки клапана.
Установка под днищем регулируется длиной, превышающей длину закрытого цилиндра. Покупатель должен проверить опору или расположение опор, выравнивание штифтов, зазор шасси и путь цилиндра при перемещении кузова из закрытого в опрокинутое положение.
В каталоге L указан как 598 мм, а размеры от A до E — 160, 438, 108, 92 и 58 мм соответственно. Эти размеры следует сравнить с чертежом рамы и схемой монтажа, предоставленными заказчиком. Цилиндр следует выровнять по конструкции крепления, а не заставлять его устанавливаться в нужное положение из-за деформации кронштейна.

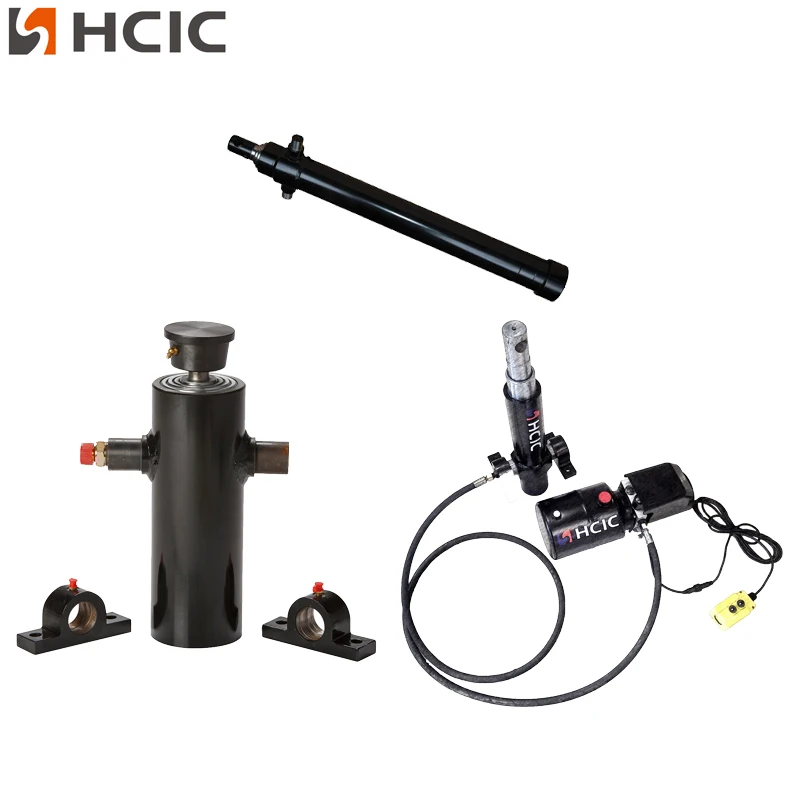

В каталоге HCIC также представлены аксессуары и варианты поддержки для линии цилиндров под кузовом, включая ссылки на соединения стержневого или шарового типа, а также опорную опору цилиндра. Точное подключение и расположение опор для проекта 3TG-E90x1199 следует подтверждать на основе текущего чертежа, а не предполагать на основе иллюстрации в общем каталоге.
Для модели 3TG-E90x1199 указано максимальное рабочее давление 220 бар. Это значение необходимо учитывать вместе с насосом, регулировкой предохранительного клапана, гидравлическими линиями, чистотой масла, монтажной конструкцией и полной опрокидывающей нагрузкой.
В каталоге указан диапазон опрокидывающей способности от 5 до 14 тонн. Этот диапазон следует рассматривать как ссылку на приложение каталога. Фактическая пригодность зависит от кузова прицепа, распределения нагрузки, положения шарниров, угла опрокидывания, прочности шасси, расхода гидравлической жидкости и условий эксплуатации.
Цилиндр с правильным диаметром цилиндра или ходом может оказаться непригодным, если геометрия крепления или давление в системе неверны. Поэтому полная проверка применения должна быть завершена до заказа баллона.
Модель 3TG-E90x1199 подходит для проектов самосвальных прицепов и систем опрокидывания днища, для которых требуется трехступенчатый цилиндр с ходом поршня 1199 мм. Его можно рассматривать для OEM-сборок, работ по замене и модернизации прицепа, если доступное пространство и системные требования соответствуют данным каталога.
В прилагаемом каталоге HCIC описана линейка подкузовных цилиндров с конфигурациями от двух до шести ступеней, но в данной статье речь идет только о модели 3TG-E90x1199. Другие модели не должны использоваться в качестве замены его размеров или эксплуатационных данных без отдельной технической экспертизы.
Для получения предложения или оценки замены 3TG-E90x1199 отправьте:
- Тип прицепа и размеры кузова
- Требуемый ход и закрытое пространство для установки
- Чертежи шасси, подставки и кронштейнов.
- Детали штифтового или шарового соединения.
- Информация о давлении и расходе насоса
- Расположение шлангов и портов
- Угол опрокидывания и распределение нагрузки
- Фотографии текущего цилиндра и места крепления.
- Требуемое количество и статус замены
Эти детали помогают отличить замену цилиндра от более крупной проблемы с кронштейном, выравниванием или гидравлической системой.
3TG-E90x1199 представляет собой трехступенчатый телескопический гидроцилиндр под днищем кузова с ходом поршня 1199 мм, максимальным рабочим давлением 220 бар, рабочим объемом 6,2 л и диапазоном опрокидывания 5–14 тонн, указанным в каталоге. Его размер L 598 мм и указанные размеры A–E служат практической отправной точкой для планирования установки.
Окончательный выбор должен основываться на всей системе прицепа, а не только на ходе или давлении. Перед покупкой отправьте чертеж днища кузова и гидравлические данные в HCIC для рассмотрения конкретного проекта.
HCIC разрабатывает и производит гидравлические цилиндры и силовые агрегаты для транспортных средств и промышленного применения. Для проекта 3TG-E90x1199 компания HCIC может просмотреть чертежи, измеренные размеры и гидравлические требования для запроса OEM или замены.
