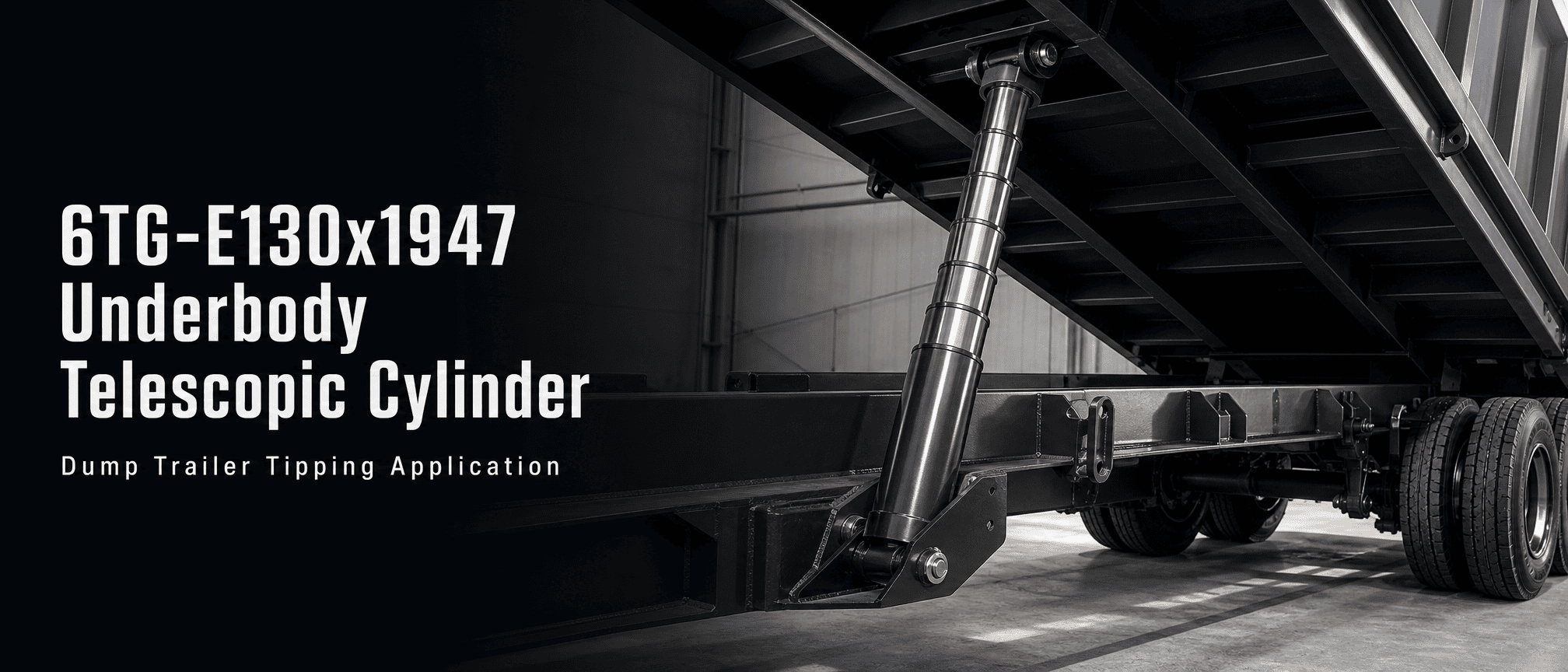

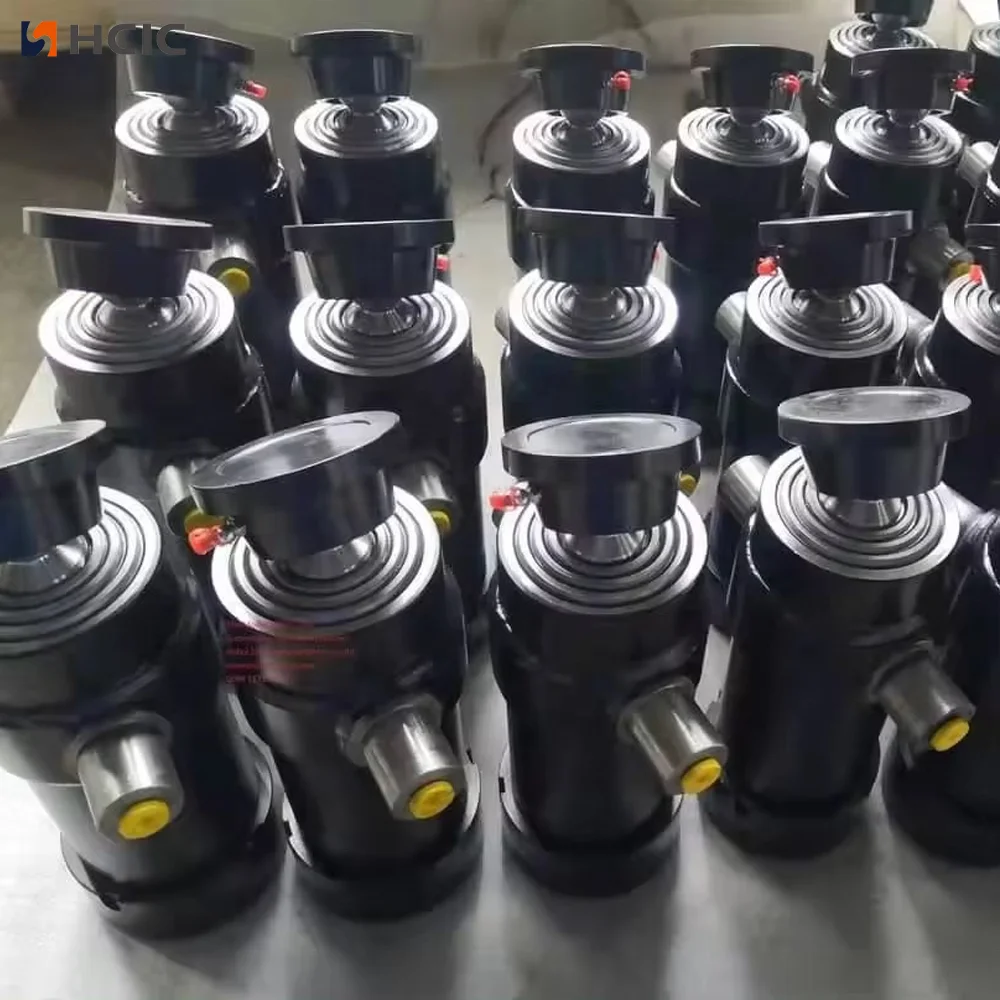

Подкузовной телескопический гидроцилиндр HCIC 6TG-E130x1947 для прицепов-самосвалов имеет 6 ступеней, ход поршня 1947 мм, давление 180 бар и опрокидывающую способность до 11-18 тонн.
Number of stages:
6 этаповStroke:
1947 ммListed extension figure:
53Working volume:
14л6ТГ-Э130х1947 — шестиступенчатый подкузовной телескопический гидроцилиндр для прицепов-самосвалов. Он имеет ход поршня 1947 мм, заявленный рабочий объем 14 л, максимальное рабочее давление 180 бар и диапазон опрокидывающей нагрузки 11-18 тонн. Его каталожные размеры включают A 543 мм, B 216 мм, C 327 мм, D 132 мм и E 92 мм, а заявленная масса — 53 кг.
Цилиндр принадлежит к линейке нижней части кузова HCIC для малотоннажной самосвальной техники, включая прицепы с боковой разгрузкой и трехсторонние самосвальные прицепы. Окончательную установку необходимо проверить на соответствие раме прицепа, геометрии шарниров, пути нагрузки, масляному контуру и доступному монтажному пространству.

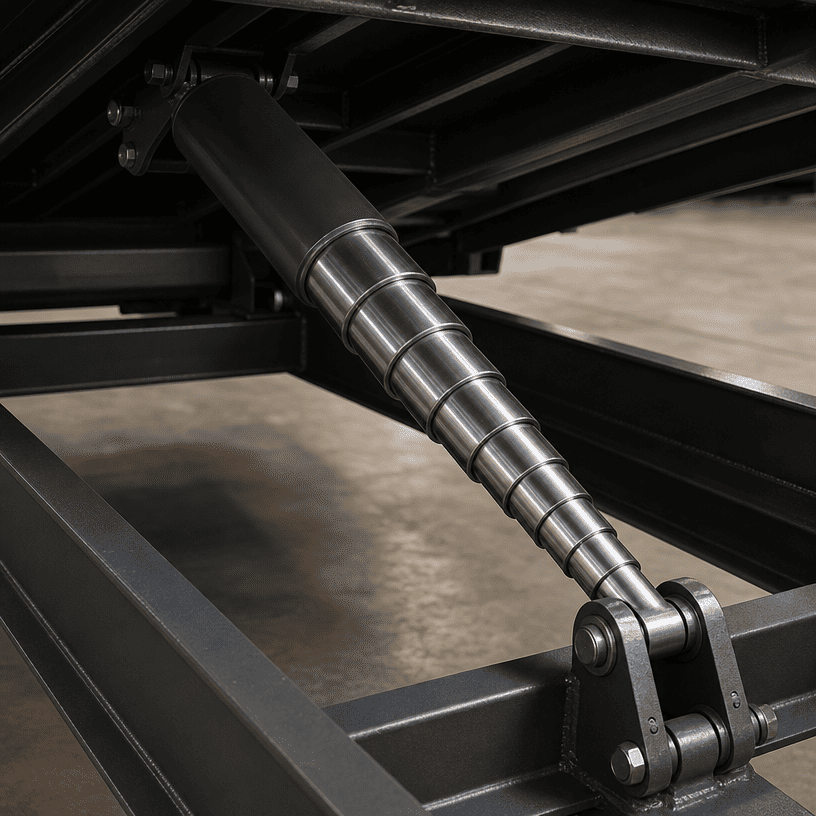

В телескопическом цилиндре под кузовом используется несколько вложенных друг в друга ступеней для создания длинного рабочего хода, при этом втянутый пакет короче, чем один длинный цилиндр. Такая компоновка полезна там, где цилиндр должен помещаться под самосвальным кузовом и при этом обеспечивать достаточное движение для опрокидывания.
Подкузовной телескопический гидроцилиндр 6ТГ-Э130х1947 имеет шесть ступеней. Когда гидравлическое масло поступает в цилиндр, ступени последовательно выдвигаются, создавая подъемное движение. При отводе этапы возвращаются во вложенную сборку. Фактическая последовательность и характер нагрузки зависят от конструкции цилиндра, подачи масла, геометрии крепления и конструкции прицепа.
Это не универсальная замена, основанная только на длине хода. Перед заменой необходимо проверить размеры закрытой установки, расположение пальцев или проушин, угол опрокидывания, вес кузова и точки крепления шасси.
| Элемент | Спецификация каталога |
|---|---|
| Модель | 6ТГ‑Э130х1947 |
| Тип продукта | Телескопический гидроцилиндр под днищем |
| Количество этапов | 6 |
| Гладить | 1947 мм |
| Указанное расширение | 53 |
| Рабочий объем | 14 л |
| Масса | 53 кг |
| Максимальное рабочее давление | 180 бар |
| Диапазон опрокидывающей способности | 11‑18 тонн |
| Размер А | 543 мм |
| Размер Б | 216 мм |
| Размер С | 327 мм |
| Размер Д | 132 мм |
| Размер Е | 92 мм |

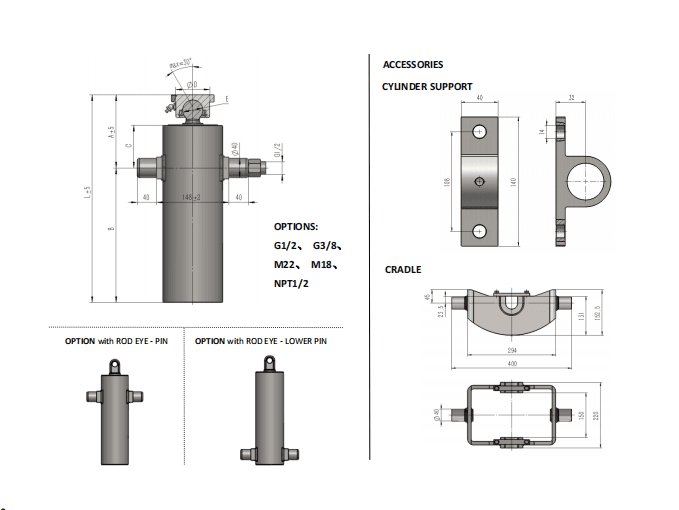

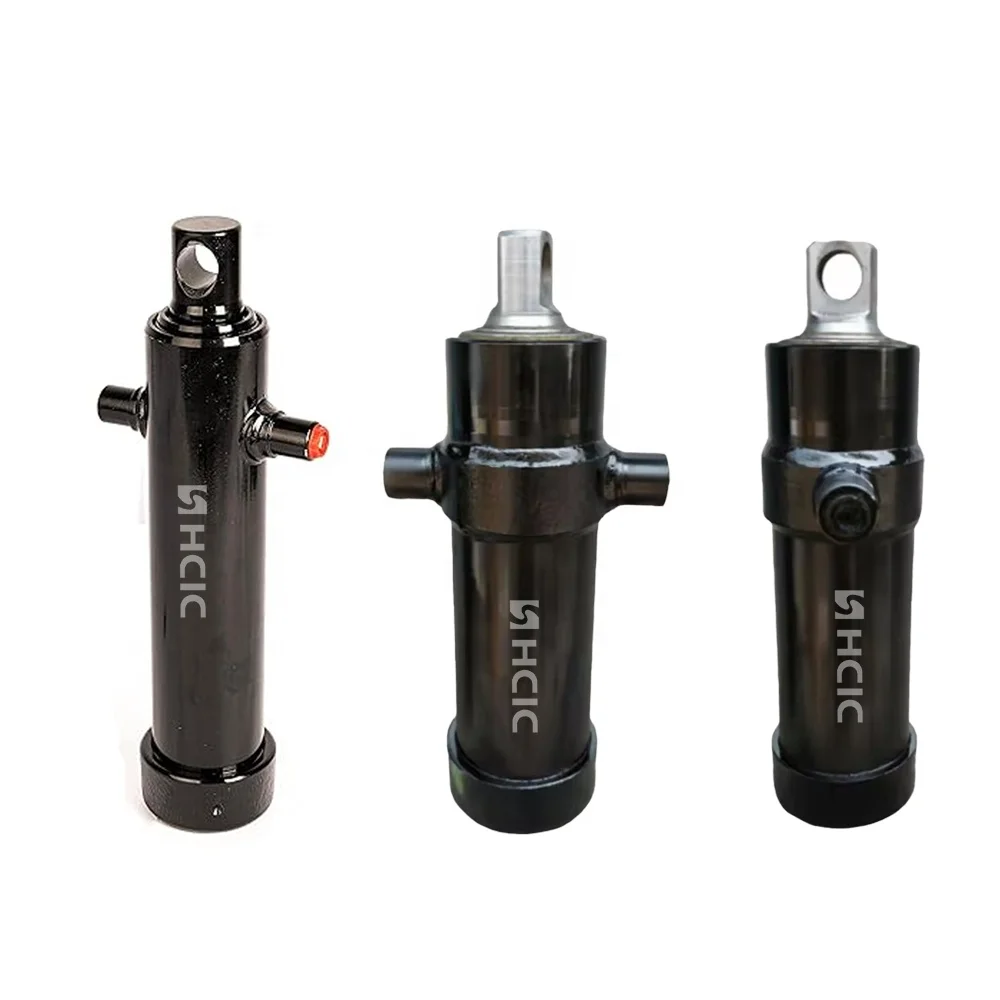

В каталоге также указан ассортимент нижней части кузова с шаровыми и проушинными версиями, монтажные кронштейны и опоры, а также несколько вариантов портов. Точная конфигурация подключения и монтажа согласно предложению должна быть подтверждена согласно требуемому чертежу и схеме прицепа.
В каталоге указаны размеры от A до E в данных о продукте. Эти размеры являются ориентировочными при установке, а не взаимозаменяемыми значениями. Запасной цилиндр должен соответствовать фактическому центру пальца, кронштейну, зазору и геометрии кузова прицепа.
Практический обзор должен сравнить:
- Свободное пространство под самосвальным кузовом в убранном состоянии.
- Рабочее положение цилиндра и путь выдвижения
- Выравнивание штифта или проушины на обоих концах
- Расстояние от шасси, кузова, мостов, шлангов и других компонентов
- Требуемый угол опрокидывания и точка, в которой цилиндр достигает полного выдвижения.
- Положение шарниров кузова и направление передачи нагрузки
Ход поршня в 1947 мм — это только часть посадки. Цилиндр с одинаковым ходом все равно может оказаться непригодным, если его длина в закрытом состоянии, монтажная высота или геометрия соединения различаются.
Шестиступенчатая конструкция позволяет 6TG-E130x1947 обеспечивать длинный ход при компактном расположении днища. Вложенные секции цилиндра разделяют задачу расширения, поэтому каждая ступень и ее уплотняющий интерфейс должны работать в правильном порядке.
Телескопические цилиндры также требуют пристального внимания к соосности. Монтажные кронштейны должны направлять цилиндр по намеченному пути, не заставляя ступени воспринимать боковые нагрузки, создаваемые деформированной рамой. Цилиндр является компонентом, создающим силу; его не следует использовать для устранения проблем с шарнирами или выравниванием шасси.
В каталоге описан ассортимент днища, доступный с кронштейнами и опорами. При установке OEM конструкция кронштейна, выравнивание штифтов и расположение опор должны рассматриваться вместе с цилиндром, а не рассматриваться как отдельные второстепенные вопросы.
В каталоге указано максимальное рабочее давление 180 бар и диапазон опрокидывающей нагрузки 11–18 тонн для модели 6TG-E130x1947. Эти цифры следует читать в рамках предполагаемой конфигурации оборудования. Они не определяют грузоподъемность всего прицепа.
Фактическая производительность опрокидывания зависит от веса кузова, распределения полезной нагрузки, трения шарниров, угла цилиндра, положения установки, гидравлического потока, потерь давления и прочности конструкции. Производитель прицепа несет ответственность за проверку всего пути груза и безопасных условий эксплуатации.
Значение 180 бар также должно соответствовать насосу, клапану, шлангам, фитингам и монтажному оборудованию. Систему нельзя эксплуатировать выше допустимого номинала ее компонента с наименьшим номиналом.
В описании цилиндров днища HCIC указано, что уплотнения, используемые в этом диапазоне, предназначены для защиты от остаточной деформации и износа и для работы в диапазоне температур от -40°C до +100°C. В общем описании элементов днища каталога также указано, что в ступенях используется твердое хромирование и что данная серия рассчитана на максимальное рабочее давление 200 бар.
Для конкретного ряда стола 6TG-E130x1947 указанное максимальное рабочее давление составляет 180 бар. Для данного артикула продукта и предложения следует использовать табличное значение для конкретной модели. Заявление о более широком диапазоне не следует использовать для замены указанного значения модели.
В каталоге представлена 6ТГ-Э130х1947 как днище для самосвальной техники. Он не обеспечивает полный состав уплотнительного состава, толщину поверхности, срок службы или подробный интервал технического обслуживания для этой конкретной модели. Эти детали должны быть подтверждены, когда известны рабочая среда, климат и рабочий цикл.
Покупатель, заменяющий или уточняющий 6ТГ-Э130х1947, должен подготовить следующую информацию:
1. Текущая модель цилиндра и идентификационная табличка, если имеется.
2. Размеры центра пальца или центра глаза в втянутом и выдвинутом положениях.
3. Требуемый ход и угол опрокидывания.
4. Длина самосвального кузова, масса пустого автомобиля и предполагаемый диапазон грузоподъемности.
5. Расположение петель и чертеж монтажного кронштейна.
6. Расход насоса, давление в системе и тип клапана.
7. Требования к шланговому соединению и портам
8. Свободное пространство под кузовом и вокруг шасси.
9. Рабочая температура и ожидаемое воздействие воды, пыли или дорожного загрязнения.
10. Требуются ли кронштейны, опоры, подставка или полный установочный комплект
Четкая информация по установке снижает риск получения цилиндра с правильным ходом, но который невозможно надежно установить на прицеп.

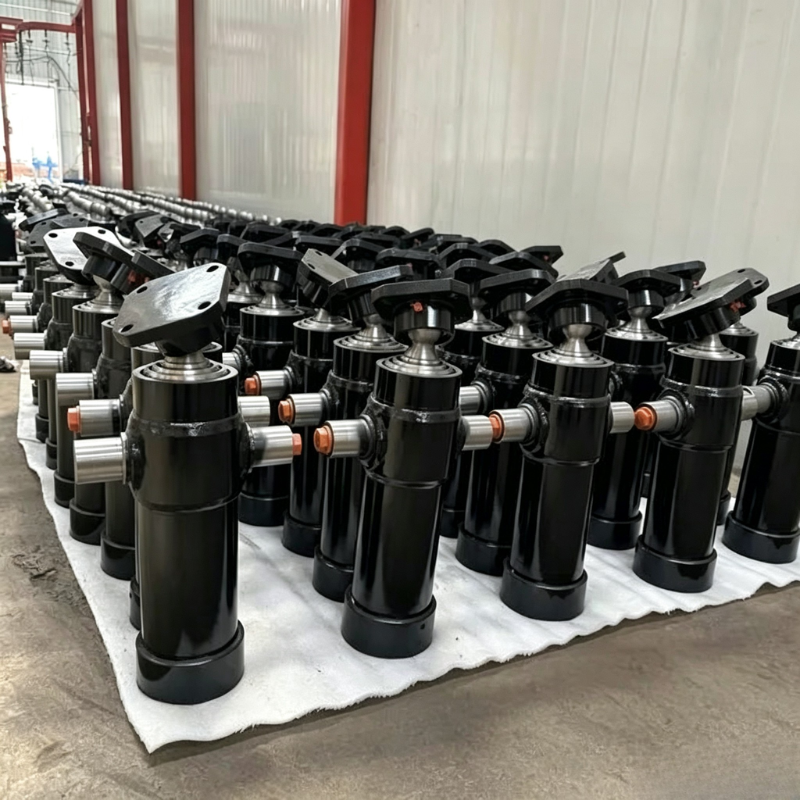

В каталоге телескопическая нижняя часть кузова представлена для легкого самосвального оборудования, прицепов с боковой разгрузкой и трехсторонних самосвалов. Модель 6TG-E130x1947 может рассматриваться там, где оборудование требует длинного хода, а шестиступенчатая конструкция соответствует доступному пространству под днищем.
Одобрение применения должно основываться на полной механической и гидравлической проверке. Само по себе описание продукта не может подтвердить его пригодность для конкретной модели прицепа, полезной нагрузки или угла опрокидывания.
Подкузовной телескопический гидроцилиндр 6TG-E130x1947 сочетает в себе шестиступенчатую конструкцию с ходом поршня 1947 мм и размерами, указанными в каталоге, для интеграции с прицепом. Чтобы запросить технически выгодное предложение, отправьте HCIC сведения о существующем цилиндре, монтажный чертеж, угол опрокидывания, данные насоса и условия эксплуатации.
Затем HCIC может сравнить модель с фактической установкой под днищем, вместо того, чтобы полагаться только на длину хода.
