Гидравлический агрегат одностороннего действия для прицепов-самосвалов

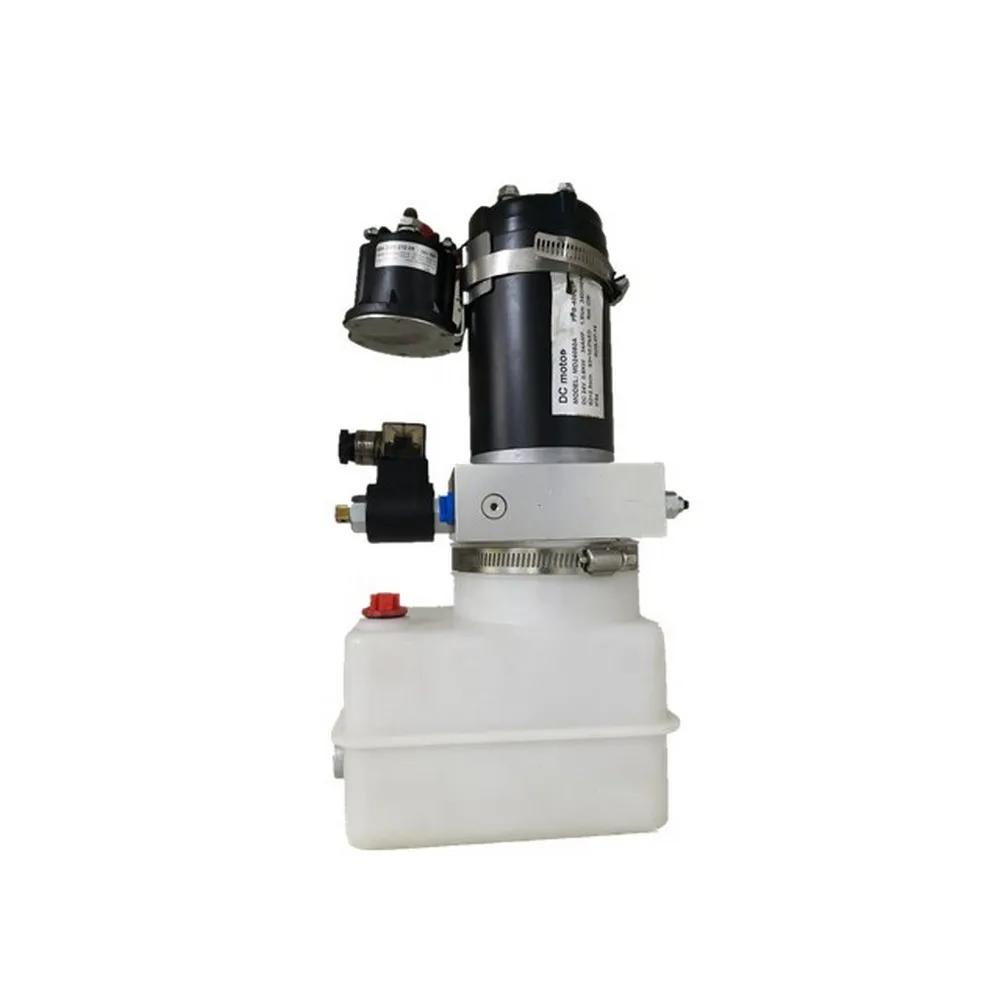

Гидравлический силовой агрегат одностороннего действия HCPGS для прицепов-самосвалов предназначен для цепей, приводящих в движение направление подъема и использующих для опускания собственный вес машины или отдельное возвратное устройство. В каталоге HCIC эта модель указана как агрегат одностороннего действия с расходом 1,2 галлона в минуту, портом SAE № 6, баком на 4 галлона, давлением 3000 фунтов на квадратный дюйм и двухходовым 2-позиционным клапаном с соленоидным управлением.

Эта комбинация полезна, когда прицепу требуется простая схема включения питания, а не гидравлическая мощность в обоих направлениях цилиндров. Правильное применение по-прежнему зависит от цилиндра, пути нагрузки, геометрии прицепа, аккумуляторной системы, прокладки шлангов и метода управления.

---

I. Характеристики HCPGS

Это идентификационные значения каталога. Их не следует рассматривать как универсальную грузоподъемность, гарантированную скорость или полную электрическую спецификацию для каждого прицепа.

---

II. Как работает схема HCPGS

HPU одностороннего действия подает масло под давлением на одну рабочую сторону цилиндра. Когда на электромагнитный клапан подается питание, насос подает поток для подъема или выдвижения подключенного привода. При отмене команды схема переходит в состояние возврата в соответствии с выбранной конструкцией прицепа. Фактическое поведение опускания зависит от типа цилиндра, массы тела, механического сопротивления, устройства управления нагрузкой и пути возврата.

В этом основное отличие агрегата одностороннего действия от схемы включения/выключения питания. Если прицепу требуется, чтобы HPU приводил цилиндр в обоих направлениях, конфигурация HCPGS одностороннего действия автоматически не является правильным выбором. Перед заказом следует проверить цилиндр и последовательность управления.

---

III. Характеристики продукта, имеющие значение при установке на прицепе

3.1 -- Простое управление одностороннего действия

Двухходовой двухпозиционный электромагнитный клапан обеспечивает HCPGS целенаправленное управление контуром одностороннего действия. Это может облегчить просмотр гидравлической схемы, когда прицепу требуется только механический подъем и определенный путь опускания.

3.2--1.2 Поток каталога галлонов в минуту

Перечисленный поток является отправной точкой для оценки скорости. Фактическое движение прицепа зависит от объема цилиндра, нагрузки, ограничения клапана, длины шланга, состояния аккумулятора и расхода, доступного в отверстии цилиндра. Не преобразуйте поток каталога напрямую в гарантированное время дампа без проверки всей системы.

Бак емкостью 3,3–4 галлона

Бак емкостью 4 галлона соответствует объему резервуара, указанному для этой модели. Требуемый рабочий уровень масла должен быть проверен по объему цилиндра, объему шланга, углу установки, состоянию возврата и доступному сервисному пространству. Стоимость бака сама по себе не является подтверждением совместимости всех баллонов и кузова прицепа.

3.4 — подключение порта SAE №6.

Порт SAE №6 должен соответствовать стандарту шланга, адаптера и фитинга, используемого на прицепе. Прежде чем устанавливать устройство внутри ящика для инструментов или отсека рамы, проверьте идентификацию резьбы, метод уплотнения, радиус изгиба шланга и доступ для затяжки.

3.5 --Компактная интеграция прицепа

HCPGS указан в разделе HPU самосвалов HCIC. Для практической установки покупатель все равно должен подтвердить монтажные отверстия, зазор двигателя и резервуара, прокладку кабеля аккумулятора, расположение пульта дистанционного управления и защиту от дорожного мусора.

---

IV. Где подходит этот HPU

HCPGS можно рассмотреть для прицепов-самосвалов и сопутствующего оборудования, использующего гидравлический контур одностороннего действия. Он может подойти для сборки OEM-прицепа, проекта замены или ремонта автопарка, если подключенный цилиндр и метод опускания соответствуют условиям применения.

Не является универсальной заменой силового агрегата двойного действия. Для прицепа, использующего втягивание с электроприводом, схему гидравлического домкрата или двустороннюю последовательность управления, может потребоваться другая конфигурация клапана.

---

V. Что необходимо подтвердить перед заказом

Отправьте следующую информацию вместе с запросом HCPGS:

1. Диаметр цилиндра, диаметр штока и ход поршня
2. Тип цилиндра и способ крепления
3. Требуемая последовательность выдвижения и опускания
4. Информация о весе кузова прицепа и маршруте загрузки
5. Напряжение аккумулятора и доступная длина кабеля
6. Длина шланга, стандарт порта и сведения о фитинге
7. Доступное место для установки и требования к защите
8. Используется ли насос совместно с домкратом или другой гидравлической функцией
9. Фотографии текущего блока и шильдика, если это замена.

Эта информация позволяет рассматривать HPU как часть системы прицепа, а не выбирать только по размеру бака или давлению.

---

VI. Часто задаваемые вопросы

---

VII. Заключение

Гидравлический силовой агрегат одностороннего действия HCPGS для прицепов-самосвалов является определенной каталожной опцией для схемы включения питания. Его ключевыми отличительными чертами являются тип одностороннего действия, расход 1,2 галлона в минуту, порт SAE #6, бак на 4 галлона, спецификация 3000 фунтов на квадратный дюйм и двухходовой, 2-позиционный электромагнитный клапан.

Для получения надежного предложения предоставьте данные цилиндра, схему прицепа, электропитание и последовательность опускания. Затем HCIC может проверить, соответствует ли конфигурация HCPGS всей гидравлической системе.

---
