Ножничный подъемник HC-416 для систем подъема прицепов-самосвалов с диаметром отверстия 5 дюймов, ходом 16 дюймов, диапазоном грузоподъемности по каталогу 5–11,4 тонны и приблизительным весом 229 фунтов.

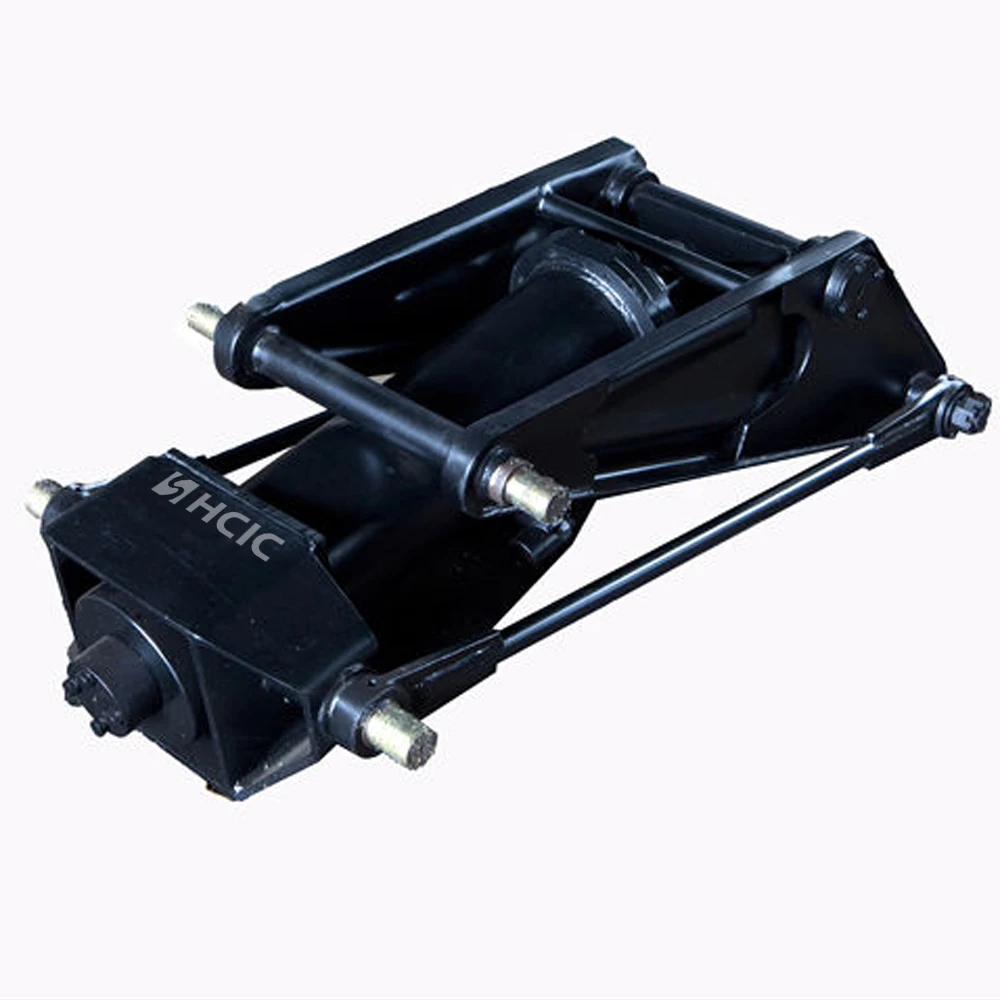

HC-416 — это ножничный подъемник, внесенный в каталог HCIC-2026 для систем подъема самосвальных прицепов. Он сочетает в себе гидравлический цилиндр с ножничным механизмом, раму и монтажные компоненты, превращая движение цилиндра в контролируемый подъем кузова самосвала.
Эта модель является практической отправной точкой для производителей прицепов и покупателей замены, которым нужен компактный гидравлический самосвальный подъемник для прицепов с определенными размерами. Окончательная пригодность по-прежнему зависит от рамы прицепа, массы кузова, положения шарниров, требуемого угла разгрузки и гидравлической схемы.
| Параметр | Стоимость по каталогу |
|---|---|
| Модель | ХК-416 |
| Тип продукта | Ножничный подъемник для самосвального прицепа |
| Длина тела | 40,4 дюйма |
| Отверстие | 5 дюймов |
| Гладить | 16 дюймов |
| Стержень | 2 дюйма |
| Высота установки | 4,97 дюйма |
| Диапазон мощностей по каталогу | 5–11,4 тонны |
| Приблизительный вес | 229 фунтов |
Приведенные выше значения взяты из таблицы «Ножничный подъемник для самосвального прицепа» в прилагаемом каталоге HCIC-2026, стр. 15 в формате PDF. Диапазон грузоподъемности представляет собой справочную информацию по каталогу для проверки применения, а не универсальную номинальную грузоподъемность для каждой конструкции прицепа.
Прямой гидроцилиндр не всегда обеспечивает наилучшую геометрию подъема рамы прицепа. Ножничный механизм меняет соотношение между ходом цилиндра и движением кузова, помогая подъемной системе работать в пределах определенного монтажного пространства.
HC-416 актуален, когда строителю нужен подъемный комплект с диаметром цилиндра 5 дюймов и ходом поршня 16 дюймов для прицепа в диапазоне применения 5–11,4 тонны, указанном в каталоге. Подъемник следует рассматривать как часть полной подъемной системы, а не выбирать только из цилиндра.
Геометрия ножниц, положения шарниров и шарнир кузова определяют, какая сила достигает самосвального кузова в различных точках подъема. Прицепу, который легко начать поднимать, может потребоваться другое усилие и угол в верхней части цикла разгрузки. Вот почему чертежи рамы и проверки движения имеют большое значение перед утверждением производства.
В каталоге указана длина корпуса 40,4 дюйма и монтажная высота 4,97 дюйма для HC-416. Сравните эти значения с рамой прицепа, поперечинами и свободным пространством под самосвальным кузовом. Также проверяйте зазор при перемещении кузова из закрытого положения до требуемого угла разгрузки.
Диаметр цилиндра 5 дюймов, ход поршня 16 дюймов и шток 2 дюйма описывают характеристики главного цилиндра, но сами по себе они не определяют полный результат подъема. Ножничные рычаги, шарнирные пальцы, шарнир корпуса и монтажные кронштейны влияют на фактическое направление силы.
Подъемник должен быть установлен ровно. Туго затянутые или смещенные шарниры могут создавать сопротивление, которое гидравлический контур не сможет устранить. Перед проверкой убедитесь, что штифты посажены, кронштейны правильно закреплены и ножничные рычаги могут перемещаться по заданной дуге.

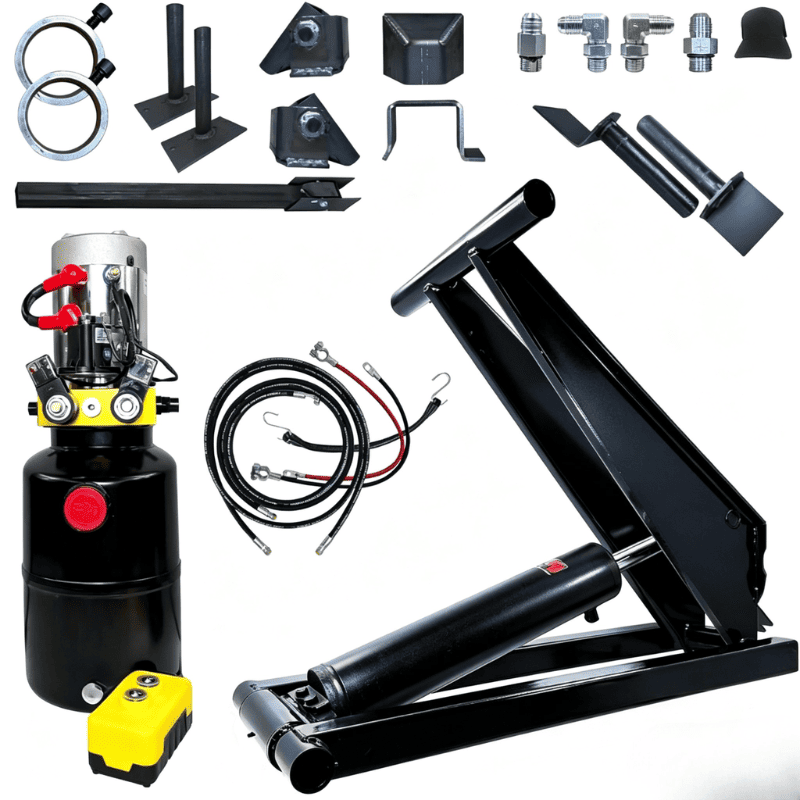

В каталоге описаны комплекты ножничных подъемников с насосом, стальным баком, шлангом, фитингами, клапаном регулирования нагрузки, комплектом опор и кабелями аккумуляторной батареи. Точная конфигурация комплекта должна быть подтверждена для проекта. Насос, предохранительное устройство, шланги и регулирующий клапан должны соответствовать цилиндру и эксплуатационным требованиям прицепа.
Функция контроля нагрузки важна в системе самосвальных прицепов, поскольку кузов не должен бесконтрольно упасть, если давление или состояние шлангов изменятся. Перед вводом в эксплуатацию разработчик оборудования должен просмотреть фактическое расположение клапана и инструкции по установке.
Модель HC-416 можно рассматривать для сборки OEM-самосвалов, работ по замене автопарка и модернизации прицепов, где доступное пространство рамы и требования к грузоподъемности соответствуют данным каталога.
Типичные обсуждения проектов включают одноосные или тандемные прицепы-самосвалы, грузовые прицепы, сельскохозяйственные прицепы и легкие строительные прицепы. Правильный выбор зависит от фактической массы кузова, полезной нагрузки, геометрии шарниров, желаемого угла разгрузки и условий эксплуатации.
Не используйте диапазон 5–11,4 тонны в качестве отдельного утверждения. Полезная нагрузка, конструкция кузова и распределение нагрузки могут изменять силы в подъемной системе. Перед заменой другого подъемника на HC-416 необходимо провести техническую проверку.
Для получения предложения по ножничному подъемнику HC-416 или обзора замены отправьте:
Эти детали позволяют рассматривать подъемник, цилиндр и гидравлический силовой агрегат как одну систему.
HC-416 дает производителям самосвалов определенную модель ножничного подъемника для оценки: длина кузова 40,4 дюйма, внутренний диаметр 5 дюймов, ход поршня 16 дюймов, монтажная высота 4,97 дюйма и диапазон грузоподъемности 5–11,4 тонны, указанный в каталоге.
Отправьте компоновку прицепа, требования к грузоподъемности и гидравлические данные в HCIC для рассмотрения конкретного проекта перед заказом.
