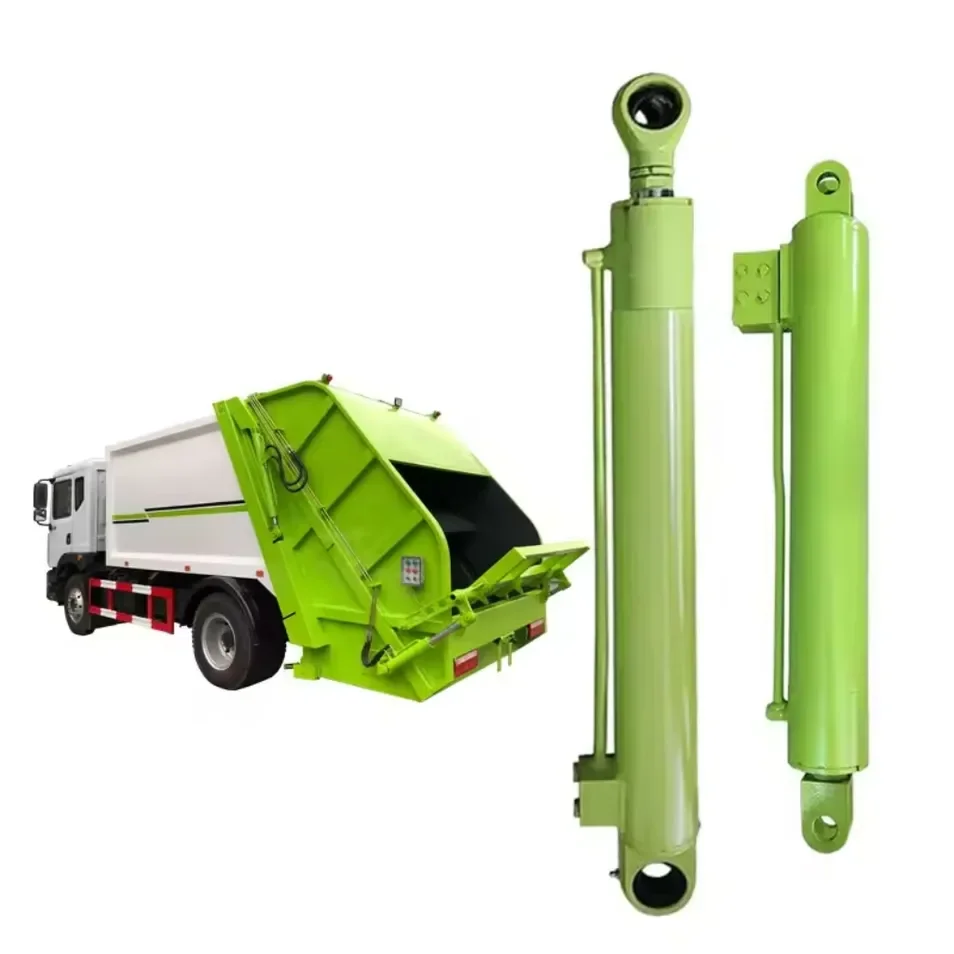

L-HYC00905 — это цилиндр заднего погрузчика для мусоровозов с диаметром цилиндра 5,5 дюйма, штоком 2,5 дюйма и ходом поршня 37 дюймов для использования со сдвижными панелями.
Bore:
5,5 дюймаRod:
2,5 дюймаStroke:
37 дюймовЦилиндр скольжения мусоровоза с задней загрузкой выполняет другую функцию, чем цилиндр рычага фронтального погрузчика. Он работает внутри корпуса, перемещая выдвижную панель в цикле загрузки и передачи. Это означает, что доступное пространство для установки, путь хода и точки подключения так же важны, как и класс силы цилиндра.
HCIC указывает L-HYC00905 как L-цилиндр скольжения для мусоровозов с задней загрузкой. В каталоге указан диаметр цилиндра 5,5 дюйма, шток 2,5 дюйма и ход поршня 37 дюймов.
| Параметр | Стоимость по каталогу |
|---|---|
| Модель | L-HYC00905 |
| Приложение | L скользящий цилиндр |
| Отверстие | 5,5 дюйма |
| Стержень | 2,5 дюйма |
| Гладить | 37 дюймов |
Источник: каталог HCIC-2026, страница 11 PDF-файла, страница 19 печатного каталога. В информации о заднем погрузчике HCIC также указан L-HYC00905 с теми же значениями диаметра отверстия, штока и хода.
Сдвижная панель не может просто двигаться по прямой без сопротивления. Цилиндр работает внутри кузова заднего погрузчика, где на движение влияют упакованный материал, трение в направляющих и изменяющиеся условия нагрузки. Если ход слишком короткий, панель может не завершить намеченное перемещение. Если монтажное положение выбрано неправильно, цилиндр может принять неподходящий угол или потерять полезные механические преимущества.
Диаметр цилиндра 5,5 дюйма и ход поршня 37 дюймов описывают сам цилиндр. Сами по себе они не доказывают, что он подойдет к каждому кузову заднего погрузчика. Все еще необходимо проверить направляющую скольжения, расстояние между штифтами, длину во втянутом состоянии, положение портов и контур гидравлического управления.
В этом практическая разница между соответствием по каталогу и подтвержденной заменой.
Данная модель актуальна для покупателей, работающих с:
Это особенно полезно, когда у покупателя уже есть образец L-образного цилиндра и он хочет проверить размеры цилиндра перед размещением заказа на замену.
Для обзора слайд-цилиндра заднего погрузчика отправьте следующее, если таковое имеется:
Фотография цилиндра, установленного внутри корпуса, зачастую более полезна, чем сам ствол крупным планом. Он показывает фактический угол установки, доступный зазор и соотношение между цилиндром и сдвижной панелью.
Информация о цилиндрах заднего погрузчика HCIC охватывает приложения, предназначенные для раздвижных, уборочных и упаковывающих машин. Для L-HYC00905 первый обзор должен быть сосредоточен на конфигурации L-цилиндра, а не на смешении характеристик других механизмов с задней загрузкой.
Если исходная модель больше не доступна, замену следует проверить на основе полных установочных данных. Диаметр отверстия и ход — это только отправная точка. Геометрия соединения и рабочее пространство определяют, сможет ли цилиндр совершать такое же движение в кузове грузовика.
В каталоге HCIC он обозначен как L-образный цилиндр для мусоровозов с задней загрузкой.
В каталоге указан диаметр цилиндра 5,5 дюйма, шток 2,5 дюйма и ход поршня 37 дюймов.
Не автоматически. Точки крепления, длина во втянутом состоянии, расположение портов, рабочее давление и геометрия направляющих также должны совпадать.
Они приводят в действие различные механизмы в кузове заднего погрузчика. Цилиндр скольжения перемещает механизм скольжения; цилиндр упаковщика приводит в действие упаковочный механизм. Их размеры и требования к монтажу не следует считать взаимозаменяемыми.
Индивидуальный обзор может быть основан на чертеже, образце, ссылке OEM или полной информации о размерах. Окончательная конфигурация должна быть подтверждена перед производством.
