Перед заказом ознакомьтесь с каталожными размерами электротельфера модели 621 на прицепах-самосвалах и проверьте пространство рамы прицепа, монтажную геометрию, зазор кузова и доступ для обслуживания.

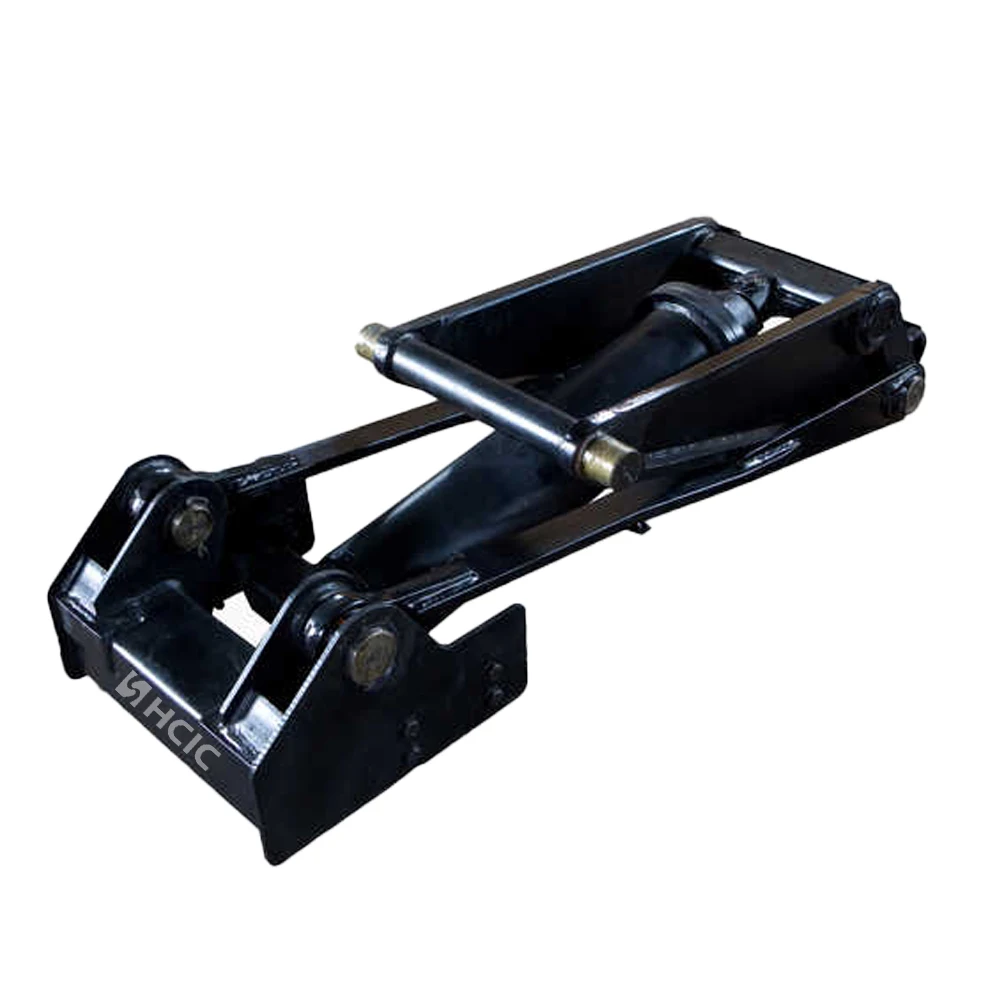

Электротельфер модели 621 для самосвальных прицепов указан в поставляемом каталоге американских силовых подъемников для систем подъема прицепов. Для OEM-производителя или покупателя замены важным первым шагом является подбор размеров: подъемник должен работать с рамой прицепа, движением самосвального кузова, точками крепления и гидравлическим устройством.

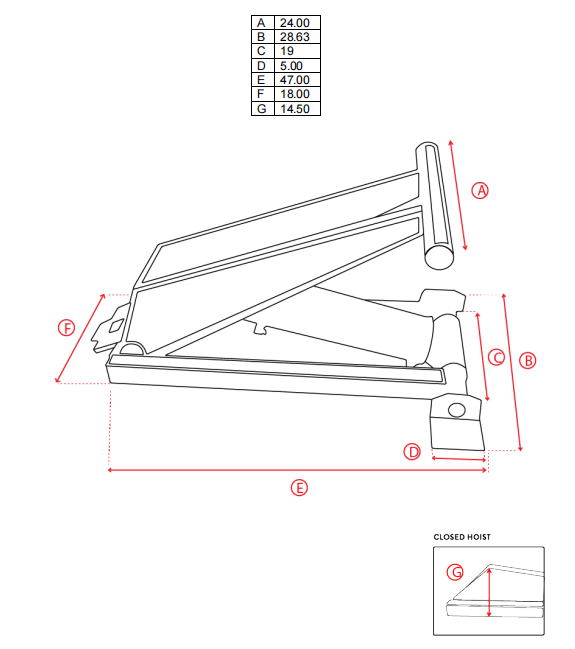

На странице модели 621 приведены ссылки на семь размеров, от A до G. Эти измерения служат практической отправной точкой для проверки чертежа прицепа перед утверждением окончательных деталей кронштейна, штифта и усиления.
| Параметр | Стоимость по каталогу |
|---|---|
| Модель | 621 |
| Категория продукта | Силовой подъемник |
| Размер А | 24.00 через |
| Размер Б | 28,63 дюйма |
| Размер С | 19.00 через |
| Размер Д | 5,00 дюйма |
| Размер Е | 47.00 через |
| Размер Ф | 18.00 через |
| Размер Г | 14,50 дюйма |
Приведенные выше значения взяты со страницы модели 621 в прилагаемом каталоге. Прежде чем утверждать производство или замену, сверьте последний технический чертеж с реальным прицепом.
Подъемник прицепа работает под изменяющимся механическим углом. Пространство, доступное под закрытым самосвальным кузовом, может измениться по мере того, как кузов начинает подниматься. Поперечины рамы, кронштейны, гидравлические шланги и нижняя часть кузова должны оставаться свободными во время движения.
По этой причине механическую таль модели 621 следует оценивать как часть полной подъемной системы, а не выбирать только по номеру модели. Конструкция прицепа, положение задней петли, способ крепления и гидравлическая схема — все это влияет на окончательную установку.
При сравнении подъемника с доступным пространством между рамой и самосвальным кузовом начните с размеров A, B и C. Измерьте закрытое положение, затем просмотрите траекторию движения тела во время цикла подъема.
Проверка статического зазора может не выявить контакт, возникающий при вращении корпуса. Чертеж с размерами или отмеченные фотографии установки более полезны, чем одиночные измерения, сделанные в закрытом прицепе.
Размеры D, F и G помогают покупателю обсудить опорные пластины, расположение штифтов и усиление рамы. Их не следует рассматривать как полный рисунок кронштейна. Фактическая конструкция монтажа должна учитывать реактивные нагрузки, расположение штифтов, расположение сварных швов и конструкцию, воспринимающую подъемную силу.
К опорному устройству также необходим достаточный доступ для осмотра, прокладки шлангов и будущих сервисных работ. Плотная установка не является автоматически хорошей установкой, если обычный доступ заблокирован.
Размер E для модели 621 указан как 47,00 дюймов. Сравните это значение с доступной установочной длиной, положением закрытого кузова и расположением близлежащих поперечин или оборудования.
Общая компоновка также должна оставлять место для гидравлических соединений и визуального контроля. Окончательное утверждение должно основываться на последнем чертеже и полном объеме передвижений.
Моторная таль модели 621 для прицепов-самосвалов подходит для проектов подъемных систем, где требуется указанная модель по каталогу и ссылки на размеры. Его можно будет рассмотреть для изготовления прицепов OEM, работ по замене и модернизации системы, когда будут подтверждены механические и гидравлические требования.
На прилагаемой странице модели 621 указаны размеры, но не указаны проверенная производительность, значение рабочего давления, срок службы или сертификация для этой модели. Эти данные должны быть подтверждены для реального проекта и не должны быть выведены из номера модели.
Для проверки OEM или замены отправьте:
Эта информация помогает HCIC оценить установку, не принимая во внимание скрытые структурные или гидравлические детали.
Это включенная в каталог механическая таль, рассматриваемая здесь для применения в системах подъема самосвальных прицепов. Окончательная пригодность зависит от конструкции прицепа, способа крепления и гидравлической системы.
В каталоге указано значение A — 24,00 дюйма, B — 28,63 дюйма, C — 19,00 дюйма, D — 5,00 дюйма, E — 47,00 дюйма, F — 18,00 дюйма и G — 14,50 дюйма.
| Параметр | Стоимость по каталогу |
|---|---|
| Модель | 621 |
| Категория продукта | Силовой подъемник |
| Размер А | 24.00 через |
| Размер Б | 28,63 дюйма |
| Размер С | 19.00 через |
| Размер Д | 5,00 дюйма |
| Размер Е | 47.00 через |
| Размер Ф | 18.00 через |
| Размер Г | 14,50 дюйма |
На странице поставки модели 621 не указано проверенное значение емкости. Вместимость должна быть проверена на соответствие полной конструкции прицепа и требованиям проекта.
Не автоматически. Перед принятием решения о замене необходимо проверить точки крепления, центры пальцев, зазор, перемещение кузова, гидравлические соединения и прочность рамы.
Размер E указан как 47,00 дюймов. Ее следует сравнить с доступной монтажной длиной, закрытым положением кузова, доступом для обслуживания и расположенными рядом элементами рамы.
Отправьте номер модели, сведения о прицепе, измеренное пространство для установки, расположение петель и штифтов, фотографии или чертежи, существующую информацию о гидравлике и необходимую последовательность подъема.
Для получения точного предложения отправьте в HCIC чертеж прицепа, монтажные размеры и имеющуюся информацию о гидравлике. При принятии окончательного решения следует использовать последний чертеж и полное подъемное устройство.
Jinan Huachen Industrial Co., Ltd. (HCIC) разрабатывает и производит гидравлические цилиндры и силовые агрегаты для транспортных средств и промышленного применения. Для проекта модели 621 HCIC может просмотреть имеющуюся информацию по установке и определить технические детали, необходимые для предложения OEM или замены.
