Ознакомьтесь с размерами гидроцилиндра между пальцами 53-4592-72, ходом 71,94 дюйма, портом NPTF 3/4 дюйма и каталожным весом 155 фунтов для планирования замены OEM.
Stroke:
1827 ммClosed length:
930 ммExtended length:
2757 ммPort:

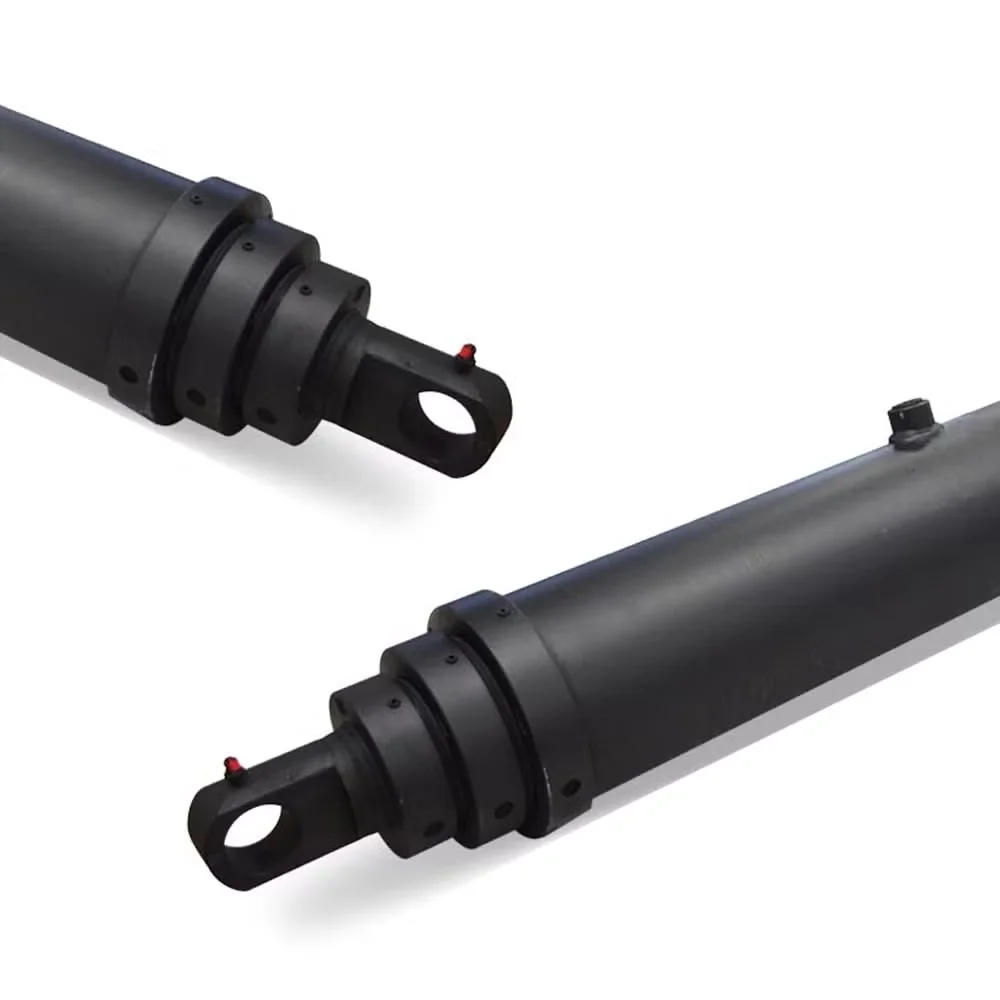

3/4 дюйма NPTFГидравлический цилиндр 53-4592-72 с шарнирным соединением представляет собой модель серии 4000, указанную в каталоге HCIC-2026. Его основное значение для проекта замены или OEM-проекта является размерным: в каталоге указаны ход, длина в закрытом и выдвинутом состоянии, геометрия крепления, порт, объем масла и вес в одной строке продукта.
Этот тип цилиндра выбирается не только по ходу хода. Центры пальцев, монтажные проушины, окружающий зазор, гидравлическое соединение и доступное пространство для обслуживания – все это должно соответствовать машине. Для покупателя, заменяющего существующий блок, самой безопасной отправной точкой является текущий чертеж цилиндра или полный набор полевых измерений.
| Элемент | Значение в дюймах | Значение показателя |
|---|---|---|
| Модель | 53-4592-72 | 53-4592-72 |
| Ряд | Серия 4000 | Серия 4000 |
| Инсульт, А | 71,94 дюйма | 1827 мм |
| Длина в закрытом состоянии, В | 36,62 дюйма | 930 мм |
| Развернутая длина, С | 108,56 дюйма | 2757 мм |
| Размер Д | 1,50 дюйма | 38 мм |
| Размер Е | 2,06 дюйма | 52 мм |
| Размер Ф | 2,00 дюйма | 51 мм |
| Размер Г | 7.00 в | 178 мм |
| Размер J | 2,06 дюйма | 52 мм |
| Размер К | 19,50 дюйма | 495 мм |
| Порт | 3/4 дюйма NPTF | 3/4 дюйма NPTF |
На странице каталога не указаны универсальное номинальное давление, номинальная нагрузка или гарантия производительности конкретной машины для этой модели. Эти требования должны быть подтверждены для фактического оборудования.
Цилиндр со штифтом передает движение через две точки крепления. Один конец соединяется с фиксированным кронштейном, а другой соединяется с подвижной конструкцией. Когда масло меняет длину цилиндра, расстояние между двумя штифтами меняется, и машина движется по заданной дуге.
Это делает важными расширенные и закрытые длины. В строке 53-4592-72 указаны 36,62 дюйма в закрытом положении и 108,56 дюйма в выдвинутом положении. Разница заключается в каталожном значении хода, но машине по-прежнему требуется достаточно физического пространства для цилиндра, штифтов, кронштейнов, шлангов и всего пути перемещения конструкции.
Размеры D, E, F, G, J и K также имеют значение при замене. Они могут контролировать взаимосвязь между корпусом цилиндра, монтажным оборудованием, расположением контактов и областью подключения. Цилиндр с правильным ходом, но неправильной монтажной геометрией может создать дорогостоящую проблему при установке.
Измерьте центры установленных пальцев в закрытом и выдвинутом положениях машины. Проверьте диаметр пальца, ширину кронштейна, расстояние между ушками, состояние втулки и направление, в котором нагрузка поступает в шарнир. Не принуждайте заменять кронштейн, который был разработан для другого монтажного размера.
Проведите машину по всему механическому диапазону с надежно изолированным гидравлическим контуром в соответствии с процедурой, принятой на объекте. Обратите внимание на наличие помех между корпусом цилиндра, штоком, кронштейнами, ограждениями, шлангами и близлежащими конструкциями. Расширенная длина — это только одна часть этой проверки.
В каталоге указан порт 3/4 дюйма NPTF. Соответствуйте стандарту фитинга и методу уплотнения, используемому в машине. Оставьте достаточную длину шланга для полного перемещения штифта к штифту, избегая при этом трения, резких изгибов и контакта с движущимися стальными конструкциями.
В каталоге указан объем заправочного масла 1,3 галлона и расширенный объем масла 4,0 галлона. Эти значения полезны для планирования, но вся система также включает объем шланга, объем клапана, уровень резервуара и рабочее положение машины. Перед вводом в эксплуатацию проверьте рабочий уровень масла.
Модель 53-4592-72 можно рассмотреть для использования в OEM-оборудовании или в проектах замены, для которых требуется определенный межштифтовой гидравлический цилиндр с каталожным ходом 71,94 дюйма. Это особенно актуально, когда у покупателя есть чертеж или существующий цилиндр для измерения и ему требуется соответствие размеров, а не общие рекомендации по цилиндру.
Перед принятием окончательного технического решения компания HCIC должна получить данные о нагрузке, рабочем давлении, угле движения, частоте циклов и фотографии установки. Эти сведения не заменяются строкой каталога.
Гидравлический цилиндр 53-4592-72 с соединением штифтов — это изделие, подходящее по размерам для проектов, в которых цилиндр должен соединять две рабочие точки посредством определенного хода 71,94 дюйма. Его длина в закрытом состоянии 36,62 дюйма, удлиненная длина 108,56 дюйма, порт NPTF 3/4 дюйма, объем заправки 1,3 галлона, расширенный объем 4,0 галлона и каталожный вес 155 фунтов обеспечивают четкую отправную точку для проверки OEM или замены.
Перед заказом отправьте в компанию HCIC размеры центров штифтов, сведения о кронштейне, гидравлические данные и чертежи машины. Это практический способ проверить, подходит ли модель ко всему механизму.
HCIC, также известная как Jinan Huachen Industrial Co., Ltd., поставляет гидравлические цилиндры, гидравлические силовые агрегаты и сопутствующие компоненты для транспортных средств, оборудования для обработки отходов, строительного и промышленного оборудования. Пригодность продукта должна быть подтверждена с учетом всей конструкции машины и применимых требований безопасности.
