HCIC 63-4402-104 представляет собой цилиндр опрокидывания со штифтом для прицепа с удлиненной длиной 108,56 дюйма, портом 3/4 NPTF и комплектом обслуживаемых уплотнений.
Hydraulic port:
3/4 НПТФOil volume listed:
Заполнение 1,8 галлона / удлинение 7,3 галлонаListed weight:

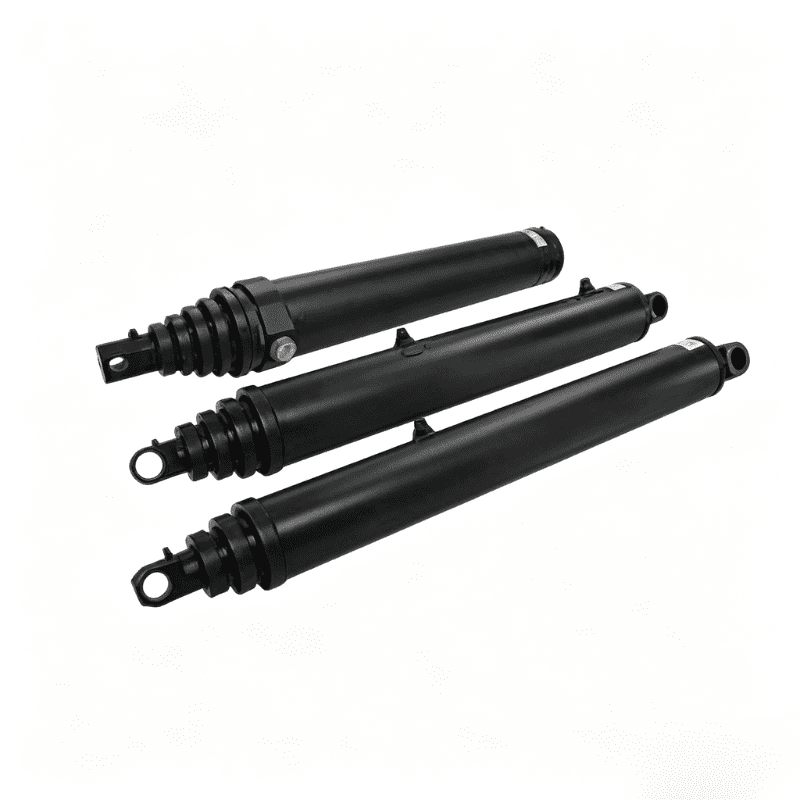

208 фунтов63-4402-104 — это цилиндр опрокидывания со штифтом серии 4000 для прицепа. Формат крепления «штырь к штифту» позволяет цилиндру соединяться между двумя точками крепления машины, не требуя отдельного фланца или монтажной опоры.
В каталоге указаны выдвинутый размер 108,56 дюйма (2757 мм), закрытый размер 71,94 дюйма (1827 мм) и порт 3/4 NPTF. В цилиндре также используется конструкция с самоотводом воздуха, предварительно нагруженное V-образное уплотнение и подшипник большей длины, предназначенный для обеспечения стабильной работы при монтажном исполнении, показанном в каталоге.
В этой статье рассматривается только модель 63-4402-104.
| Параметр | 63-4402-104 Спецификация |
|---|---|
| Серия продуктов | Серия 4000 |
| Тип монтажа | Штыревой монтаж |
| Размер А | 71,94 дюйма / 1827 мм |
| Размер Б | 36,62 дюйма / 930 мм |
| Размер С | 108,56 дюйма / 2757 мм |
| Размер Д | 1,50 дюйма / 38 мм |
| Размер Е | 2,06 дюйма / 52 мм |
| Размер Ф | 2,00 дюйма / 51 мм |
| Размер Г | 7,00 дюймов / 178 мм |
| Размер J | 2,06 дюйма / 52 мм |
| Размер К | 19,50 дюймов / 495 мм |
| Размер М | Н/Д в таблице каталога |
| Гидравлический порт | 3/4 НПТФ |
| Указан объем масла | Заполнение 1,8 галлона / удлинение 7,3 галлона |
| Указанный вес | 208 фунтов |

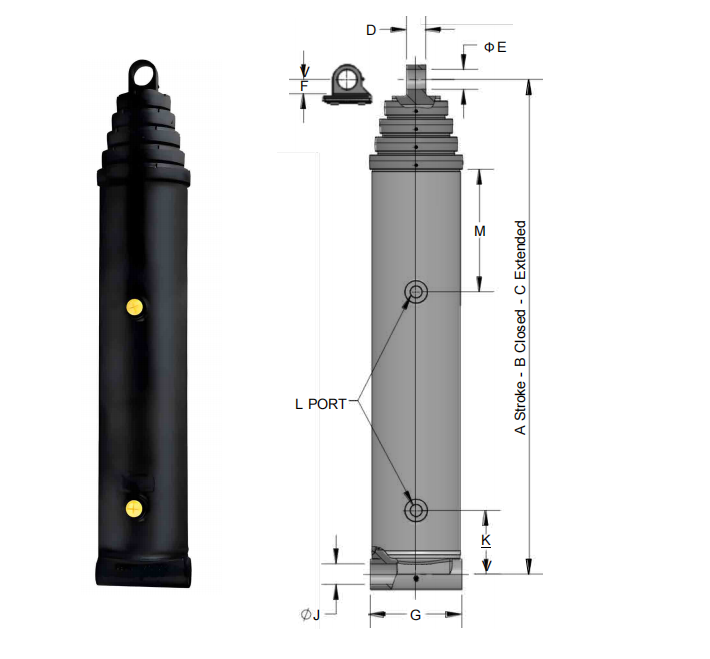

Буквы от A до M относятся к габаритному чертежу в каталоге HCIC. Перед заказом подтвердите полный установочный чертеж, размеры штифтов, рабочее давление и требования к гидравлическому контуру.

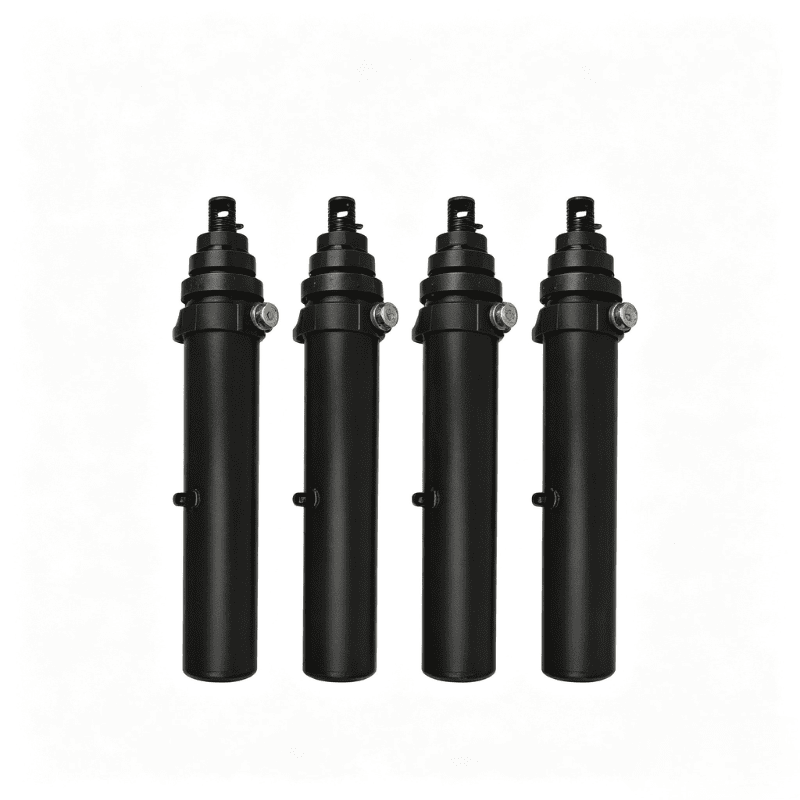

Гидравлический цилиндр со штифтом установлен между двумя точками проушины или проушины. Корпус цилиндра и соединение на конце штока передают нагрузку машины через штифты. Такая компоновка распространена там, где привод должен следовать за движением опрокидывающегося кузова, рычажного механизма или другой шарнирно-сочлененной конструкции.
Подгонка определяется не только закрытыми и расширенными размерами. Покупатель должен проверить:
- Расстояние между центрами пальцев на обоих концах
- Диаметр пальца и доступная ширина подшипника
- Зазор и выравнивание вилки
- Направление гидравлического порта
- Движение шланга на протяжении всего хода
- Механический зазор вокруг головки и конца стержня
Модель 63-4402-104 следует выбирать по утвержденному габаритному чертежу, а не только по общей длине.
В каталоге указана конструкция с автоматическим кровотечением. В практических монтажных работах это может помочь уменьшить количество захваченного воздуха, остающегося в цилиндре во время ввода в эксплуатацию. Контур машины по-прежнему необходимо заполнить и продуть в соответствии с процедурой производителя оборудования.
В указанном устройстве уплотнения используется предварительно нагруженное V-образное уплотнение с саморегулирующимся волнистым пружинным активатором. В каталоге в качестве опции также указан пакет уплотнений «Z» под напряжением. Окончательная конфигурация уплотнения должна быть подтверждена с учетом рабочей жидкости, диапазона температур и условий эксплуатации.
Головная гайка с резьбой указана как функция, обеспечивающая дополнительную прочность и регулировку уплотнения на месте. Он также обеспечивает практичный сервисный интерфейс, когда требуется проверка или регулировка уплотнений. Любая регулировка на месте должна соответствовать утвержденной процедуре технического обслуживания и не должна заменять изоляцию от давления и безопасную разборку.
В каталоге указана увеличенная длина подшипника для обеспечения устойчивости. При установке типа «штифт-штифт» направление важно, поскольку привод следует за движущейся конструкцией. Правильная центровка и надлежащее состояние штифтов остаются необходимыми; большая длина подшипника не делает цилиндр пригодным для неконтролируемой боковой нагрузки.
Модель 63-4402-104 преобразует гидравлическое давление в линейное движение. Когда масло попадает в соответствующий порт, давление воздействует на область поршня и выталкивает шток наружу или внутрь. Штифты на конце стержня и на конце колпака передают это движение на подключенный опрокидывающий механизм.
Полезный механизм определяется закрытыми и расширенными размерами в каталоге. Гидравлический клапан, подача насоса, защита от сброса давления и геометрия машины определяют фактическую скорость и усилие, доступные в эксплуатации.
Цилиндр не следует рассматривать как независимое подъемное устройство. Его выбор должен соответствовать гидравлическому контуру и механической конструкции, к которой он прикреплен.
- Штифтовое крепление для шарнирно-сочлененного гидравлического оборудования.
- Расширенный размер 108,56 дюйма / 2757 мм, указанный в каталоге
- Гидравлический порт 3/4 NPTF
- Конструкция с самоотводом, внесенная в список HCIC
- Предварительно загруженное V-образное уплотнение с саморегулирующимся пружинным блоком
- Дополнительный пакет уплотнений «Z» под напряжением, указанный в каталоге.
- Головная гайка с резьбой для дополнительной прочности и регулировки уплотнения на месте.
- Увеличенная длина подшипника для стабильности
- Закрытые и расширенные размеры доступны как в дюймах, так и в миллиметрах.
В каталоге штифтовый цилиндр серии 4000 отнесен к решениям гидравлического опрокидывания. Модель 63-4402-104 можно рассматривать для оборудования, в котором цилиндр необходимо монтировать между двумя штифтами, а доступная установочная оболочка соответствует размерам в каталоге.
Прежде чем подтвердить установку, проверьте все движение машины. Цилиндр должен иметь достаточный зазор при полном втягивании и выдвижении, а штифты должны оставаться выровненными при движении опрокидывающей конструкции. Также следует проверить прокладку шланга, чтобы соединение 3/4 NPTF не подвергалось перекручиванию или изгибу, выходящему за пределы ограничений, установленных производителем шланга.
Отправьте следующую информацию вместе с вашим запросом:
1. Тип машины и функция цилиндра.
2. Существующие размеры центров штифтов
3. Диаметр штифта и ширина вилки.
4. Требуемые закрытые и выдвинутые длины
5. Рабочее давление и расход насоса.
6. Гидравлическая жидкость и рабочая температура.
7. Ориентация портов и прокладка шлангов
8. Требуемый вариант уплотнения
9. Количество и пункт доставки.
10. Существующий чертеж цилиндра или четкие фотографии.
Чертеж особенно важен, когда сменный цилиндр должен соответствовать существующему опрокидывающему механизму.
HCIC производит гидравлические цилиндры и гидравлические силовые агрегаты для промышленного применения. На официальном сайте компании представлены стандартные, специализированные и нестандартные гидравлические решения.
Для замены или запроса OEM отправьте чертеж машины и полные размеры цилиндра. HCIC может просмотреть требования к установке, прежде чем утверждать окончательную спецификацию.
Для модели 63-4402-104 отправьте существующий чертеж цилиндра, размеры штифтов, условия работы и необходимое количество в HCIC для технической проверки.
