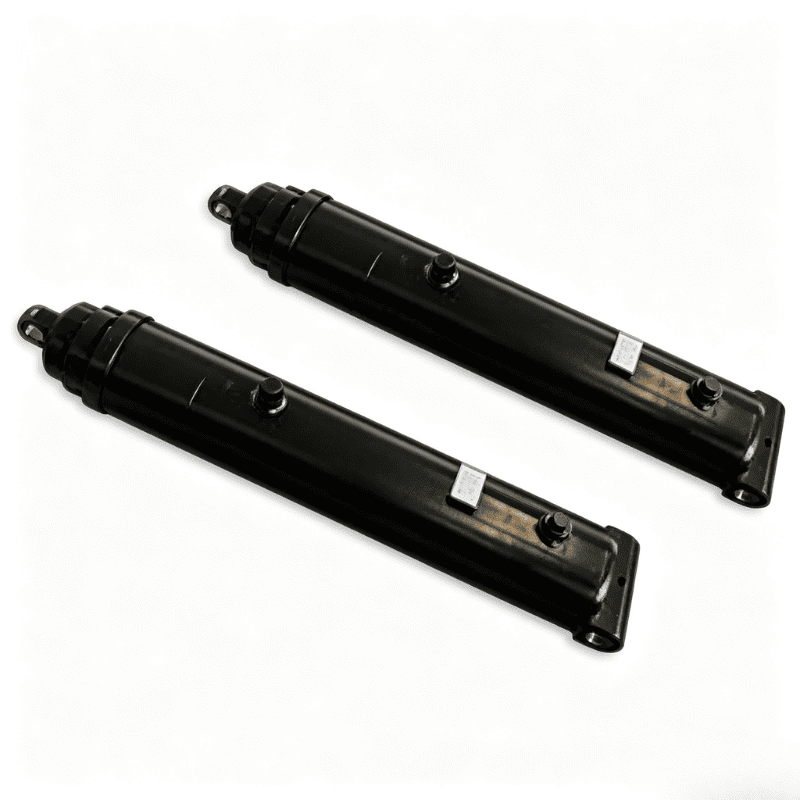

HCIC 63-4402-120 представляет собой подъемный цилиндр со штифтовым монтажом для самосвалов с удлиненной длиной 125,31 дюйма, портом 3/4 NPTF и комплектом обслуживаемых уплотнений.
Hydraulic port:
3/4НПТФOil volume listed:
Заполнение 2,2 галлона / удлинение 9,4 галлонаListed weight:
250 фунтов63-4402-120 — это подъемный цилиндр со штифтом серии 4000 для самосвалов. Его двухштыревая монтажная схема предназначена для шарнирно-сочлененной установки машины, при которой цилиндр работает между фиксированными точками крепления и следует за движением присоединенной конструкции.
В каталоге HCIC указан расширенный размер 125,31 дюйма (3183 мм), закрытый размер 84,19 дюйма (2138 мм) и порт NPTF 3/4 для этой модели. В каталоге также указаны конструкция с самоотводом воздуха, предварительно нагруженное V-образное уплотнение, регулируемая на месте головная гайка с резьбой и увеличенная длина подшипника для обеспечения устойчивости.
В этой статье рассматривается только модель 63-4402-120.
| Параметр | 63-4402-120 Спецификация |
|---|---|
| Серия продуктов | Серия 4000 |
| Тип монтажа | Штыревой монтаж |
| Размер А | 84,19 дюйма / 2138 мм |
| Размер Б | 41,12 дюйма / 1044 мм |
| Размер С | 125,31 дюйма / 3183 мм |
| Размер Д | 1,50 дюйма / 38 мм |
| Размер Е | 2,06 дюйма / 52 мм |
| Размер Ф | 2,00 дюйма / 51 мм |
| Размер Г | 7,00 дюймов / 178 мм |
| Размер J | 2,06 дюйма / 52 мм |
| Размер К | 19,50 дюймов / 495 мм |
| Размер М | Н/Д в таблице каталога |
| Гидравлический порт | 3/4 НПТФ |
| Указан объем масла | Заполнение 2,2 галлона / удлинение 9,4 галлона |
| Указанный вес | 250 фунтов |

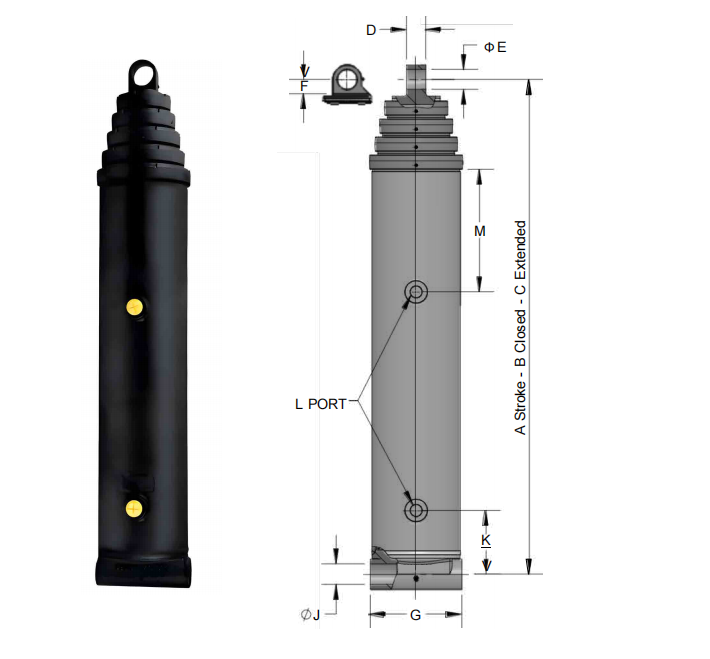

В размерах используются буквы, показанные на чертеже каталога HCIC. Перед размещением заказа подтвердите полный чертеж, детали штифтов, гидравлическое давление и установочные зазоры.
63-4402-120 устанавливается между двумя шпильками машины. Один конец соединяется с корпусом цилиндра, а другой — с креплением на конце штока. Когда гидравлический контур выдвигает или втягивает шток, центры штифтов передают линейное движение подключенному опрокидывающему механизму.
Схема крепления требует точной подгонки. Перед заменой существующего привода проверьте:
- Закрытые и увеличенные расстояния между центрами пальцев
- Диаметр пальца и ширина подшипника
- Выравнивание вилки при полном движении
- Положение порта и радиус изгиба шланга
- Зазор вокруг головной гайки и конца стержня
- Механические упоры и возможные боковые нагрузки
Правильная длина по каталогу сама по себе не является подтверждением того, что цилиндр подойдет к машине. Полный монтажный чертеж должен быть утвержден перед производством.
В каталоге указана конструкция с самопрокачкой для цилиндра серии 4000 со штифтом. Эта функция может помочь цилиндру выпустить захваченный воздух во время ввода в эксплуатацию, когда гидравлическая система заполнена и работает в соответствии с процедурой, установленной для оборудования.
Система по-прежнему нуждается в подходящих методах заполнения, удаления воздуха и очистки масла. Самопрокачка не избавляет от необходимости осматривать бачок, шланги и соединения.
Цилиндр поставляется с предварительно нагруженным V-образным уплотнением и саморегулирующимся пружинным блоком с волнистой пружиной. В каталоге в качестве опции также указан пакет уплотнений «Z» под напряжением. Окончательное расположение уплотнений должно быть подтверждено в зависимости от гидравлической жидкости, температуры и условий эксплуатации.
Головная гайка с резьбой указана для обеспечения дополнительной прочности и регулировки уплотнения на месте. Это дает обслуживающему персоналу определенный сервисный интерфейс для работ, связанных с уплотнениями. Перед выполнением любой операции по техническому обслуживанию изолируйте гидравлическое давление, поддержите подсоединенную конструкцию и следуйте процедуре безопасного обслуживания машины.
HCIC указывает на большую длину подшипника для обеспечения устойчивости. Это относится к приводу, который перемещает шарнирную конструкцию между двумя штифтами. Правильное выравнивание пальцев, состояние вилки и управление со стороны машины по-прежнему необходимы, поскольку цилиндр не предназначен для компенсации неконтролируемой боковой нагрузки.
Гидравлическое давление действует на поршень, создавая линейное движение штока. Корпус цилиндра и конец штока передают это движение через два штифтовых соединения. Гидравлический насос и регулирующий клапан определяют поток масла, а защита контура от давления ограничивает условия эксплуатации.
Для модели 63-4402-120 в каталоге указаны значения закрытых и расширенных размеров, используемые для проверки доступного диапазона хода. Разработчик машины должен подтвердить, что опрокидывающая конструкция может перемещаться по всему диапазону без заеданий, опускания цилиндра до дна или выталкивания цилиндра на непредусмотренный путь нагрузки.
- Штифтовое крепление для шарнирно-сочлененного опрокидывающего оборудования.
- Расширенный размер 125,31 дюйма / 3183 мм, указанный в каталоге
- Гидравлический порт 3/4 NPTF
- Конструкция с самоотводом, внесенная в список HCIC
- Предварительно загруженное V-образное уплотнение с саморегулирующимся пружинным блоком
- Дополнительный пакет уплотнений «Z» под напряжением, указанный в каталоге.
- Головная гайка с резьбой для дополнительной прочности и регулировки уплотнения на месте.
- Увеличенная длина подшипника для стабильности
- Размеры в дюймах и миллиметрах для планирования установки
Серия 4000 представлена в каталоге HCIC как решение для гидравлического опрокидывания. Модель 63-4402-120 подходит для рассмотрения в тех случаях, когда для оборудования требуется штифтовый цилиндр, а интерфейс машины соответствует указанным размерам.
Покупатель должен проверить путь нагрузки, выравнивание штифтов, рабочую скорость, давление, тип масла и прокладку шлангов. Более длинный выдвинутый размер делает планирование установки особенно важным: перед подтверждением установки проверьте транспортное или сложенное положение, положение полного опрокидывания и все промежуточные положения.
Для получения обзора по конкретному проекту предоставьте следующую информацию:
1. Тип машины и функция опрокидывания.
2. Существующие закрытые и расширенные центры штырей.
3. Диаметр пальца, ширина вилки и расположение подшипников.
4. Требуемое рабочее давление и расход насоса.
5. Гидравлическая жидкость и рабочая температура.
6. Ориентация портов и прокладка шлангов
7. Предпочтительные уплотнения или требования совместимости с жидкостями.
8. Информация о механическом упоре и зазоре.
9. Количество и назначение
10. Существующий чертеж, образцы измерений или фотографии.
Эти данные позволяют сверить размеры цилиндра с реальной машиной, а не только с номинальным названием модели.
HCIC производит гидравлические цилиндры и гидравлические силовые агрегаты для промышленного применения. На официальном сайте компании представлены стандартные, специальные и индивидуальные гидравлические решения.
Для замены 63-4402-120 или проекта OEM отправьте существующий чертеж цилиндра и сведения о интерфейсе машины. HCIC может проверить установку и подтвердить окончательную конфигурацию перед началом производства.
Для модели 63-4402-120 отправьте чертеж машины, размеры штифтов, условия эксплуатации и необходимое количество в HCIC для технической проверки.
