Если вы пользуетесь мобильной техникой — будь то прицеп-самосвал, сельскохозяйственный погрузчик, подъемная стрела или уплотнитель мусора — вы, вероятно, видели, как это происходит:
Устанавливается совершенно новый цилиндр. Рабочее давление находится в пределах номинальных характеристик насоса. Гидравлическое масло чистое. Тем не менее, через несколько сотен циклов стержень дворника изгрызается, втулка сальника имеет царапины с одной стороны, и гидравлическая жидкость капает через первичное уплотнение шатуна.

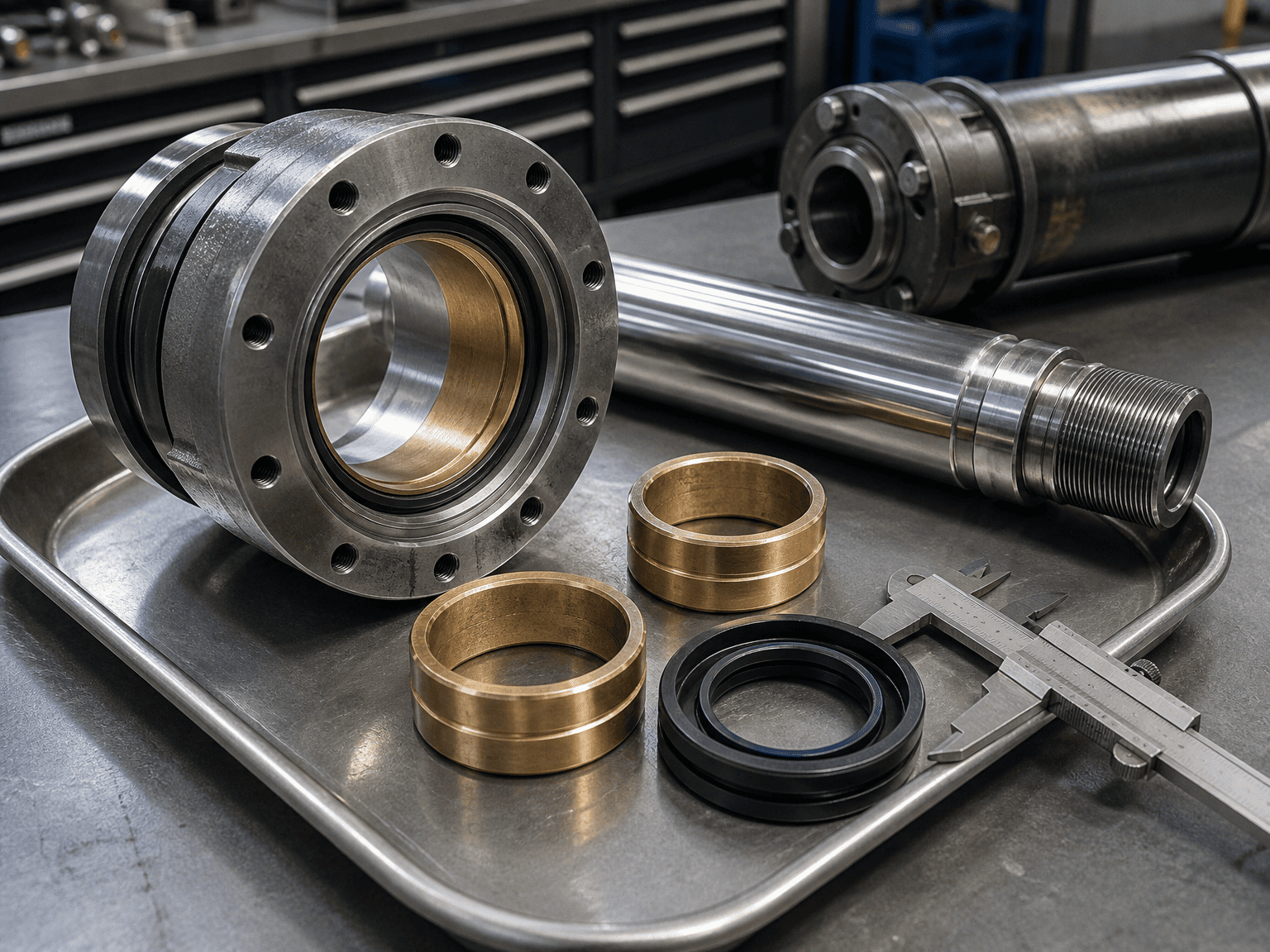

Первым инстинктом часто является обвинение производителя уплотнений или предположение о плохом хромировании. Но когда вы разбираете цилиндр, характерный признак почти всегда один и тот же: сильный износ на одной стороне втулки сальника шатуна в сочетании с износом щелевого кольца поршня на противоположной стороне.
Это не скачок давления или дефект уплотнения. Это боковая нагрузка, и при полном ходе она является убийцей гидроцилиндров номер один.
Гидравлические цилиндры спроектированы так, чтобы обеспечивать линейное толкание и тягу вдоль центральной оси. Они не являются опорными балками конструкции. Однако в реальных машинах изменения геометрии, изгиб шасси, смещение пальцев и неравномерность нагрузки постоянно создают боковые силы.
Вот механическая реальность:
1. Пролет подшипника сокращается при полном выдвижении: когда шток цилиндра полностью втянут, расстояние между подшипником поршня и передней втулкой сальника максимально. Цилиндр имеет прочную внутреннюю опору.
2. Множитель рычага: когда цилиндр полностью выдвигается, поршень приближается к переднему сальнику. Внутреннее расстояние между двумя опорными подшипниками (пролет подшипника) становится очень коротким, а внешнее плечо момента (выдвинутый стержень) становится очень длинным.
3. Сильное контактное давление. Даже небольшая боковая сила в 200 фунтов на проушине стержня создает огромный изгибающий момент. При небольшом расстоянии друг от друга внутренние силы реакции между штоком и сальниковой втулкой могут достигать тысяч фунтов на квадратный дюйм, разрушая смазочную масляную пленку и вызывая истирание.
Стопорная трубка представляет собой внутреннюю стальную или алюминиевую втулку, надеваемую на шток поршня внутри цилиндра, между поршнем и головкой переднего сальника.
Он физически предотвращает перемещение поршня вперед к передней головке при полном ходе.
Остановив поршень за несколько дюймов до того, как он достигнет сальника, стопорная трубка фиксируется на минимальном расстоянии от подшипника.
Без запорной трубки: в цилиндре с ходом поршня 60 дюймов при полном выдвижении между поршнем и сальниковыми подшипниками может оставаться всего от 3 до 4 дюймов.
С 6-дюймовой стопорной трубкой: минимальный пролет подшипника при полном выдвижении увеличивается до 9 или 10 дюймов, что снижает внутреннее контактное напряжение и перекос штока более чем вдвое.
В стандартной промышленной и мобильной гидравлике (в соответствии с техническими рекомендациями NFPA и ISO) настоятельно рекомендуется использовать запорную трубку, если эффективный ход превышает 40 дюймов (около 1000 мм) или когда цилиндр работает горизонтально с шарнирными или штифтами.
Основные рекомендации по выбору размера:
1. Ход поршня менее 40 дюймов: стандартного диапазона подшипников обычно достаточно для циклов умеренной нагрузки при условии правильного выравнивания.
2. Ход более 40 дюймов: добавьте 1 дюйм стопорной трубки на каждые 10 дюймов хода более 40 дюймов.
Если вы проектируете новую машину или устраняете неполадки в полевых условиях, используйте этот контрольный список из 4 шагов:
Жесткие опоры или фланцевые крепления не допускают углового смещения. Если рама вашей машины прогибается во время работы (например, самосвальный кузов скручивается под неравномерной нагрузкой на гравий), перейдите на опоры сферических подшипников или поворотные скобы. Сферические подшипники допускают самовыравнивание на 3–5°, предотвращая застревание стержня в сальнике.
Тонкий стержень прогибается при сжатии колонны, прежде чем полностью прогибается. Если отклонение превышает 0,002–0,005 дюйма на фут хода, это приведет к деформации кромки уплотнения. Увеличение на один стандартный диаметр стержня (например, с 1,50 дюйма до 1,75 дюйма или 2,00 дюйма) резко увеличивает момент сопротивления сечения и сопротивление изгибу.
Стандартный контакт металл-металл приводит к мгновенному истиранию, как только боковая нагрузка выходит за пределы масляной пленки. Компенсационные кольца из высококачественного композитного материала (например, из стеклонаполненного нейлона, фенольной смолы или фосфористой бронзы) поглощают боковые удары и внедряют микрочастицы, не повреждая хромированный стержень.

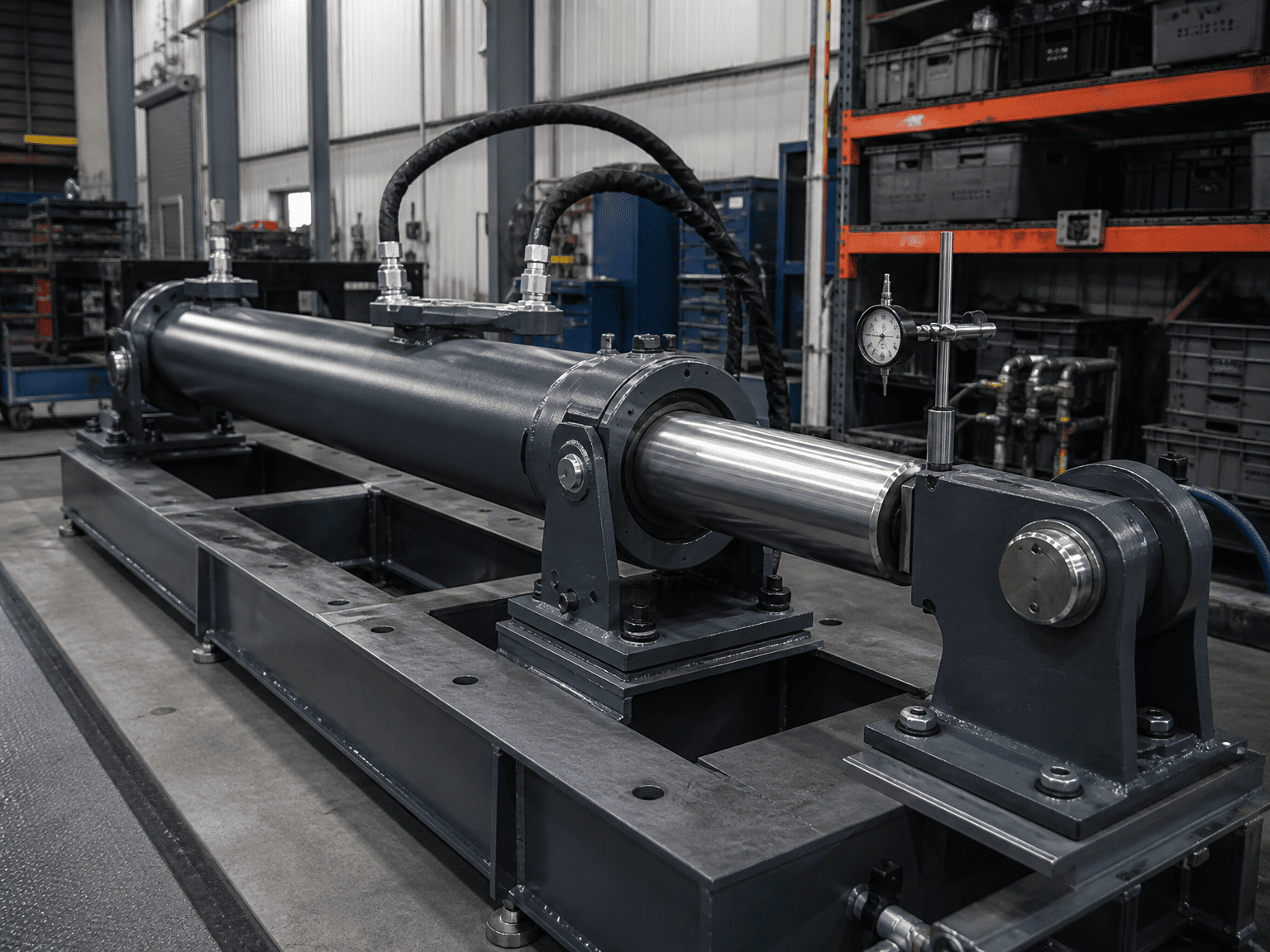

При первоначальной сборке машины убедитесь, что оба монтажных штифта строго параллельны. Угловое смещение в 1 миллиметр на расстоянии 4 футов может создать постоянную боковую предварительную нагрузку в сотни фунтов даже до того, как цилиндр поднимет какую-либо полезную нагрузку.
При запросе индивидуальной конструкции гидроцилиндра или проверки замены для приложений с высокими боковыми нагрузками предоставление следующих ключевых деталей ускорит инженерную проверку:
Условия эксплуатации и рабочий цикл: максимальное рабочее давление (фунты на квадратный дюйм/бар), частота циклов, тяговые/толкающие нагрузки.
Тип крепления и центры штифтов: размеры втянутых и выдвинутых штифтов, диаметры штифтов и необходимость использования сферических подшипников. Известные боковые силы или угловые
Несоосность: ожидаемый прогиб рамы, ветровые нагрузки или смещение точек шарниров. Признаки текущей неисправности: при замене существующего цилиндра поделитесь фотографиями изношенного штока поршня, втулки сальника и кромок уплотнения.
