Когдагидравлический цилиндрначинает подтекать, первой реакцией часто является заказ замены уплотнения. Это может на короткое время восстановить машину, но не объясняет, почему оригинальное уплотнение вышло из строя. Если стержень имеет задиры, поврежден паз или неправильно установлен сальник, новый сальник может выйти из строя на том же месте.
Перед очисткой деталей запишите место утечки, рабочее состояние, направление цикла, температуру жидкости и время с момента последнего ремонта. Сфотографируйте внешнюю утечку и отметьте ориентацию снятых деталей. Мелкие детали могут исчезнуть при разборке.
Анализ неудач должен отличать видимые доказательства от предположений. Поврежденное уплотнение может показать, что произошло на контактной поверхности, но само по себе не может выявить первоначальную причину.
Жидкость, появляющаяся вокруг штока у сальника, обычно привлекает внимание к состоянию уплотнения штока, грязесъемника, направляющей, поверхности штока или сальника. Проверьте, появляется ли утечка во время выдвижения, втягивания, удержания на холостом ходу или во всех трех состояниях.
Наличие жидкости в сальниковом соединении может быть связано со статическим уплотнением, состоянием крепежа, поверхностью соединения или проблемой сборки. Не вините автоматически динамическое уплотнение штока, когда жидкость поступает из неподвижного интерфейса.
Цилиндр может потерять удерживающую способность или сместиться без видимого внешнего масла. Возможные причины включают повреждение уплотнения поршня, износ между поршнем и трубкой, утечку клапана или проблему на уровне системы. Прежде чем определить цилиндр как единственную причину, необходимо провести контролируемое испытание.

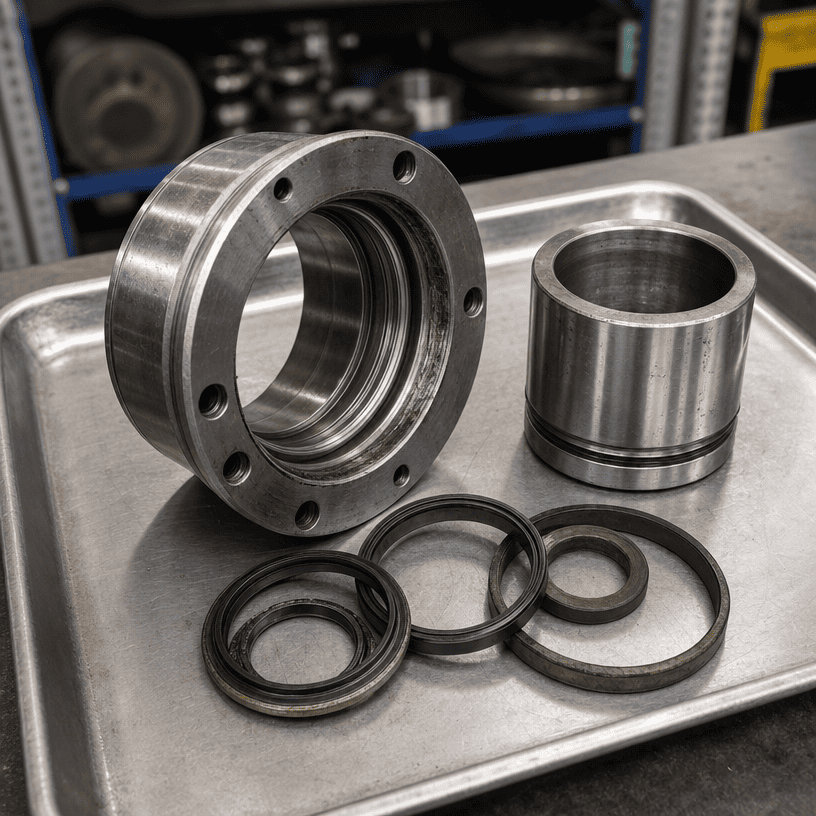

Сохраняйте снятые уплотнения в том порядке и ориентации, в которых они были сняты. Отдельные уплотнения штока, грязесъемники, направляющие кольца, поршневые уплотнения и статические уплотнения. Используйте чистую упаковку и отметьте конец стержня, сторону давления и направление установки, если это известно.
Не растягивайте эластомерное уплотнение без необходимости во время его снятия. Не прорезайте именно ту область, которую необходимо проверить. Если пломба распалась, сохраните все найденные части и отметьте, не пропал ли материал.
Цель этого шага проста: печать должна оставаться вещественным доказательством, а не превращаться в неотслеживаемую запчасть на грязном столе.
Закругленная кромка может указывать на длительный скользящий контакт, но ее следует интерпретировать вместе с состоянием штока, смазкой и историей эксплуатации. Гладкий внешний вид сам по себе не является признаком чрезмерного давления или неправильного материала.

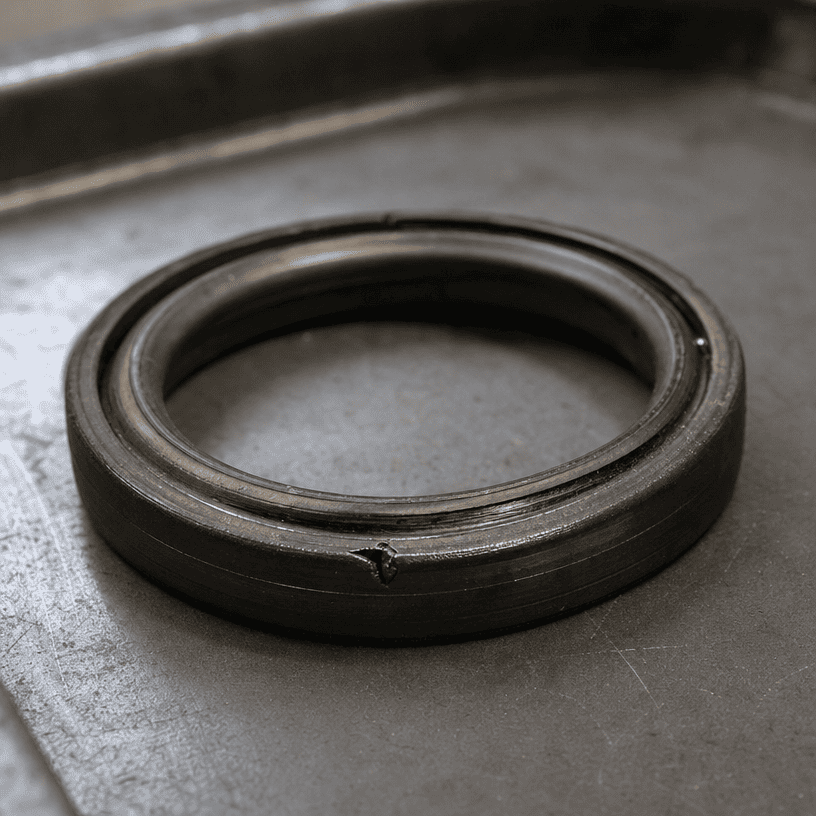

Чистый срез может указывать на повреждение при установке, острый край, резьбу или шпоночную канавку, пересекающую уплотнение, или на посторонний предмет, попавший во время сборки. Проверьте путь, используемый для установки уплотнения, вместо замены уплотнения, не проверяя геометрию входа.
Уплотнение, вставленное в зазор, может иметь тонкий вытянутый край, защемление или отсутствие материала. Возможные причины включают чрезмерный зазор, условия давления, поврежденные канавки, неправильную ориентацию уплотнения или несовместимый профиль уплотнения.
Затвердевание или трещины могут быть связаны с температурным воздействием, старением, химической несовместимостью или неподходящим хранением. Прежде чем выбирать состав для замены, проверьте жидкость, историю температур и условия хранения.
Набухшее уплотнение может указывать на несовместимость жидкостей, загрязнение или температурное воздействие. Для правильного диагноза необходимы оригинальный материал уплотнения, характеристики жидкости и история эксплуатации. Не идентифицируйте соединение только по внешнему виду.
Частицы, вдавленные в уплотнительную кромку, могут создать путь утечки и поцарапать сопрягаемую поверхность. Осмотрите шток, трубку, грязесъемник, чистоту жидкости и место сборки. Замена уплотнения без устранения источника частиц оставляет механизм отказа на месте.
Проверьте шток на наличие продольных задиров, точечной коррозии, коррозии, повреждений хрома, вмятин и полированной ленты в месте прохождения уплотнения. Протирайте поверхность чистой тканью только после соблюдения правил техники безопасности на объекте; неровный край может повредить ткань и инспектор.
Стержень может выглядеть ярким, но при этом иметь дефект, порезавший кромку уплотнения. Визуальный осмотр должен сопровождаться соответствующими измерениями, когда применение критично или повреждение поверхности трудно определить.
Осмотрите отверстие сальника, направляющую поверхность и канавки уплотнения на наличие заусенцев, износа, царапин и деформации. Направляющая контролирует положение стержня; если оно изношено, уплотнение может быть вынуждено компенсировать движение, для поглощения которого оно не предназначено.
На наличие внутренней утечки или неустойчивой фиксации проверьте трубку, уплотнение поршня и изнашиваемые поверхности. Обращайте внимание на задиры, необычные полосы контакта и повреждения, сконцентрированные на одной стороне. Эти признаки могут указывать на проблемы с выравниванием или нагрузкой, но вывод должен основываться на полной сборке.
| Доказательство | Возможное направление расследования |
|---|---|
| Один резкий разрез на пути установки | Заусенцы, резьба, шпоночная канавка или неправильный инструмент для установки |
| Повреждения по всей окружности уплотнения | Посадка, давление, зазор, материал или рабочее состояние |
| Односторонний браслет | Износ направляющей, соосность, отклонение стержня или неравномерный контакт |
| Следы частиц возле кромки | Работа стеклоочистителя, чистота жидкости или загрязнение узла |
| Затвердевший или потрескавшийся материал | Температура, старение, хранение или совместимость с жидкостями |
| Повторяющийся отказ при одном и том же положении хода | Дефект поверхности стержня или трубки в фиксированном месте |
Это направления расследования, а не автоматические диагнозы. Рисунок уплотнения следует сравнить с чертежом цилиндра, данными о жидкости и историей эксплуатации.
Замененное уплотнение может выйти из строя раньше, если первоначальная причина остается в машине. Общие примеры включают в себя:
- Установка уплотнения на незащищенную резьбу или шпоночный паз.
- Оставление заусенцев в канавке или сальнике
- Повторное использование поврежденной направляющей или дворника.
- Игнорирование забитого или корродированного стержня.
- Выбор уплотнения без проверки совместимости жидкости и температуры
- Установка уплотнения в неправильном положении.
- Попадание грязи в открытый цилиндр во время сборки
- Возврат цилиндра в несоосное монтажное положение.
Ремонт должен быть направлен на поврежденное уплотнение и состояние поверхности или сборки, повлиявшее на него.
Ремонт только уплотнения может быть целесообразным, если сопрягаемые поверхности, канавки, направляющая и трубка находятся в требуемом состоянии, а неисправность связана с проблемой замены.
Более широкий обзор цилиндра более целесообразен, когда на штоке имеются глубокие царапины, изношена направляющая, поврежден сальник, наблюдается ненормальный износ трубки, продолжается внутренняя утечка или та же неисправность возвращается после правильной сборки.
Решение должно основываться на результатах проверки и стоимости повторного простоя, а не только на цене комплекта уплотнений.
Для замены или анализа неисправности предоставьте:
- Чертеж цилиндра или четкие размеры.
- Диаметр цилиндра, диаметр штока и ход поршня
- Монтажные размеры и информация о портах
- Фотографии всего цилиндра и поврежденных частей.
- Положение и ориентация уплотнения
- Тип жидкости и диапазон рабочих температур
- Информация о давлении и цикле, если она доступна.
- Описание момента возникновения утечки
- История предыдущих замен уплотнений
- Состояние стержня, направляющей, сальника и трубки.
Четкие доказательства помогают отделить запрос на замену размеров от анализа первопричин.
Выход из строя гидравлического уплотнения — это запись контакта между уплотнением, его сопрягаемыми поверхностями и рабочей средой. Сохраните детали, пометьте их ориентацию, осмотрите стержень и направляющую, проверьте условия жидкости и температуры и отделите видимые доказательства от предположений.
Для замены OEM или технической проверки предоставьте размеры цилиндра вместе с фотографиями и историей неисправностей. Надежное решение начинается с понимания того, почему уплотнение вышло из строя, а не просто с установки нового.
