I. Опасность: цилиндр с давлением 3000 фунтов на квадратный дюйм выходит из строя при давлении 1200 фунтов на квадратный дюйм.
Распространенной и дорогостоящей ошибкой в гидравлическом проектировании является расчет толкающей силы цилиндра исключительно на основе гидравлического давления и площади поршня:
F = P × Апистон
Согласно этой простой формуле, цилиндр диаметром 4 дюйма при давлении 3000 фунтов на квадратный дюйм будет развивать тягу примерно 37 700 фунтов (167,7 кН). Если ход цилиндра составляет всего 12 дюймов, шток легко выдерживает такую нагрузку.
Однако если увеличить ход того же цилиндра до 60 или 80 дюймов, и применение той же сжимающей тяги в 37 700 фунтов часто приводит к поломке или постоянному изгибу штока поршня, как зубочистка - часто, когда давление в системе достигает только 1000–1500 фунтов на квадратный дюйм.
Этот катастрофический вид разрушения не является нарушением предела текучести материала при растяжении; это упругий изгиб колонны. При использовании с длинным ходом поршня структурная стабильность тонкого штока поршня полностью превосходит номинальное давление цилиндра.
II. ФизикаГидравлический цилиндрПотеря устойчивости: теория колонн Эйлера
Когдагидравлический цилиндрРастягивается под сжимающей нагрузкой, конструкция ведет себя как длинная, тонкая несущая колонна. Максимальная теоретическая сжимающая нагрузка, которую может выдержать тонкая колонна до того, как возникнет боковая неустойчивость, определяется формулой критического выпучивания Эйлера:
Fcr = π² E I / Le² = π² E I / (K · L)²
Где:
- Fcr = критическая продольная нагрузка Эйлера (Н или фунт-сила)
- E = модуль упругости материала стержня (для типичной углеродистой/легированной стали E ≈ от 200 до 210 ГПа или 29 × 10⁶ фунтов на квадратный дюйм)
- I = момент инерции площади поперечного сечения сплошного круглого стержня (м⁴ или дюйм⁴)
- L = общее увеличенное монтажное расстояние между точками крепления (м или дюймы)
- K = эффективный коэффициент длины колонны, основанный на условиях монтажа цилиндра.
- Le = K · L = эффективная длина продольного изгиба
III. Расчет момента инерции твердых стержней:
Для цельного круглого штока диаметром dr:
Я = π др⁴ / 64
Обратите внимание, что момент инерции зависит от диаметра стержня в четвертой степени (dr⁴). Это означает, что незначительное увеличение диаметра стержня приводит к значительному увеличению сопротивления продольному изгибу:
- Увеличение диаметра стержня с 2,0 до 2,5 дюйма (увеличение диаметра на 25%) увеличивает сопротивление продольному изгибу на 144% (2,44×).
IV. Расчет безопасной рабочей нагрузки и рекомендуемых коэффициентов безопасности
Никогда не эксплуатируйтегидравлический цилиндрблизко к критическому пределу потери устойчивости Fcr. В реальных условиях эксплуатациигидравлические цилиндрыиспытывают небольшие эксцентриситеты, незначительный люфт штифтов, скачки ускорения и неизбежные боковые нагрузки.
Допустимая расчетная тяга Fallow должна включать строгий коэффициент безопасности Sf:
Пар = Fcr / Sf
Рекомендуемые рекомендации по факторам безопасности:
- Стационарные промышленные машины (чистые, управляемые): минимум Sf ≥ 2,5–3,0.
- Передвижная техника общего назначения (самосвалы, погрузчики, мусороперерабатывающее оборудование): минимум Sf ≥ 3,0–3,5.
- Высокий риск/подъем персонала (подъемные платформы, автокраны, автокраны): минимум Sf ≥ 3,5–4,5.
V. Коэффициент гибкости и переход к формуле Джонсона
Формула Эйлера предполагает чисто упругий изгиб и справедлива только для тонких колонн, у которых коэффициент гибкости λ превышает порог перехода колонны λc.
λ = Le/rg = (K · L)/(dr/4) = 4 K L/dr
Где rg = √I/A = dr / 4 — радиус инерции.
Для типичной хромистой стали 1045 или 4140 порог перехода λc ≈ 85–105:
- Если λ > λc (длинные тонкие стержни): используйте формулу Эйлера (разрушение из-за упругой нестабильности).
- Если λ ≤ λc (стержни от короткого до среднего): используйте параболическую формулу Джонсона или стандартный предел текучести (разрушение из-за текучести при сжатии или неупругого изгиба).
VI. 4 распространенных инженерных оплошности OEM, которые приводят к изгибу стержней
-

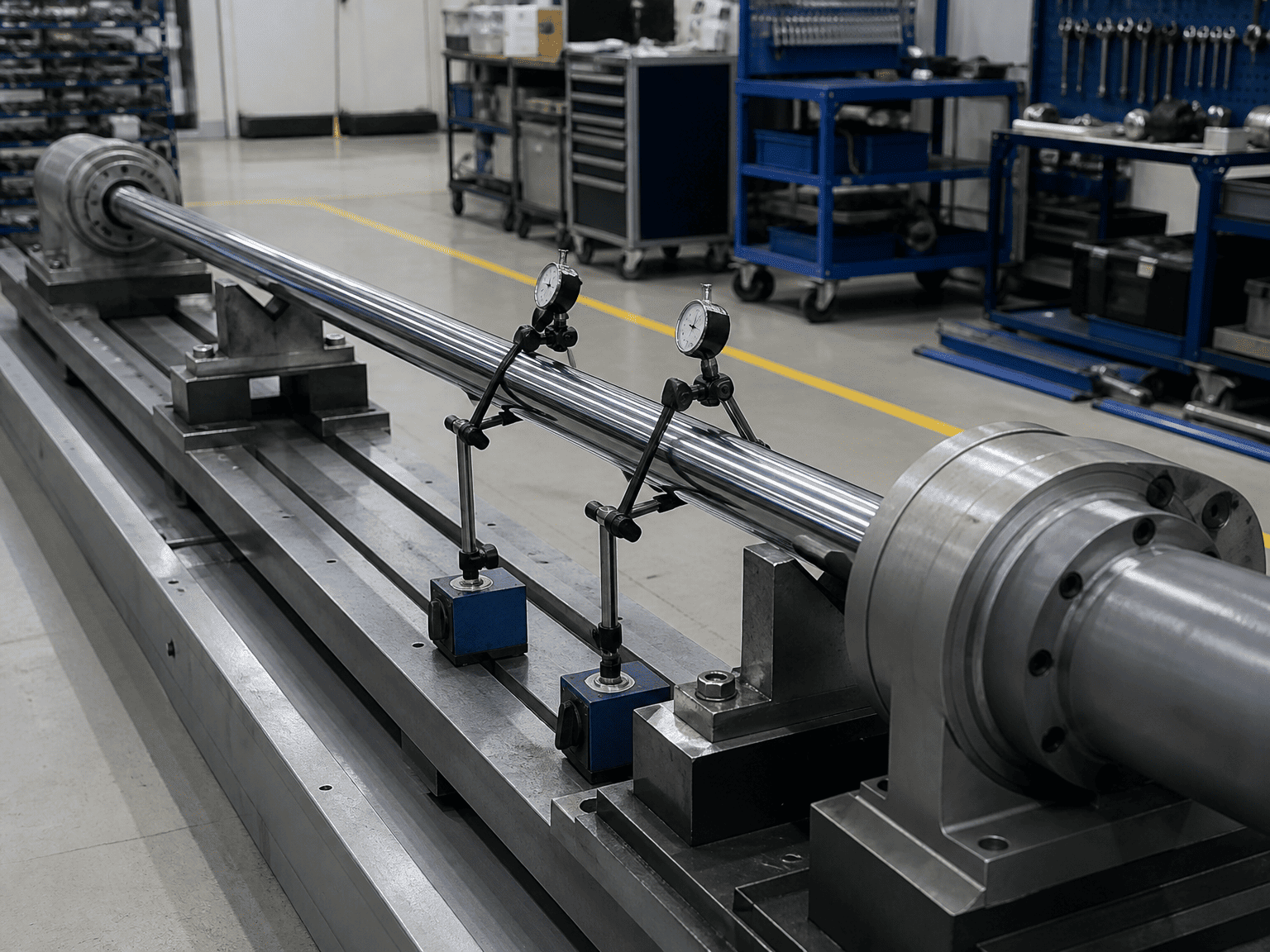

Расчет потери устойчивости при втянутой длине вместо полностью выдвинутой длины:Самый уязвимый момент возникает, когда шток находится на 100% ходе, когда L максимально.
-
Игнорирование горизонтального прогиба под собственным весом:На длинных горизонтальных цилиндрах (длина хода > 2 метров) тяжелый хромированный стержень слегка провисает под действием силы тяжести, создавая встроенную эксцентричную нагрузку, которая ускоряет коробление.
-
Предполагая, что крепления штифтов остаются без трения:Со временем ржавые или несмазанные шарнирные пальцы заклинивают, превращая шарнирное крепление в частично заблокированное, нагруженное крутящим моментом соединение, вызывающее изгибающие моменты.
-
Пренебрежение схемами регенерации:Дифференциальные/регенерационные контуры подвергают как крышку, так и сторону штока полному давлению насоса, поддерживая полную силу толкания колонны и одновременно уменьшая запас конструкции.
VII. Что необходимо отправить при определении размеров длинноходовых цилиндров с HCIC
Чтобы получить полную проверку устойчивости и анализ колонки FEA от инженеров HCIC, предоставьте:
- Диаметр рабочего цилиндра, ход поршня и максимальное давление сброса гидравлической системы
- Монтажная геометрия машины и чертеж поворотного кронштейна (для подтверждения К-фактора)
- Ориентация монтажа (горизонтальная, вертикальная при нажатии вверх/вниз или угловая дуга)
- Внешние направляющие ограничения (свободная ненаправляемая нагрузка или прецизионные линейные направляющие)
- Рабочий цикл, скорость рабочего цикла и условия окружающей среды
VIII. Партнер с HCIC в области проектирования тяжелых условий эксплуатации и нестандартных цилиндров
HCIC занимается сертифицированным гидротехническим проектированием, 3D-моделированием CAD и изготовлением цилиндров по индивидуальному заказу для тяжелого мобильного и промышленного оборудования по всему миру.
