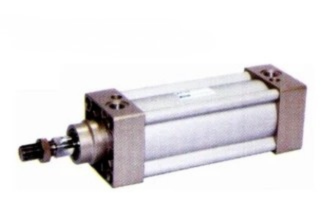

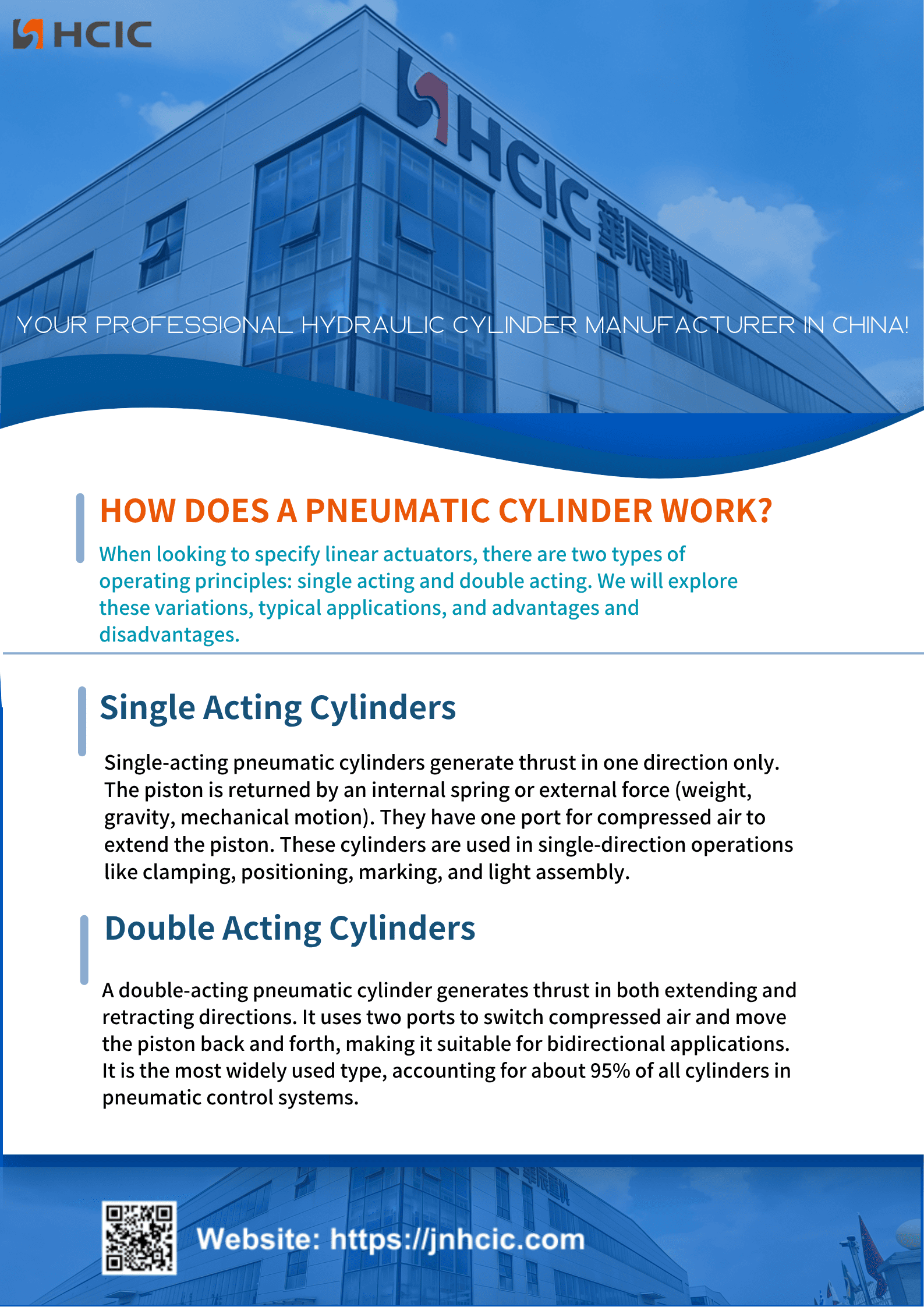

Пневматический цилиндр одностороннего действия создает тягу или рабочую силу только в одном направлении. Он использует встроенную пружину или внешние силы, такие как гравитация, вес или механическое движение, чтобы втянуть поршень обратно в исходное положение.
Эти цилиндры имеют только одно впускное отверстие для воздуха, которое подает сжатый воздух в камеру, чтобы подтолкнуть поршень в заданное положение.
Пневматические цилиндры одностороннего действия созданы для односторонних рабочих задач. Обычно они используются для зажима, позиционирования деталей, маркировки, перемещения с коротким ходом и легких сборочных работ.

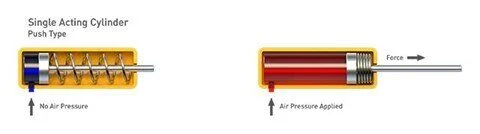

(1). Приложение давления воздуха создает толчок, «толкая» поршень:

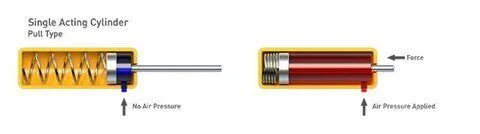

(2). Приложение давления воздуха создает тягу, «тянущую» поршень:
Простая и понятная конструкция
Компактная, компактная конструкция
Снижение затрат на регулирующие клапаны и трубопроводы воздухопроводов.
Использует вдвое меньше сжатого воздуха по сравнению с цилиндром двойного действия того же размера.
Сторона пружинного возврата открыта для окружающего воздуха, пропуская внутрь пыль и мусор, что приводит к поломкам и сокращению срока службы цилиндра.
Рабочие характеристики пружины со временем ослабевают, что приводит к неустойчивому конечному положению хода.
Диаметр отверстия и длина хода ограничены размером и силой внутренней пружины.
Небольшое снижение толкающей силы, поскольку пружина сопротивляется движению поршня вперед.

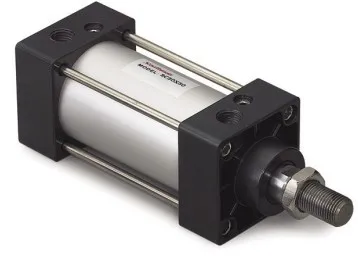

Пневматический цилиндр двойного действия генерирует силу в обоих направлениях, толкая поршень наружу и втягивая его обратно внутрь.
Эта конструкция оснащена воздушными портами на обоих концах и перенаправляет воздух под высоким давлением между двумя портами, чтобы перемещать поршень вперед и назад. Он незаменим для задач, требующих двунаправленного движения, таких как открытие и закрытие промышленных ворот и заслонок.
Цилиндры двойного действия являются наиболее широко используемыми линейными приводами, на их долю приходится около 95% цилиндров, применяемых в пневматических системах управления.
Они являются оптимальным выбором для тяжелых операций, длинных ходов и требований к высоким усилиям, которые не могут удовлетворить цилиндры одностороннего действия. Небольшие модели двойного действия также подходят для работ, требующих точных фиксированных конечных положений как при выдвижении, так и при втягивании.

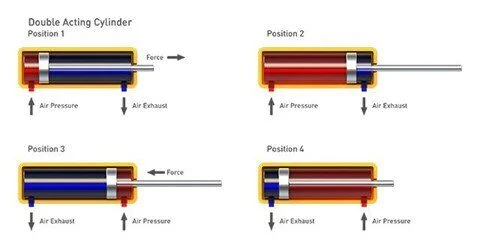

Вот как они работают:
- Почти все пневматические цилиндры стандарта ISO имеют конструкцию двойного действия.
- Более широкий диапазон размеров отверстий и длин хода, чем у моделей одностороннего действия.
- Множество пользовательских модификаций базовой рамы двойного действия.
- Нет встроенного замка, удерживающего поршень в устойчивом положении в середине хода.
- Воздух сжимаем, поэтому для плавного и устойчивого движения при подаче необходим гидравлический рабочий цилиндр.
- Агрегатам с длинным ходом необходима дополнительная опора штока поршня, чтобы предотвратить изгиб и обеспечить плавность работы.
