​Популярное руководство по выбору востребованных гидравлических цилиндров

I. Предисловие: ОбщееГидравлический цилиндрОшибки выбора, совершаемые зарубежными покупателями

1.1 Реальные проблемы, вызванные неправильным выбором цилиндра

Покупатели в Северной Америке, Европе и Австралии часто выбирают цилиндры только по длине и толщине ствола, игнорируя соответствие рабочим условиям.

Многие устанавливают рулевые цилиндры на тракторы и прицепы-самосвалы. Продолжительная ухабистая работа приводит к быстрому ослаблению рулевых тяг и изгибу поршневых штоков. Дешевые цилиндры с тонкой сварной головкой трескаются под большой нагрузкой, что приводит к остановке производства и дополнительным затратам на техническое обслуживание.

Четыре типа цилиндров охватывают более 90% глобальных замен и заказов OEM. В этом руководстве представлены популярные модели, а также практические рекомендации по выбору для сотрудников отдела закупок и оптовых продавцов запчастей.

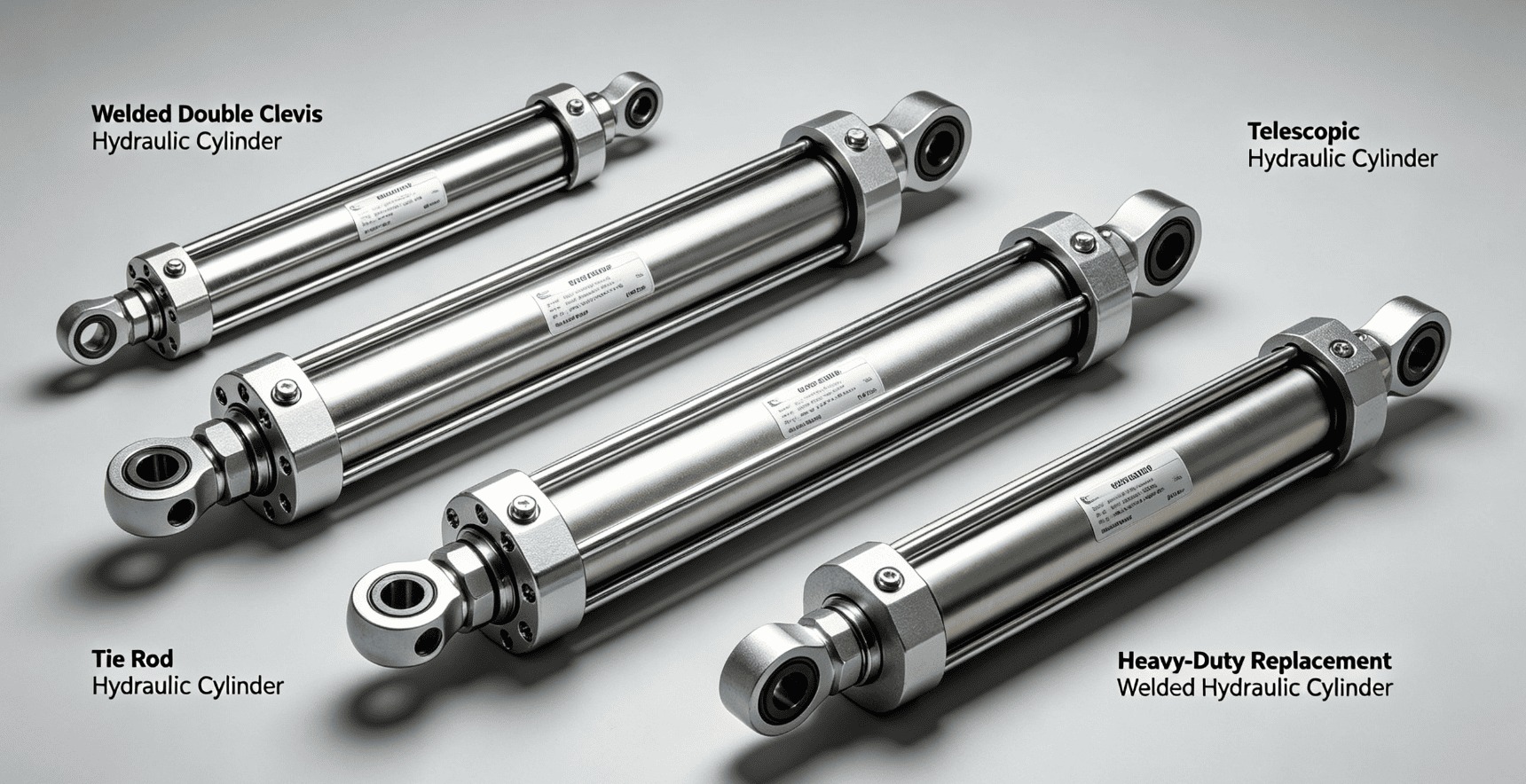

1.2 Четыре самых продаваемых гидравлических цилиндра на зарубежном рынке

Сварной гидроцилиндр с двойной головкой — Сельскохозяйственная техника, дровоколы, сельскохозяйственный прицеп

Гидравлический цилиндр с рулевой тягой — Станки для помещений и средства автоматизации

Телескопический гидроцилиндр — эксклюзивно для прицепов-самосвалов и самосвалов

Сменный сварной гидроцилиндр для тяжелых условий эксплуатации — запасные части для мини-экскаваторов и погрузчиков

II. Структура, преимущества, недостатки и применимые сценарии

2.1Сварной гидравлический цилиндр с двойной головкой(Лучший выбор для мобильного оборудования)

2.1.1 Основные структурные особенности

Цилиндр и торцевые крышки выполнены методом интегральной сварки под флюсом без внешних стяжных шпилек. На двух концах используется цельная кованая двойная скоба для установки штифта.

Стандартное рабочее давление 21 МПа, модернизированная версия высокого давления достигает 35 МПа, обладает превосходной антивибрационной способностью и устойчивостью к боковым нагрузкам.

В недорогих изделиях используются тонкие сращенные вилки, которые легко трескаются. В сертифицированных изделиях используется сварка с полным проплавлением толщиной 8–12 мм, стабильная в грязных условиях работы на открытом воздухе.

2.1.2 Соответствующее оборудование и целевые клиенты

Подходит для подъемного рычага трактора, дровокола, сельскохозяйственного прицепа, небольшого погрузчика, эвакуатора.

Обслуживание оптовых торговцев запчастями для ферм, заводов сельскохозяйственной техники и мастерских по ремонту уличной техники.

2.1.3 Плюсы и минусы

Плюсы: Компактный, пыленепроницаемый, простой в установке, настраиваемый диаметр отверстия, ход поршня и размер отверстия под шплинт.

Минусы: сложная внутренняя разборка, более длительный срок поставки для нестандартных размеров.

2.2 Гидравлический цилиндр рулевой тяги(Общий промышленный тип для помещений)

2.2.1 Основные структурные особенности

Четыре тяги фиксируют две торцевые крышки, их удобно разбирать и заменять внутренние уплотнения. Он соответствует международному стандарту NFPA с унифицированным давлением 21 МПа.

Открытые рулевые тяги ослабляются при длительной вибрации, а боковая сила сгибает поршневые штоки, что не подходит для мобильных машин, работающих на открытом воздухе.

2.2.2 Соответствующее оборудование и целевые клиенты

Подходит для станков, линий автоматизации упаковки, внутренних гидравлических прессов, стационарных подъемных платформ.

Обслуживание заводов по автоматизации, поставщиков услуг по техническому обслуживанию оборудования и продавцов гидравлических деталей для помещений.

2.2.3 Плюсы и минусы

Плюсы: Достаточное количество спотовых товаров, простота обслуживания, низкая цена, быстрая доставка стандартных размеров.

Минусы: Плохая виброустойчивость, нельзя использовать на тракторах и прицепах-самосвалах.

2.3 Телескопический гидравлический цилиндр(Специально для прицепов-самосвалов)

2.3.1 Основные структурные особенности

Многоступенчатая вложенная конструкция втулки, короткая длина после втягивания и длинный ход подъема после выдвижения. Большинство из них одностороннего действия и втягиваются под действием силы тяжести, с 2–4 дополнительными ступенями.

Большее количество ступеней выдвижения приводит к более слабой конечной тяге, что не подходит для подъема сверхтяжелых грузов.

2.3.2 Соответствующее оборудование и целевые клиенты

Подходит для сельскохозяйственных самосвалов, самосвалов, санитарных мусоровозов, подъемных лестниц.

Обслуживание заводов по переоборудованию прицепов, оптовых торговцев грузовыми деталями и производителей санитарно-технического оборудования.

2.3.3 Плюсы и минусы

Плюсы: небольшой втягиваемый объем, длинный ход, простой масляный контур, низкий уровень отказов.

Минусы: многослойным уплотнениям требуется чистое гидравлическое масло, нет активной функции гидравлического втягивания.

2.4 Сменный сварной гидравлический цилиндр для тяжелых условий эксплуатации (запасные части для экскаваторов и погрузчиков)

2.4.1 Основные структурные особенности

Изготовлен из толстой хонингованной бесшовной трубы и усиленного штока поршня, предотвращающего изгиб, в сочетании с кованым шаровым шарниром или одинарной скобой, толстые сварные швы с полным проплавлением выдерживают максимальное давление 35 МПа.

Размеры полностью соответствуют мини-экскаваторам CAT, Komatsu, Kubota для прямой замены без доработок.

2.4.2 Соответствующее оборудование и целевые клиенты

Установите цилиндр стрелы/рукоятки мини-экскаватора, цилиндр наклона погрузчика, небольшой дорожный каток.

Обслуживание экспортеров строительной техники, полевых ремонтных мастерских и небольших заводов инженерного оборудования.

2.4.3 Плюсы и минусы

Плюсы: Точный сменный размер, ударопрочность, долговечность на строительных площадках, большое количество повторных заказов.

Минусы: Различные модели, нестандартные машины требуют настройки на основе старых данных о цилиндрах.

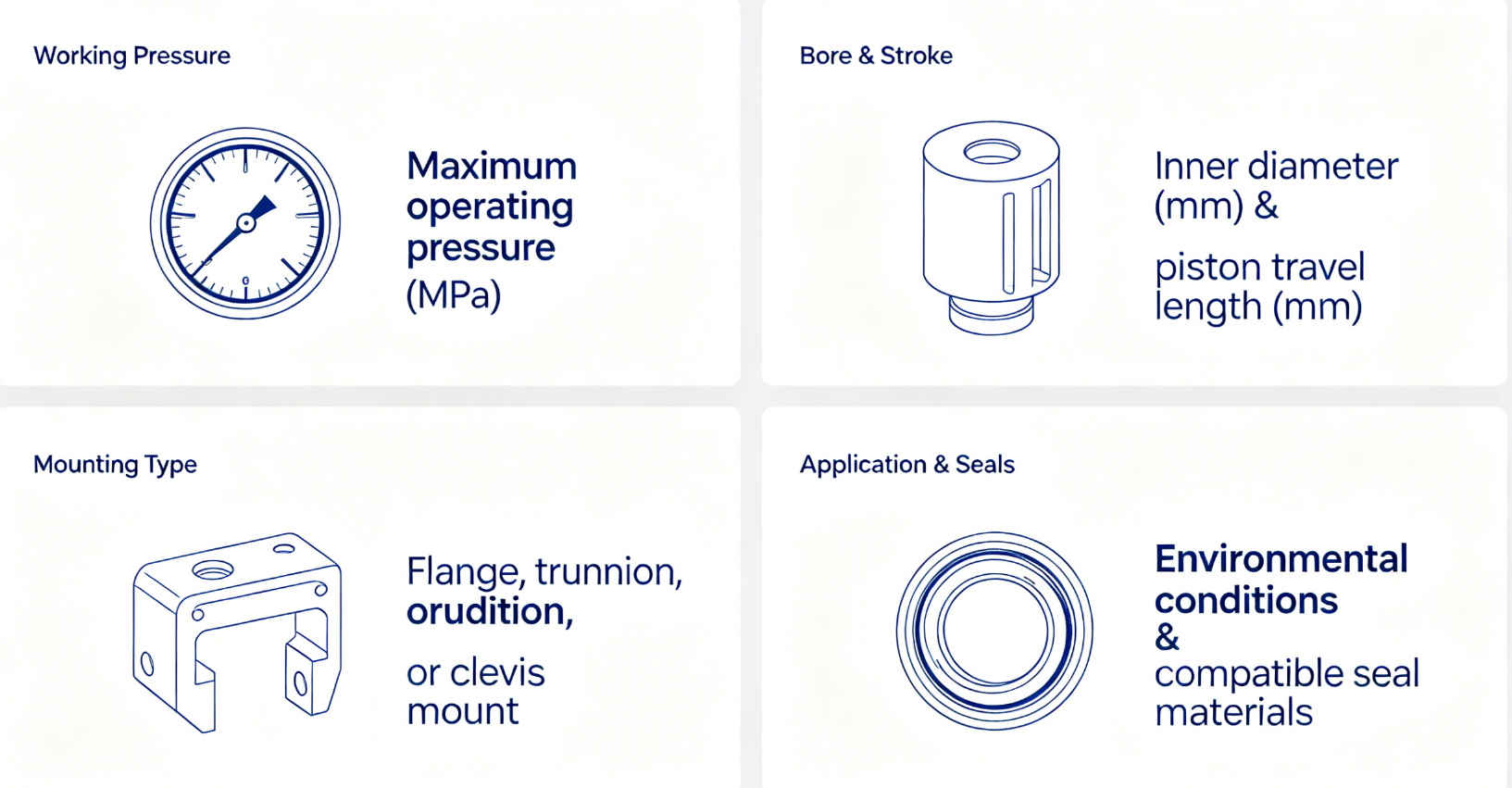

III. Универсальные параметры выбора ядра

3.1 Согласование рабочего давления

Стандартная модель 21 МПа (3000 фунтов на квадратный дюйм) подходит для большинства сельскохозяйственного и внутреннего оборудования, на которую приходится 90% заказов с высокими затратами.

Утолщенная версия высокого давления 25–35 МПа для экскаваторов и горных работ в тяжелых условиях.

3.2 Правила выбора диаметра и хода поршня

Подъемная сила зависит только от внутреннего давления и давления в системе; более длинный ход не может улучшить грузоподъемность.

Измерьте длину полного втягивания и выдвижения при замене старых цилиндров, визуальная оценка легко может привести к недостаточному ходу и утечке масла.

Выбирайте телескопические цилиндры для длинного хода в условиях ограниченного пространства; Выбирайте сварные цилиндры с двойной головкой для поворотного оборудования под разными углами.

3.3 Быстрый выбор типа крепления

Многоугольные подъемные машины для наружного применения: Сварной гидравлический цилиндр с двойной скобой.

Стабильное внутреннее оборудование низкого давления: гидроцилиндр с рулевой тягой.

Длинноходной подъем прицепа-самосвала: Телескопический гидроцилиндр

Шарнирно-сочлененная стрела экскаватора: сменный сварной гидравлический цилиндр для тяжелых условий эксплуатации.

3.4 Сочетание уплотнений и антикоррозионных средств по рабочей среде

Нормальное чистое внутреннее состояние: уплотнения из NBR + черная антикоррозийная краска.

Грязная ферма на открытом воздухе: толстый хромированный шток поршня + внешний пылезащитный чехол

Прибрежный соляной туман: общий оцинкованный антикоррозионный слой.

Условия работы при высоких температурах горячего масла: уплотнения из фторкаучука FKM для предотвращения внутренних и внешних утечек.

IV. Таблица быстрого выбора по отраслям

4.1 Сельскохозяйственная техника

Первый выбор: сварной гидравлический цилиндр двойного действия с двойной скобой.

Избегайте: Цилиндры рулевых тяг легко ломаются под воздействием вибрации; Телескопические цилиндры с удлиненным ходом не подходят для малой сельскохозяйственной техники

4.2 Грузовое и санитарно-гигиеническое оборудование

Первый выбор: 2–4-ступенчатый телескопический гидроцилиндр одностороннего действия.

Альтернатива: длинноходной сварной цилиндр с двойной головкой для легких небольших прицепов.

4.3 Малая строительная техника

Первый выбор: сменный сварной гидравлический цилиндр для тяжелых условий эксплуатации.

Альтернатива: утолщенный цилиндр высокого давления с двойной головкой для больших сельскохозяйственных погрузчиков.

4.4 Автоматизация и станки

Первый выбор: стандартный гидроцилиндр рулевой тяги.

Избегайте: дорогостоящие сварные цилиндры не нужны для стационарного внутреннего оборудования.

V. Распространенные неисправности и рекомендации по их устранению

5.1 Сварной цилиндр с двойной скобой

Тонкие соединения вилки трескаются под большой нагрузкой, тонкие сварные швы вызывают просачивание масла. Подтвердите, что кованая встроенная скоба и сварные швы толщиной более 8 мм с полным проплавлением, толстый хромированный стержень рекомендуются для использования на открытом воздухе.

5.2 Гидравлический цилиндр рулевой тяги

Вибрация ослабляет рулевые тяги и сгибает поршневые штоки, что допускается только для стабильного внутреннего оборудования.

5.3 Телескопический гидравлический цилиндр

Контролируйте большую нагрузку на первых двух этапах; полное выдвижение приводит к резкому падению тяги. Регулярно заменяйте гидравлическое масло для защиты многослойных уплотнений.

5.4 Замена цилиндра экскаватора

Неправильный размер не может быть установлен нормально, перед заказом предоставьте старые фотографии цилиндров и модели машин для подтверждения.

VI. Консультации по изготовлению и замене

Отправьте следующую информацию нашим инженерам, чтобы получить соответствующие планы в течение 24 часов:

Машиностроение и полная модель

Четкие фотографии креплений старых цилиндров.

Измеренное отверстие, диаметр штока, длина в полностью выдвинутом и втянутом состоянии.

Рабочее давление и окружающая среда (высокая температура, морское побережье, грязная площадка)

Мы поддерживаем настройку 1 образца для всех четырех типов цилиндров, каждый продукт имеет полный отчет об испытаниях под давлением и 12-месячную гарантию.
