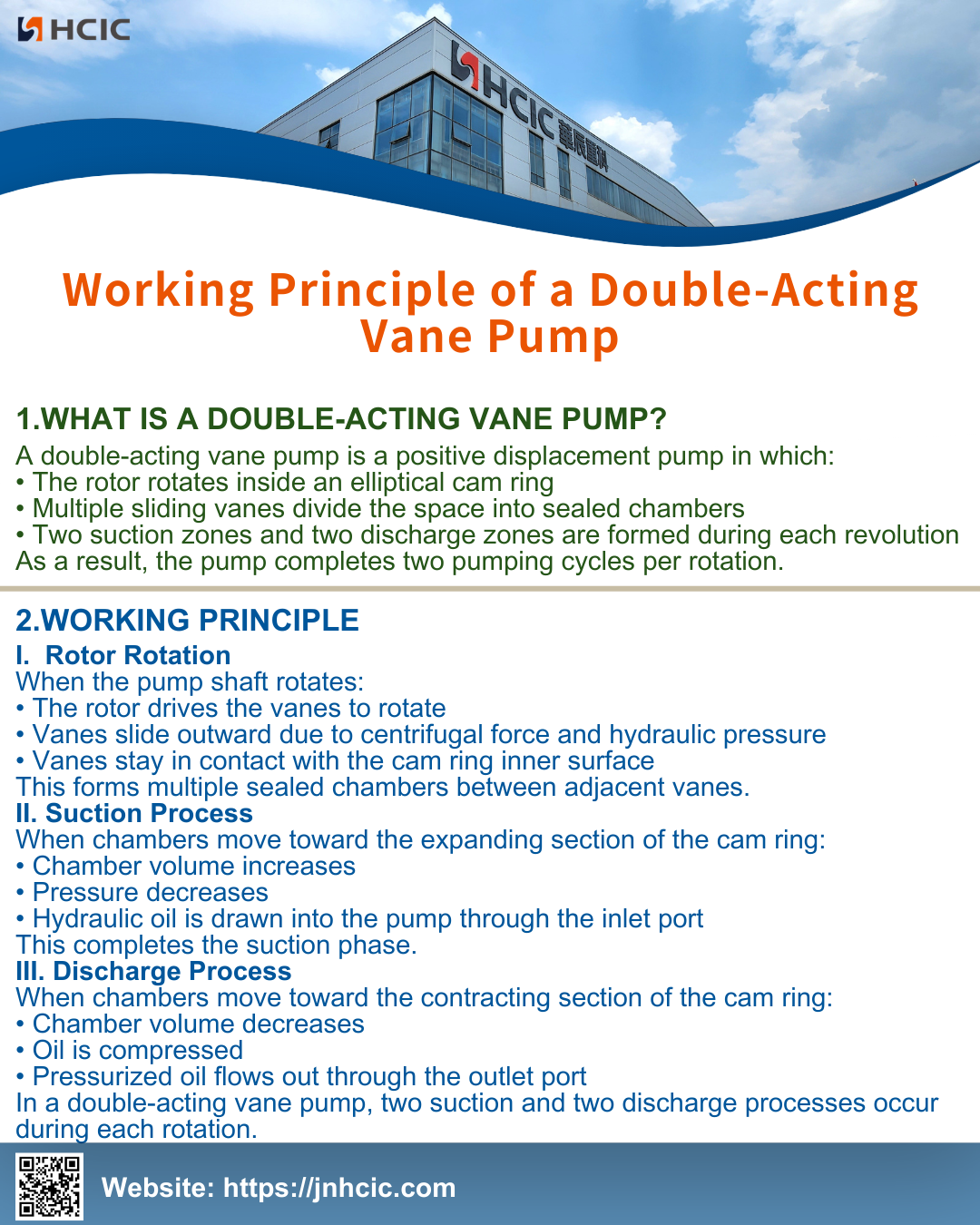

Пластинчатый насос двойного действия представляет собой насос объемного действия, в котором:
• Ротор вращается внутри эллиптического кулачкового кольца.
• Несколько раздвижных лопастей делят пространство на герметичные камеры.
• При каждом обороте образуются две зоны всасывания и две зоны нагнетания.
В результате насос совершает два цикла перекачки за один оборот.
Когда вал насоса вращается:
• Ротор приводит во вращение лопасти.
• Лопасти выдвигаются наружу под действием центробежной силы и гидравлического давления.
• Лопасти остаются в контакте с внутренней поверхностью кулачкового кольца.
Это образует множество герметичных камер между соседними лопатками.
Когда камеры движутся в сторону расширяющейся части кулачкового кольца:
• Увеличение объема камеры
• Давление снижается
• Гидравлическое масло всасывается в насос через впускное отверстие.
На этом этап всасывания завершается.
Когда камеры движутся к сжимающейся части кулачкового кольца:
• Объем камеры уменьшается
• Масло сжимается
• Масло под давлением вытекает через выпускное отверстие.
В лопастном насосе двойного действия при каждом обороте происходят два процесса всасывания и два процесса нагнетания.
