В промышленных гидравлических системах наиболее часто используемыми приводами являются сварные гидроцилиндры и гидроцилиндры с рулевой тягой. Многие производители оборудования, покупатели и инженеры часто оказываются перед дилеммой при выборе между ними. На самом деле не существует абсолютно «лучшего» варианта; все сводится к тому, соответствует ли он конкретному сценарию применения. В этой статье представлено объективное сравнение, основанное на реальной структуре, производительности, преимуществах, недостатках и сценариях применения, чтобы помочь вам быстро сделать правильный выбор.

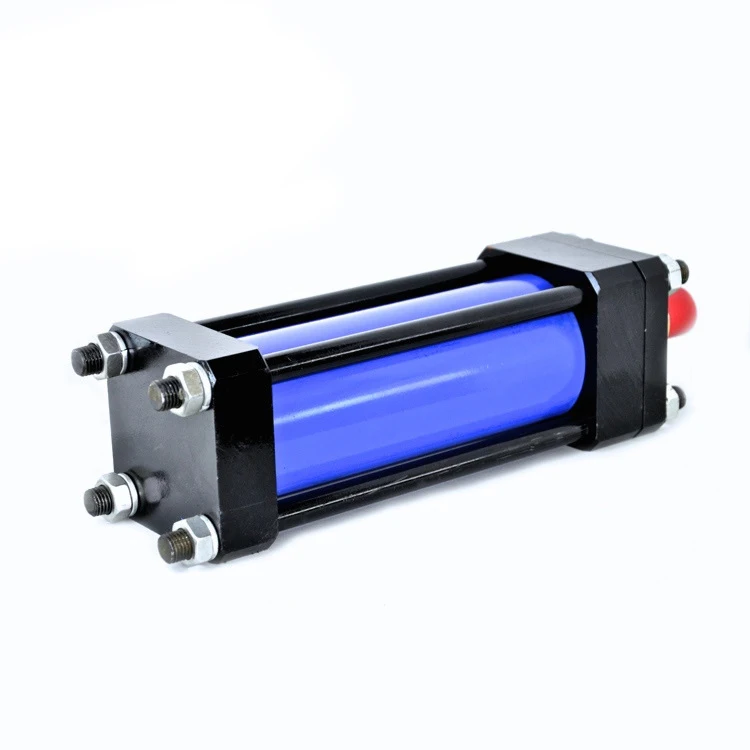

1.1Гидроцилиндры с рулевой тягойсосредоточены вокруг модульной конструкции сборки. Цилиндр и торцевые крышки закреплены множеством высокопрочных тяг, при этом вся конструкция скрепляется болтовыми соединениями, без масштабной сварки. Эти продукты обычно соответствуют международным стандартам и обеспечивают высокую взаимозаменяемость. Типичный размер отверстия составляет 30–200 мм, рабочее давление составляет 7–21 МПа, а длина хода редко превышает 3 метра.

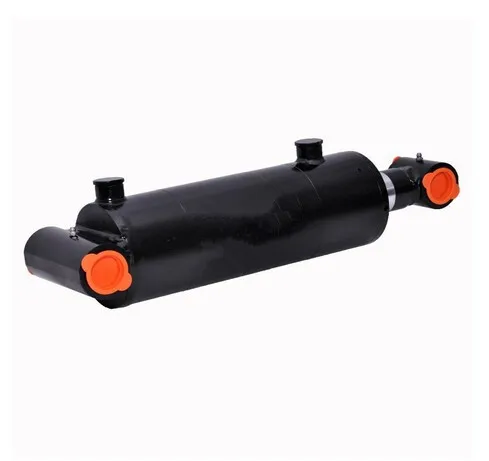

1.2 Сварные гидроцилиндрыВместо этого используйте цельную сварную конструкцию. Их цилиндр цилиндра и торцевые крышки сварены непосредственно плавлением, без внешних тяг, ограничивающих жесткость. Мы изготавливаем их из более толстых бесшовных стальных труб, поэтому стандартное номинальное давление составляет 16–31,5 МПа, а специальные агрегаты для тяжелых условий эксплуатации могут достигать 35 МПа. Максимальный диаметр цилиндра составляет 500 мм, а ход поршня может достигать более 6 метров, что идеально подходит для тяжелых условий эксплуатации и использования с длинным ходом поршня.
2.2 Благодаря простой конструкции изнашиваемые детали, такие как уплотнения и направляющие втулки, можно быстро заменить — нет необходимости в профессиональном сварочном оборудовании или необычных инструментах. Даже обычный механик может завершить техническое обслуживание, что эффективно сокращает время простоя оборудования.
2.3 Однако их ограничения также достаточно очевидны: ограниченная выдерживаемость давления и лишь средняя ударопрочность. В условиях длительной вибрации и частых ударов рулевые тяги склонны к растяжению, а гайки – к ослаблению, что может привести к утечке масла или снижению точности. Поэтому они больше подходят для применений с умеренным давлением, чистой средой и стабильными нагрузками.
3.1 Сварные гидроцилиндры с цельносварной конструкцией без рулевых тяг обеспечивают более компактную конструкцию и превосходную жесткость. Они выдерживают большие боковые нагрузки и ударные силы, а также сохраняют стабильную производительность в сложных условиях, таких как высокие температуры, сильная пыль, высокая влажность и тяжелые нагрузки. В пределах одного и того же монтажного пространства сварной цилиндр может вместить больший диаметр цилиндра и более длинный ход.
3.2 Основным недостатком является то, что ремонт на месте практически невозможен при повреждении корпуса баллона или сварных швов. Требуется доработка на заводе, что приводит к увеличению времени простоя и увеличению затрат на техническое обслуживание. Кроме того, из-за высокой степени индивидуальной настройки они менее гибки при массовом производстве по сравнению с цилиндрами с рулевой тягой.
Оборудование для автоматизации, станки, термопластавтоматы и упаковочное оборудование.
Гидравлические системы малого и среднего размера и стандартное оборудование
Сценарии, требующие высокого удобства обслуживания и коротких сроков поставки.
Строительная техника, горнодобывающая техника и металлургическое оборудование
Морское, морское, фотоэлектрическое и ветроэнергетическое оборудование для тяжелых условий эксплуатации
Высокое давление, длинный ход, суровые условия и нестандартные индивидуальные проекты.
Подводя итог логике выбора на основе реального опыта:
Если рабочее давление ниже 21 МПа, условия применения являются стандартными, а простота обслуживания является вашим главным приоритетом → выбирайте гидроцилиндр со рулевой тягой.
Если рабочее давление превышает 21 МПа, удары сильные, пространство ограничено или окружающая среда суровая → выберите сварной гидроцилиндр.
Оба являются надежными и проверенными продуктами. Только если вы соедините цилиндр с реальными требованиями работы, используете настройки и долгосрочный уход, вы сможете получить максимальную отдачу и свести количество отказов к минимуму.
