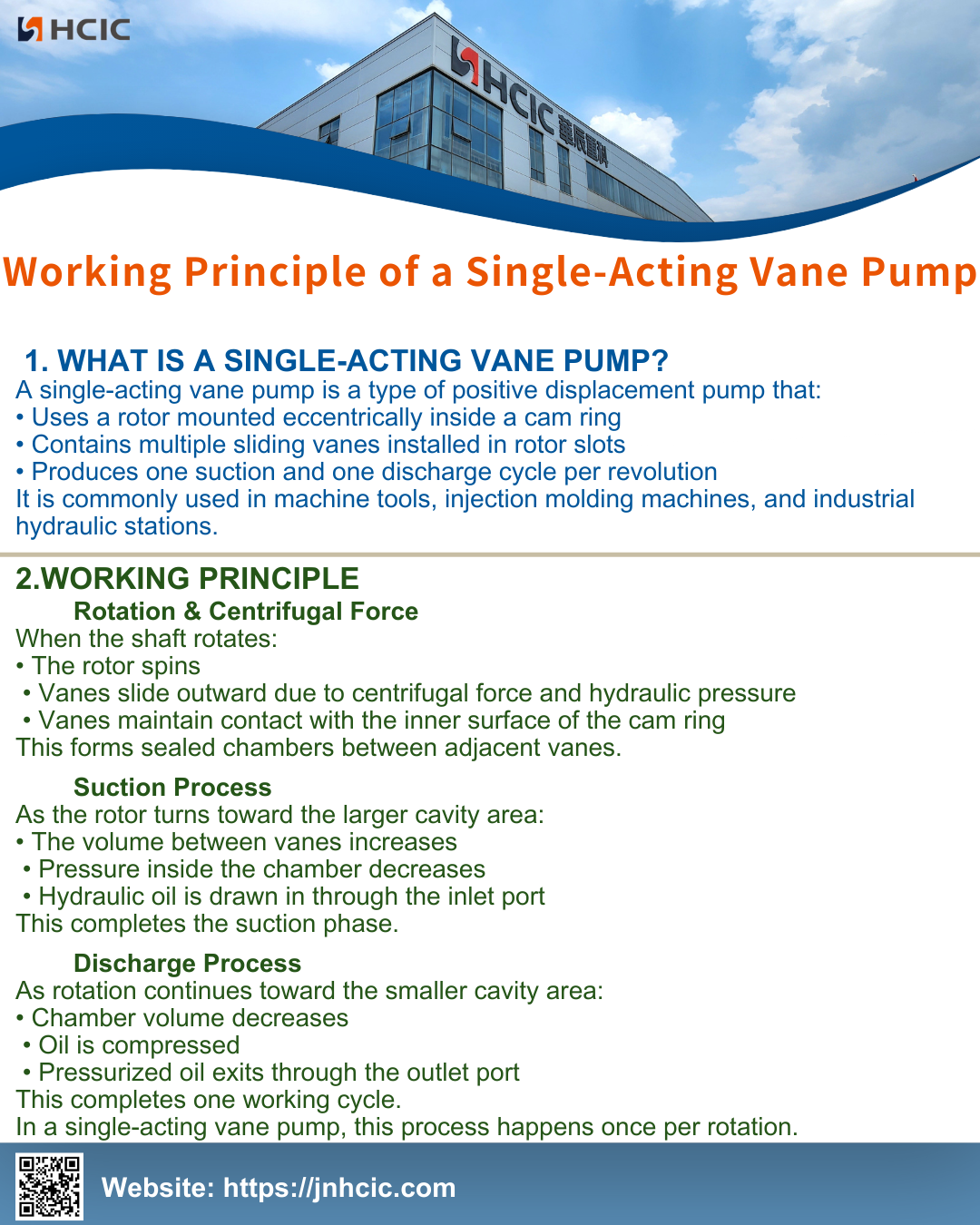

Пластинчатые насосы одностороннего действия широко используются в гидравлических системах среднего давления благодаря плавной производительности и стабильной работе.
Понимание принципа их работы помогает оптимизировать проектирование и обслуживание системы.
Пластинчатый насос одностороннего действия — это тип насоса объемного типа, который:
• Использует ротор, установленный эксцентрично внутри кулачкового кольца.
• Содержит несколько скользящих лопаток, установленных в пазах ротора.
• Производит один цикл всасывания и один цикл нагнетания за оборот.
Он обычно используется в станках, машинах для литья под давлением и промышленных гидравлических станциях.
Когда вал вращается:
• Ротор вращается
• Лопасти выдвигаются наружу под действием центробежной силы и гидравлического давления.
• Лопасти поддерживают контакт с внутренней поверхностью кулачкового кольца.
Это образует герметичные камеры между соседними лопатками.
Когда ротор поворачивается в сторону большей площади полости:
• Объем между лопастями увеличивается.
• Давление внутри камеры снижается
• Гидравлическое масло всасывается через впускное отверстие.
На этом этап всасывания завершается.
Поскольку вращение продолжается в сторону меньшей площади полости:
• Объем камеры уменьшается
• Масло сжимается
• Масло под давлением выходит через выпускное отверстие.
Это завершает один рабочий цикл.
В лопастном насосе одностороннего действия этот процесс происходит один раз за оборот.
