Перед проектированием самосвального прицепа просмотрите каталожные размеры электротельфера модели 520 и проверьте пространство на раме, монтажную геометрию и пространство для обслуживания.
Моторная таль модели 520 представляет собой компактный подъемный компонент, указанный в поставляемом каталоге американских силовых подъемников. Для производителя самосвального прицепа или покупателя замены первый вопрос заключается не просто в том, может ли подъемник поднять его. Это то, соответствует ли подъемник доступному пространству рамы, расположению шарниров и траектории движения.

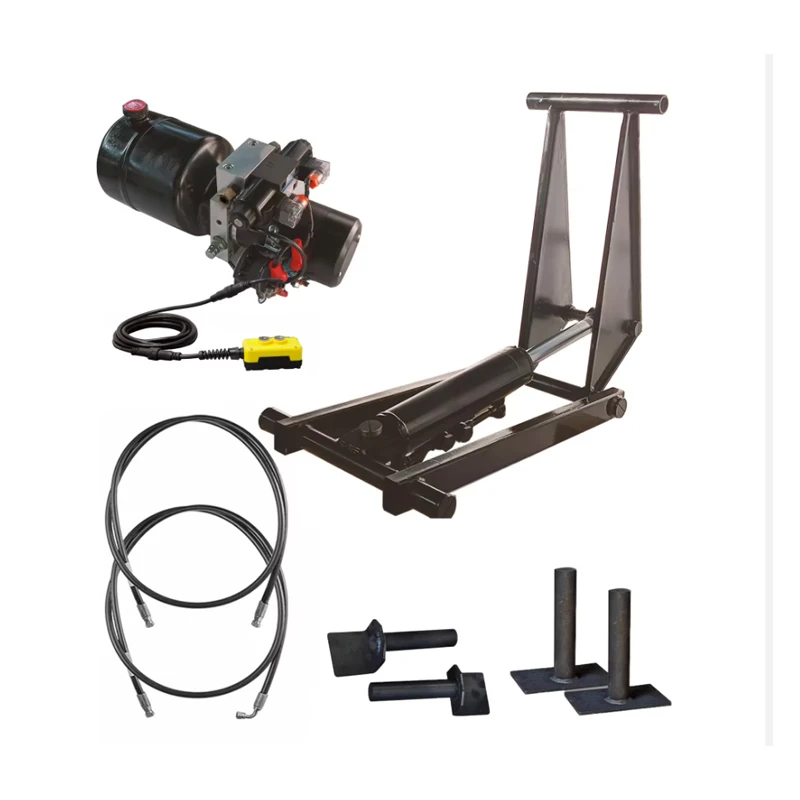

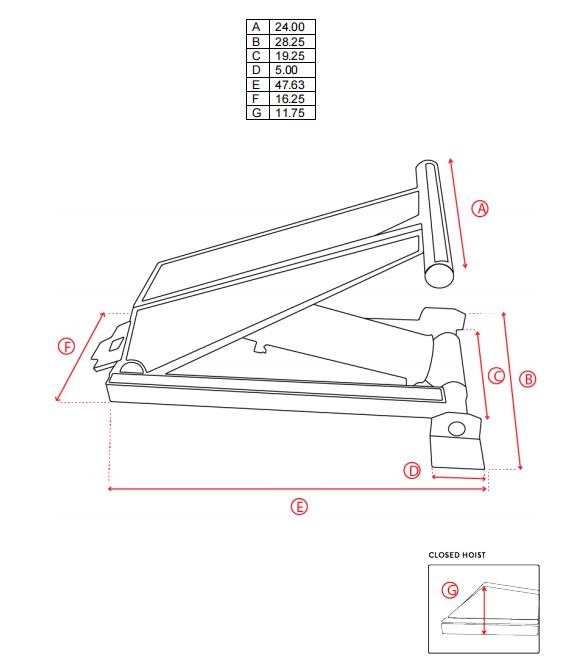

На странице модели 520 представлены семь размеров: от A до G. Эти размеры служат отправной точкой для инженерной проверки условий установки до того, как будут окончательно определены конструкция прицепа, гидравлическая схема и детали монтажа.
| Параметр | Стоимость по каталогу |
|---|---|
| Модель | 520 |
| Категория продукта | Силовой подъемник |
| Размер А | 24.00 через |
| Размер Б | 28,25 дюйма |
| Размер С | 19,25 дюйма |
| Размер Д | 5,00 дюйма |
| Размер Е | 47,63 дюйма |
| Размер Ф | 16,25 дюйма |
| Размер Г | 11,75 дюйма |
Эти значения взяты со страницы каталога модели 520. Перед утверждением производства необходимо проверить исходный чертеж и фактические размеры прицепа заказчика.

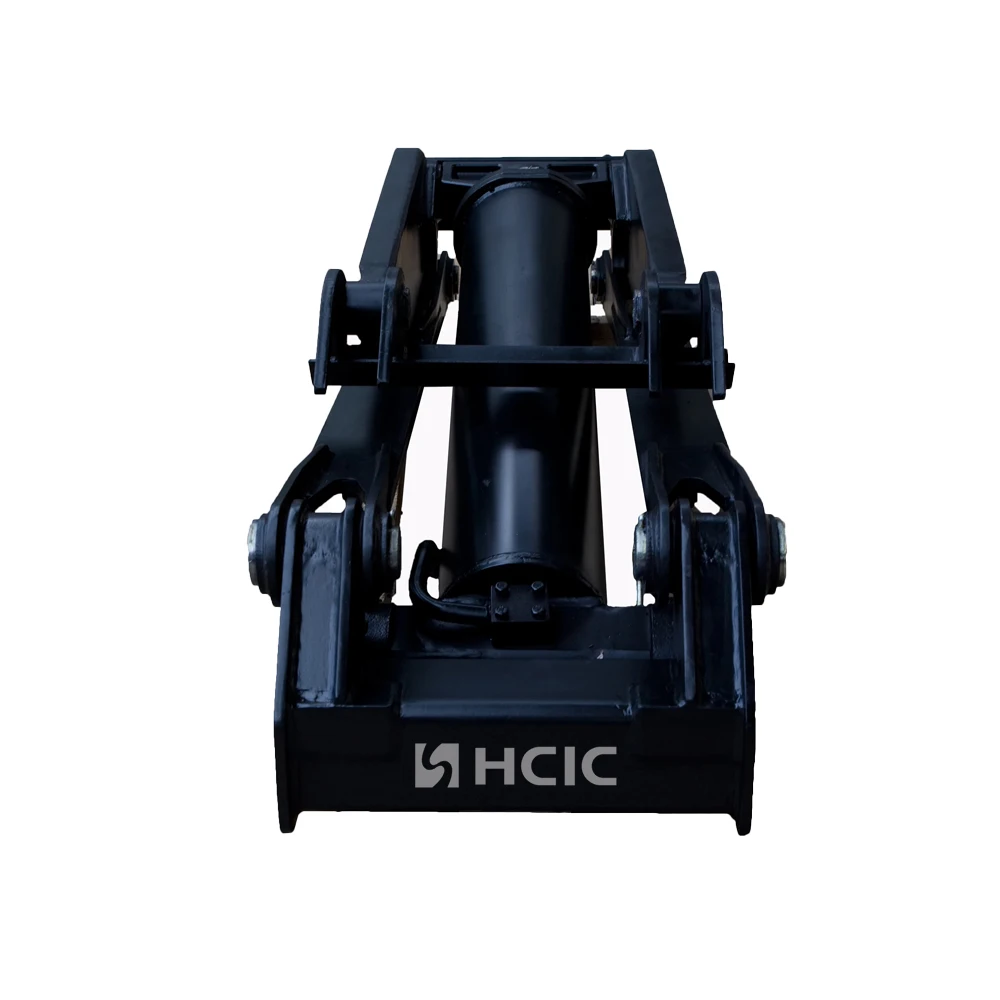

Подъемная система самосвала движется под изменяющимся углом. Пространство, доступное при закрытом кузове, не обязательно совпадает с пространством, доступным при подъеме. Подъемник должен располагаться внутри рамы, правильно соединяться с несущей конструкцией и оставаться на расстоянии от движущегося тела на протяжении всего цикла.

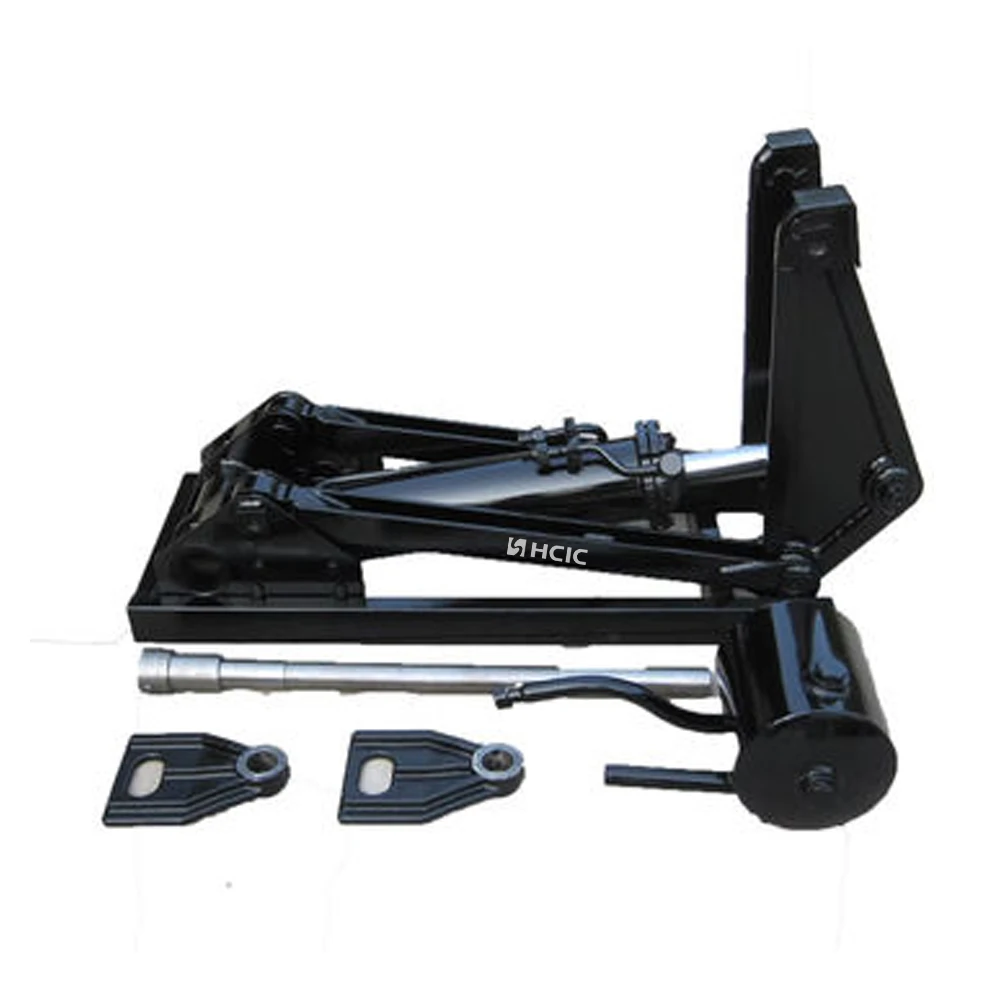

По этой причине электротельфер модели 520 следует рассматривать как часть комплексного подъемного устройства, а не как изолированный компонент. Кузов прицепа, задняя петля, конструкция переднего крепления и гидравлические соединения — все это влияет на окончательную установку.

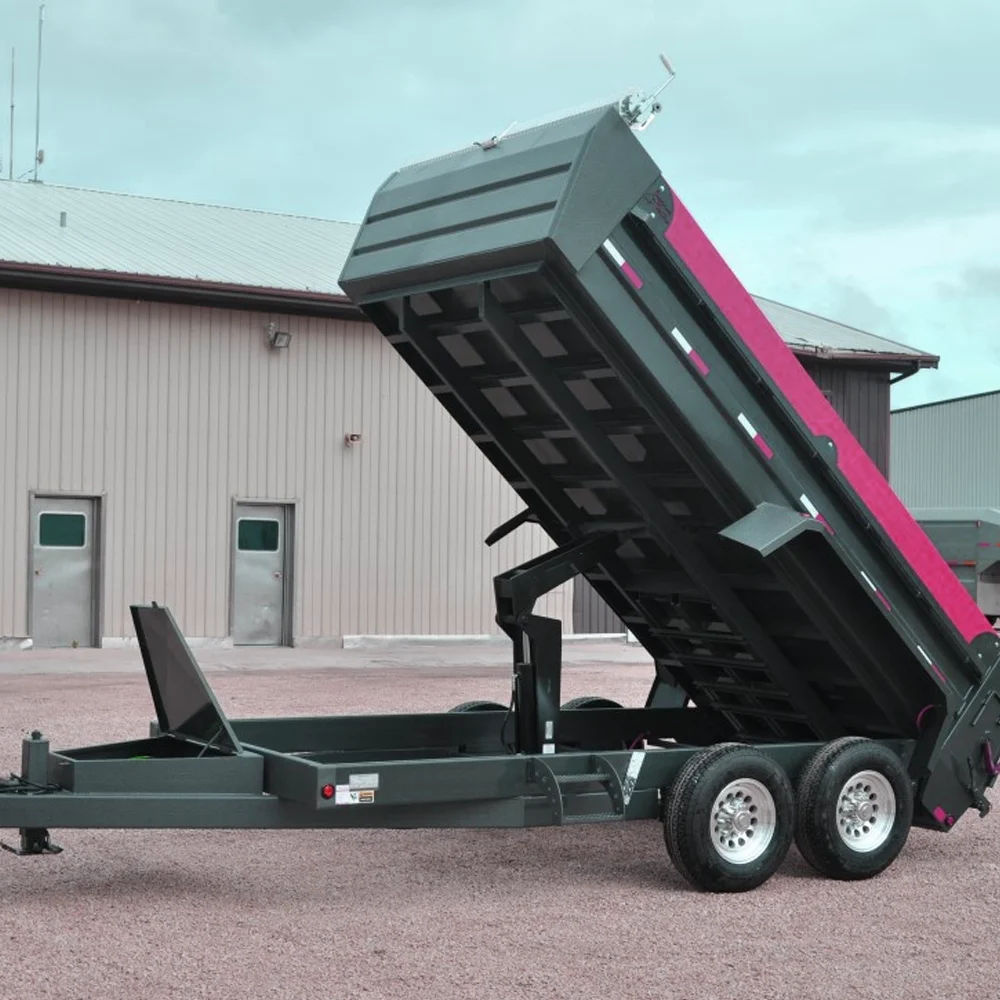

Размеры A, B и C полезны при сравнении подъемника с доступным пространством между рамой прицепа и самосвальным кузовом. Сначала измерьте прицеп в закрытом положении, затем проверьте траекторию движения, когда кузов начинает опрокидываться.
Одно лишь статическое измерение может не выявить помехи поперечинам, кронштейнам, шлангам или нижней части кузова. Самый безопасный вариант проверки — использовать чертеж с размерами или фотографии с отмеченными ключевыми расстояниями.
Обозначения D, F и G помогают покупателю сравнить подъемник с запланированными опорными пластинами, расположением штифтов и усилением рамы. Эти значения не следует использовать для воспроизведения полной конструкции монтажа без исходного чертежа и размеров проекта.
Монтажная конструкция должна передавать подъемную реакцию на раму прицепа. Поэтому толщина кронштейна, расположение штифтов и конструкция сварных швов требуют отдельной инженерной проверки.
В каталоге указан размер E как 47,63 дюйма для модели 520. Это измерение важно, когда прицеп имеет ограниченную установочную длину или когда подъемник должен располагаться вокруг существующих элементов рамы.
Проверьте этот размер вместе с положением закрытого корпуса, расположением петель и пространством для доступа для обслуживания. Оставьте место для осмотра и работ по гидравлическому подключению, а не проектируйте установку с учетом размеров, которые не оставляют практического доступа.
Моторная таль модели 520 подходит для обсуждения систем подъема самосвальных прицепов, когда покупателю требуется определенная ссылка на каталог и размерная основа для проверки установки. Это может рассматриваться для OEM-производителей прицепов, проектов замены и модернизации системы при условии подтверждения полной механической и гидравлической компоновки.
На прилагаемой странице каталога модели 520 указаны размеры, но не указаны проверенные характеристики производительности, значения рабочего давления, срока службы или сертификации для этой модели. Эти детали должны быть подтверждены для реального проекта, а не выведены из номера модели.
Полезный запрос на электротельфер модели 520 должен включать:
- Тип прицепа и размеры самосвального кузова.
- Доступное пространство между рамой и кузовом
- Положение задней петли и передние точки крепления
- Центры штифтов и размеры кронштейнов
- Закрытое и рабочее положения самосвального кузова
- Имеющийся насос, клапаны, шланги и органы управления, если это замена.
- Фотографии или чертеж с размерами текущей установки.
- Требуемая последовательность подъема и условия эксплуатации.
Эта информация позволяет поставщику обсудить установку, не угадывая скрытые детали конструкции.
Моторную таль модели 520 следует выбирать путем проверки комплектации, а не только путем сопоставления номера модели. Его каталожные размеры, в частности размер E 47,63 дюйма, размер A 24,00 дюйма и размер G 11,75 дюйма, служат полезной отправной точкой для проверки установки самосвального прицепа.
Для получения точного ценового предложения отправьте в HCIC чертеж прицепа, монтажные размеры и существующую информацию о гидравлике. Окончательное решение должно основываться на полной схеме подъема и последнем техническом чертеже.
HCIC разрабатывает и производит гидравлические цилиндры и силовые агрегаты для транспортных средств и промышленного применения. Для проекта модели 520 HCIC может просмотреть доступную информацию по установке и определить технические детали, необходимые для предложения OEM или замены.
