Гидравлический цилиндр для комбайна

1. Определение продукта и сценарии применения

1.1 Определение продукта

Мы производим специальные гидравлические цилиндры для всех видов уборочных машин, включая комбайны, кукурузоуборочные и рисоуборочные комбайны. Эти компоненты преобразуют гидравлическую энергию в прямолинейное движение и сделаны достаточно прочными, чтобы выдерживать суровые условия работы на фермах. Он преобразует гидравлическое давление в линейную механическую силу, приводящую в движение важные движущиеся части комбайна.

В отличие от промышленных цилиндров общего назначения, он рассчитан на высокую вибрацию, сильную пыль, грязь, большие перепады температур и длительную непрерывную работу на сельскохозяйственных полях. Основные характеристики: стабильное движение на низкой скорости, высокая ударопрочность, надежное уплотнение и длительный усталостный срок службы.

1.2 Сценарии применения

Этот гидравлический цилиндр идеально подходит для основных моделей комбайнов для крупных коммерческих ферм в Северной Америке, Европе, Австралии и Юго-Восточной Азии, адаптируясь к местным механизированным операциям по уборке урожая на больших площадях:

Типичные позиции:

• Подъемный цилиндр жатки:Применяется для уборки зерна на огромных равнинных фермах США, Канады и Австралии. Он гибко регулирует высоту среза, адаптируясь к неровностям поля и разной высоте роста сельскохозяйственных культур, сокращая потери зерна во время непрерывной крупномасштабной уборки урожая.
• Цилиндр регулировки мотовила:Подходит для европейских сценариев уборки пшеницы и ячменя, оптимизирует угол подачи урожая, чтобы устранить засорение подачи, вызванное плотной посадкой сельскохозяйственных культур на высокоурожайных сельскохозяйственных угодьях за рубежом.
• Цилиндр разгрузки зернового бункера:Разработан для комбайнов большой производительности, используемых на американских фермах по выращиванию кукурузы и соевых бобов, поддерживает частые высокоскоростные операции разгрузки для повышения общей эффективности уборки урожая на сельскохозяйственных угодьях большой площади.
• Цилиндр регулировки молотильного зазора:Адаптируйтесь к диверсифицированному сбору урожая на европейских территориях со смешанными посевами, регулируя обмолот пшеницы, риса, кукурузы и соевых бобов в соответствии с местными потребностями в севообороте с несколькими культурами.
• Цилиндр выравнивания шасси:Широко используется на холмистых сельскохозяйственных угодьях в Южной Европе и Юго-Восточной Азии, обеспечивая устойчивость комбайнов на наклонных полях и нормальную работу в сложной заморской местности.

2. Параметры технических характеристик

2.1 Таблица параметров

3. Материал и производственный процесс

3.1 Основные материалы

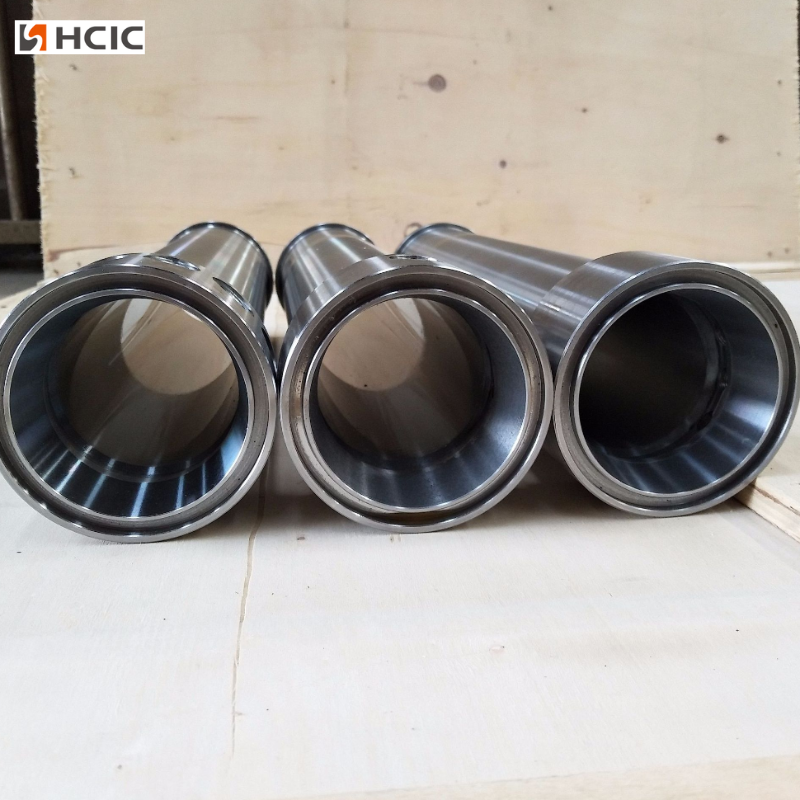

• Цилиндрический корпус: бесшовная стальная труба 27SiMn или 45# (GB/T 8713-2018). Высокая прочность на разрыв, хорошая свариваемость, устойчивость к давлению до 40 МПа.
• Шток поршня: среднеуглеродистая легированная сталь 45Cr/40Cr.
• oЗакаленный + отпуск (HRC 28–34) для повышения прочности и ударопрочности.
• oПоверхность твердого хромирования (25–30 мкм), HV ≥800, антикоррозионная, противоизносная, грязеотталкивающая.
• Поршень и направляющая втулка: Чугун + ковкий чугун, износостойкие, хорошо подходят для уплотнений.
• Комплект уплотнений: импортные композитные уплотнения: основное уплотнение из FKM + пылезащитное уплотнение из HNBR + щелевое кольцо из ПТФЭ. Выдерживает высокую температуру, мутную воду и частое возвратно-поступательное движение.

3.2 Ключевые процессы

1. Внутреннее хонингование ствола:Прецизионное хонингование до Ra ≤0,4 мкм, зеркальная поверхность, низкое трение, отсутствие утечек масла, длительный срок службы уплотнений.

2. Шлифование стержня и твердое хромирование:Шлифование на станке с ЧПУ обеспечивает прямолинейность ≤0,1 мм/м; автоматическая линия хромирования для обеспечения равномерной толщины и адгезии.

3. Сварка:Сварка CO₂ с полным проваром на торцевых крышках и скобах; неразрушающий контроль (UT/MT) ответственных сварных швов.

4. Сборка и тестирование:

• Сборка в чистом помещении, чтобы избежать попадания пыли в
• 100% испытание давлением: 31,5 МПа, удерживает давление в течение 3–5 минут, нет утечек, нет остаточной деформации.

5. Обработка поверхности:Дробеструйная очистка + двухкомпонентная антикоррозийная краска, устойчивость к солевому туману ≥500 часов, подходит для длительного использования на открытом воздухе на фермах.

4. Примеры промышленного применения

Случай 1 – зерноуборочный комбайн для пшеницы и риса

• Цилиндр: 50/25-250 мм двустороннего действия для подъема жатки; 63/32-400 мм для разгрузки зернового бункера.
• Условия труда: непрерывная работа 12–14 часов в день в сезон сбора урожая; температура окружающей среды 35–40 ℃, сильная пыль, иногда мутная вода.
• Производительность: Стабильный подъем, не застревает; уровень утечки <0,5% за 1000 часов; эффективно снижает потери урожая до ≤2%.

Случай 2 – Кукурузоуборочный комбайн

• Цилиндр: 63/32-320 мм для подъема жатки; 50/25-200 мм для механизма разгрузки колосьев.
• Условия работы: частые удары, высокая вибрация, пыльные остатки стеблей кукурузы, температура до -15 ℃ ранней весной.
• Характеристики: Выдерживает ударную нагрузку, превышающую номинальное давление в 2–3 раза; низкие стартовые характеристики хорошие; Срок службы достигает 3500–4500 часов при нормальном обслуживании.

Случай 3 – Небольшой комбайн на склоне холма

• Цилиндр: компактный цилиндр двойного действия диаметром 40/20–150 мм для выравнивания кузова и управления жаткой.
• Условия работы: Узкое поле, частые повороты, грязные дороги, высокая влажность круглый год.
• Производительность: Компактный размер, гибкое действие; хорошая герметизация во влажной/грязной среде; простота обслуживания на месте.

5. Часто задаваемые вопросы

(1) Вопрос: Подходит ли этот гидравлический цилиндр для комбайнов всех марок?

О: Стандартные модели подходят для большинства комбайнов массового производства. Мы также поддерживаем индивидуальные размеры и установочные размеры специального оборудования.

(2) Вопрос: Каков срок службы при нормальном использовании?

Ответ: При стандартных условиях работы нормальный срок службы может достигать более 2000 рабочих часов. Регулярная замена масла и очистка могут еще больше продлить срок его службы.

(3) Вопрос: Что делать, если во время использования произошла утечка масла?

О: Утечка масла чаще всего вызвана старением или повреждением уплотнительных колец. Просто замените соответствующий комплект уплотнений, нет необходимости менять весь цилиндр.

(4) Вопрос: Может ли он нормально работать при низких температурах зимой?

А: Да. Продукт протестирован на устойчивость к низким температурам в пределах -20℃. В холодных регионах для лучшей производительности рекомендуется использовать низкотемпературное гидравлическое масло.
