Отрасль Гидравлический цилиндр 74-1-156, тип одностороннего действия, телескопический Ход 155,75 Закрыто 52.63 Штифт стержня 2 Ширина стержня 1,75 Базовый контакт 2 ЛМСД 6 Этапы 4 Инсульт 155 Расширенный 310

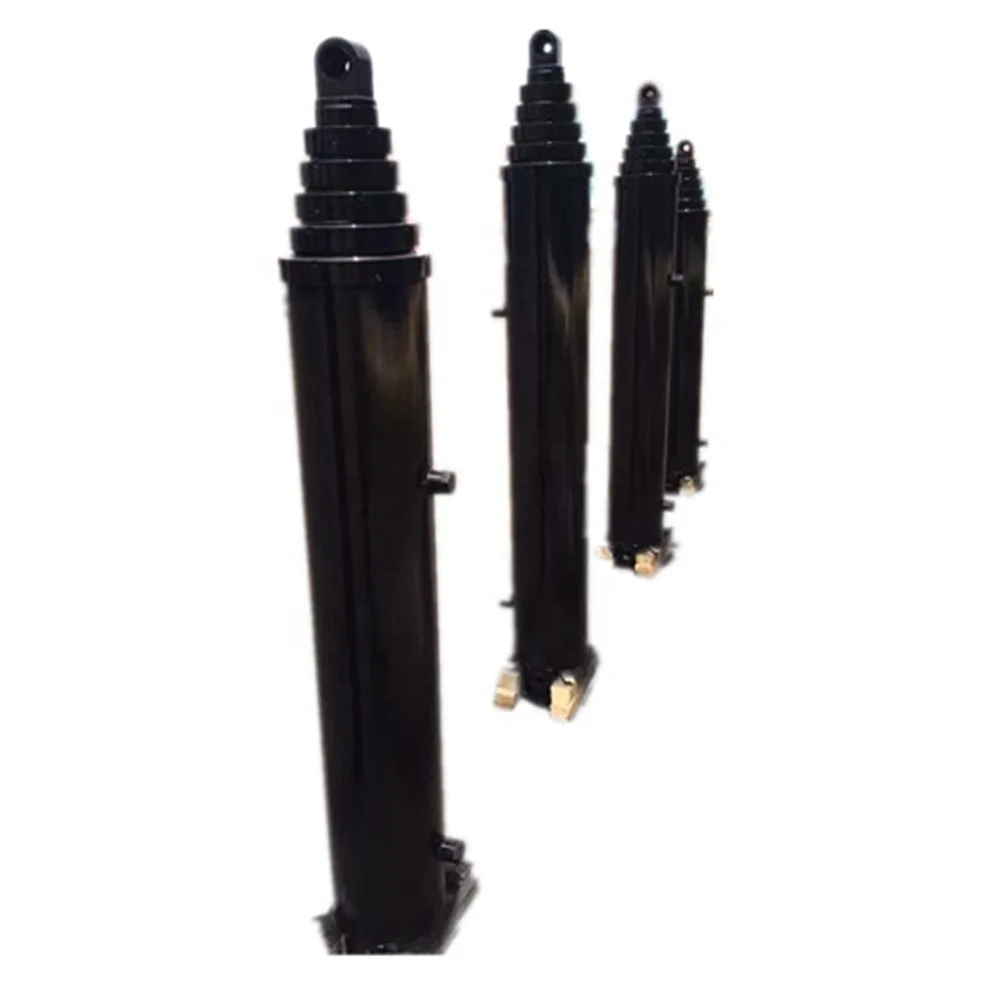

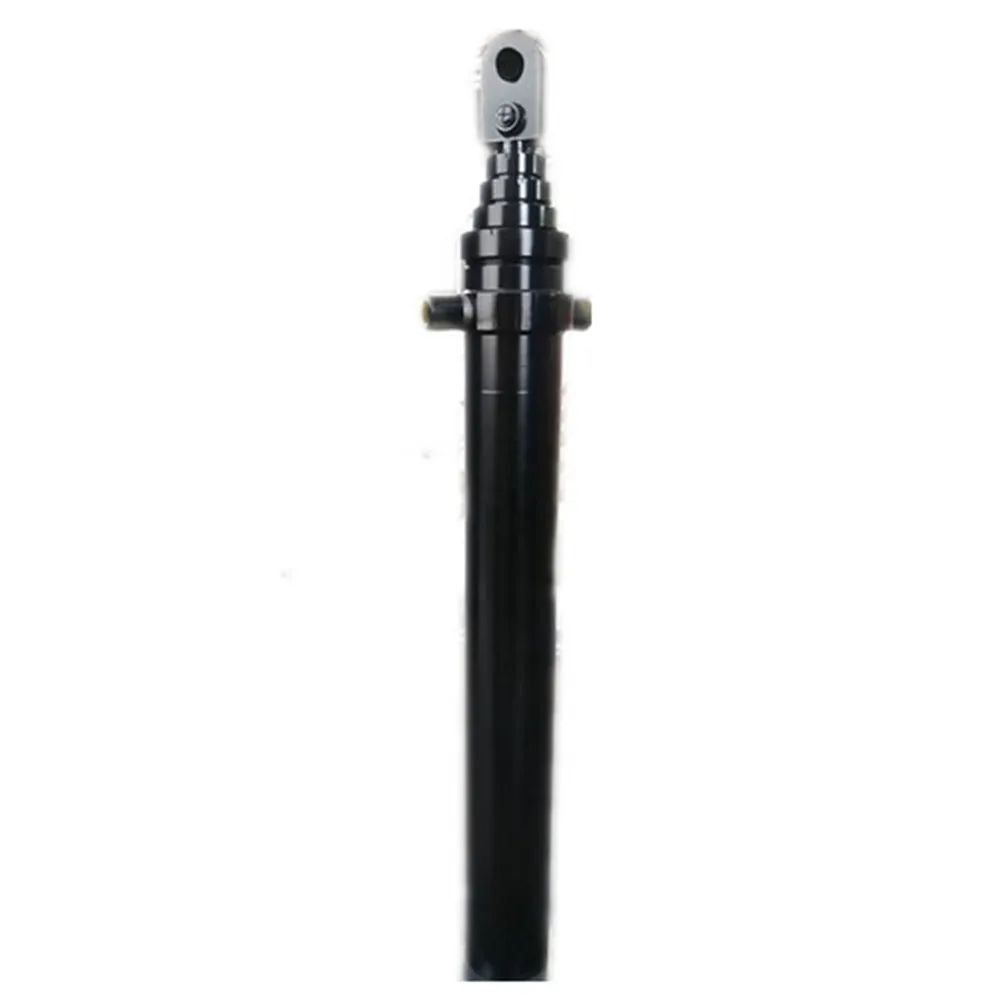

Гидравлический цилиндр 74-1-156
Количество ступеней 4
Самый большой диаметр подвижной сцены 6 дюймов
Длина хода (A) 155,75 дюйма (3956 мм)
Длина в закрытом состоянии (B) 52,63 дюйма (1337 мм)
Увеличенная длина (C) 208,38 дюйма (5293 мм)
Ширина крепления на штанге (D) 1,75 дюйма (44 мм)
Отверстие под штифт крепления стержня (E) 2,03 дюйма (52 мм)
Ширина крепления к основанию (G) 7,25 дюйма (184 мм)
Отверстие под штифт крепления на основании (J) 2,06 дюйма (52 мм)
Порт (L) 1" NPTF
Галлоны масла (втянутые) 2,8
Галлоны масла (расширенный вариант) 11,2
