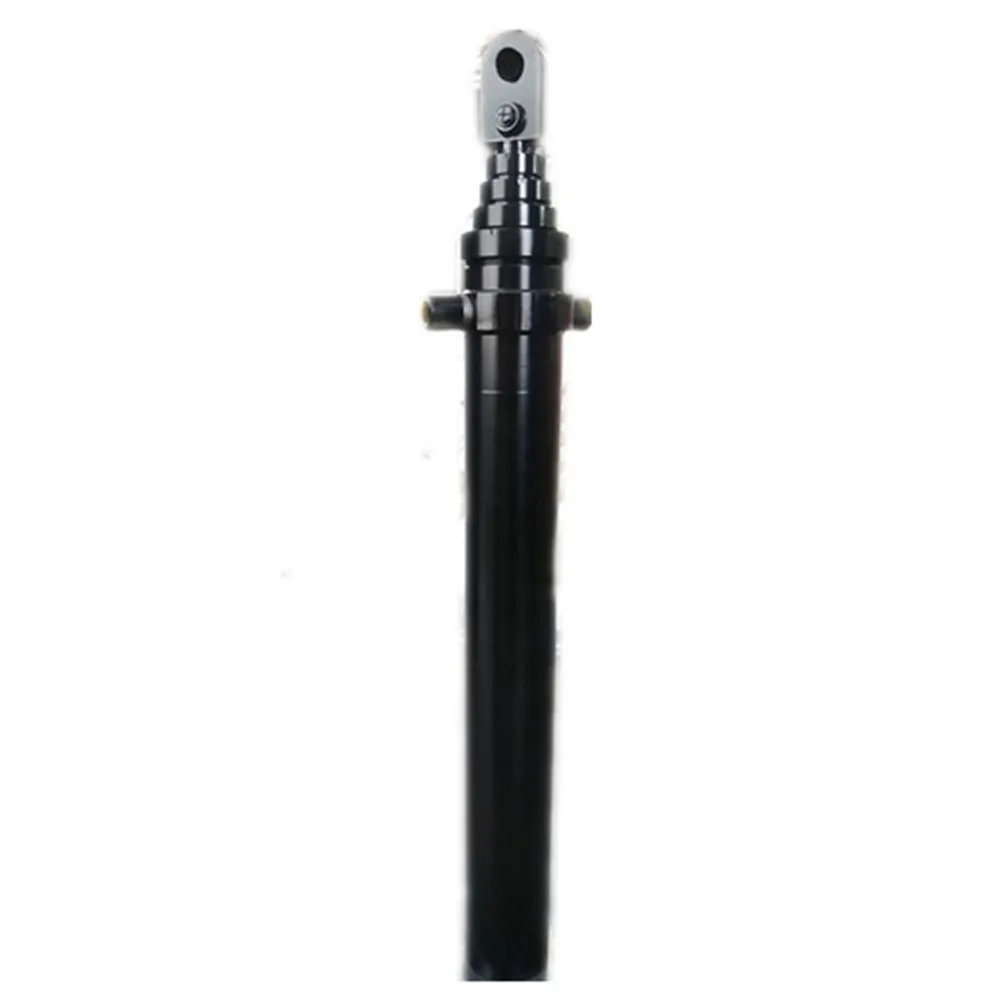

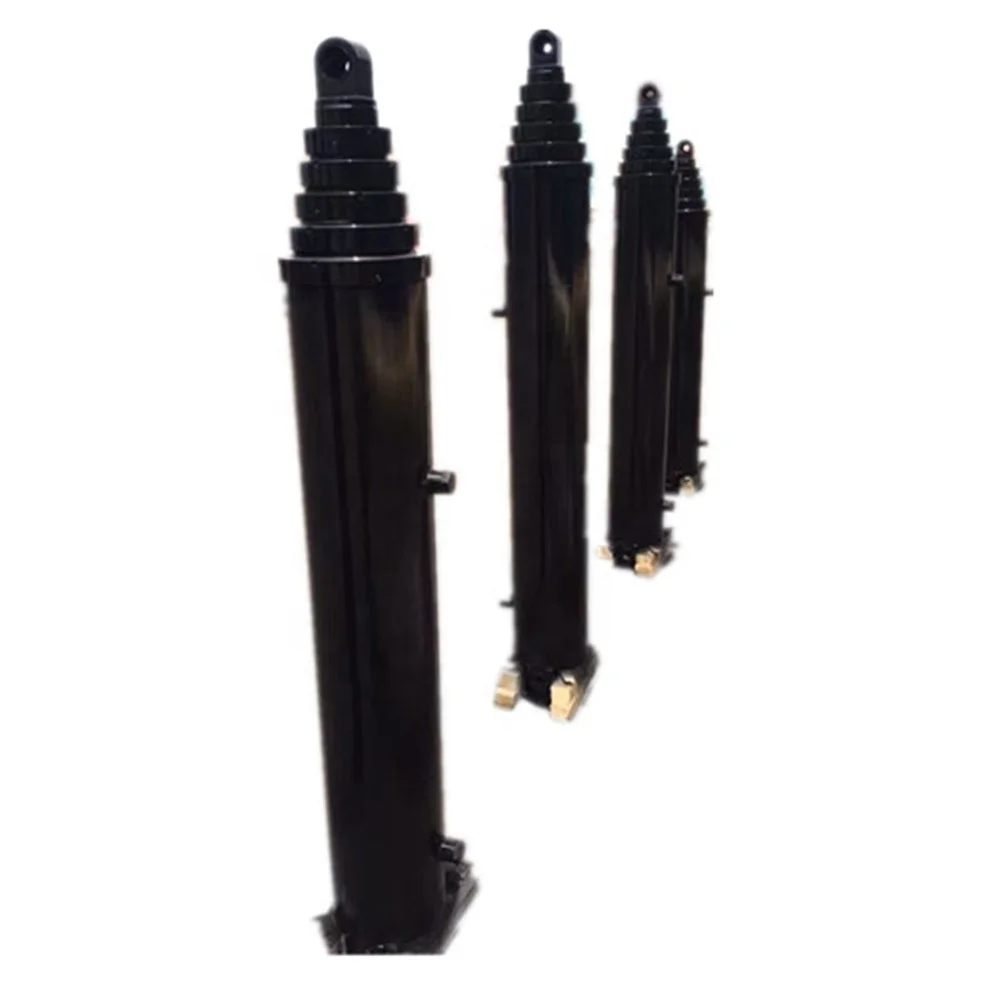

Гидравлический цилиндр 64-35-135 типа телескопический одностороннего действия Инсульт 134,88 Закрыто 47.13 Штифт штока 1,5 Ширина стержня 2,69 Базовый штифт 1,75 ЛМСД 6 Этапы 4 Инсульт 134 Расширенный 275
Гидроцилиндр 64-35-135 Количество ступеней 4
Самый большой диаметр подвижной сцены 6 дюймов
Длина хода (A) 134,75 дюйма (3423 мм)
Длина в закрытом состоянии (B) 47,13 дюйма (1197 мм)
Увеличенная длина (C) 181,88 дюйма (4620 мм)
Ширина крепления на штанге (D) 2,69 дюйма (68 мм)
Отверстие под штифт крепления стержня (E) 1,56 дюйма (40 мм)
Ширина крепления к основанию (G) 8 дюймов (203 мм)
Отверстие под штифт крепления на основании (J) 1,88 дюйма (48 мм)
Порт (L) 1" NPTF
Галлоны масла (втянутые) 2,5
Галлоны масла (расширенный) 9,7
