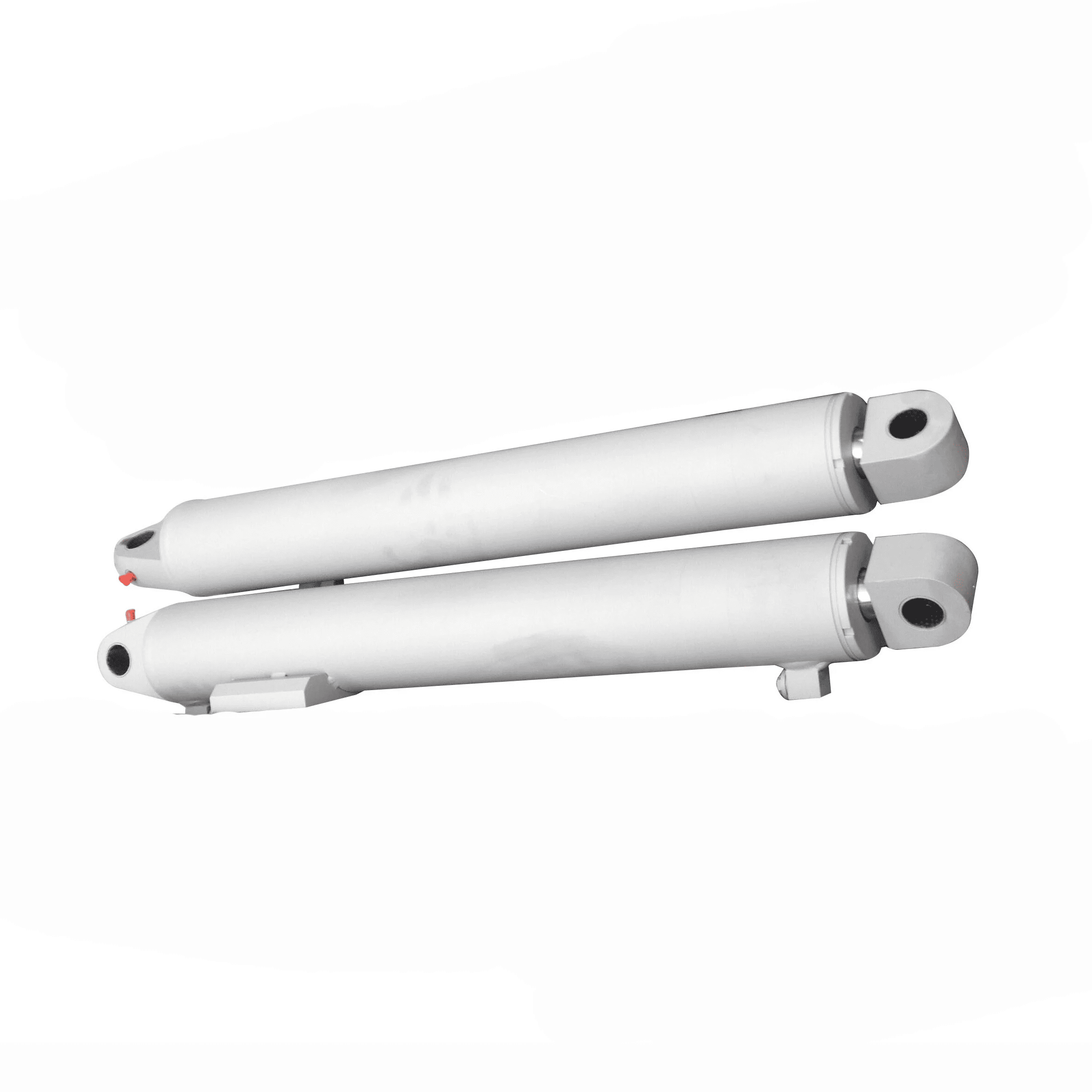

Гидравлический цилиндр 63-2-108, телескопический одностороннего действия Инсульт 108 Закрыто 49 Штифт стержня 2 Ширина стержня 2 Базовый контакт 2 ЛМСД 6 Этапы 3 Расширенный 256
Гидроцилиндр 63-2-108
Количество ступеней 3
Самый большой диаметр подвижной сцены 6 дюймов
Длина хода (A) 108,38 дюйма (2753 мм)
Длина в закрытом состоянии (B) 49 дюймов (1245 мм)
Увеличенная длина (C) 157,38 дюйма (3997 мм)
Ширина крепления на стержне (D) 2 дюйма (51 мм)
Отверстие под штифт крепления стержня (E) 2,06 дюйма (52 мм)
Ширина крепления к основанию (G) 7 дюймов (178 мм)
Отверстие под штифт крепления на основании (J) 2,13 дюйма (54 мм)
Порт (L) 1" NPTF
