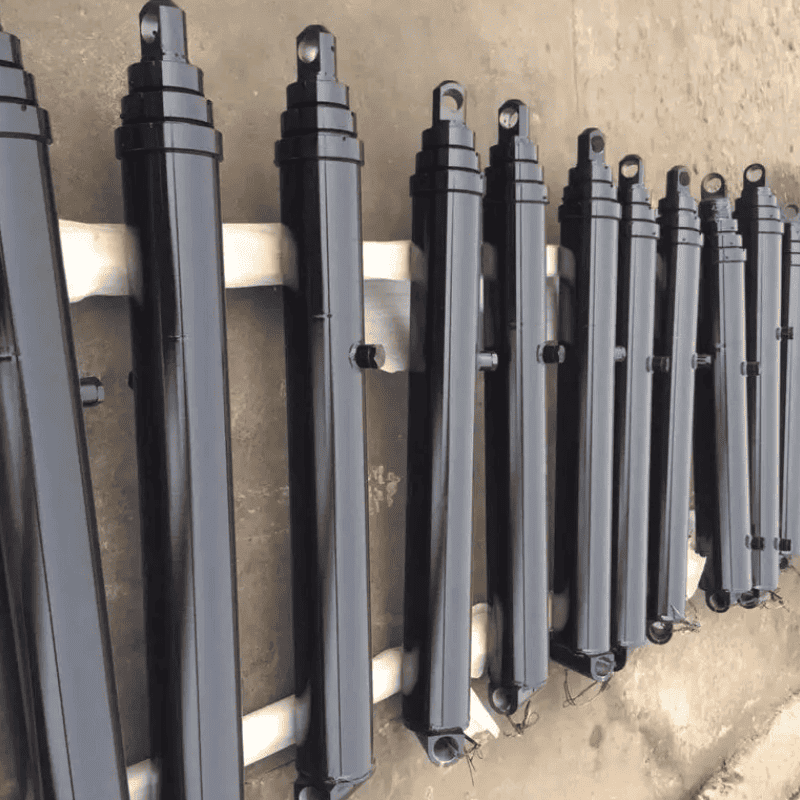

Тип цилиндра Одиночный актерский телескопический Гладить 084.00 Закрыто 41.12 Удивление 1.63 Ширина стержня 1.5 Базовый штифт 2 LMSD 5 Стадии 3 Гладить 84 Расширенный 170
Количество этапов 3
Самый большой диаметр движения 5 дюймов
Длина хода (а) 84,19 в (2138 мм)
Закрытая длина (б) 41,12 в (1044 мм)
Расширенная длина (с) 125,31 в (3183 мм)
Ширина крепления стержня (D) 1,5 дюйма (38 мм)
Отверстие для штифта стержней (E) 2,06 дюйма (52 мм)
Ширина базового крепления (г) 7 в (178 мм)
Отверстие для штифта базового крепления (J) 2,06 дюйма (52 мм)
Порт (L) 3/4 "NPTF
Галлоны масла (втянутые) 1,7
Галлоны нефти (расширен) 6
