Описание продукта

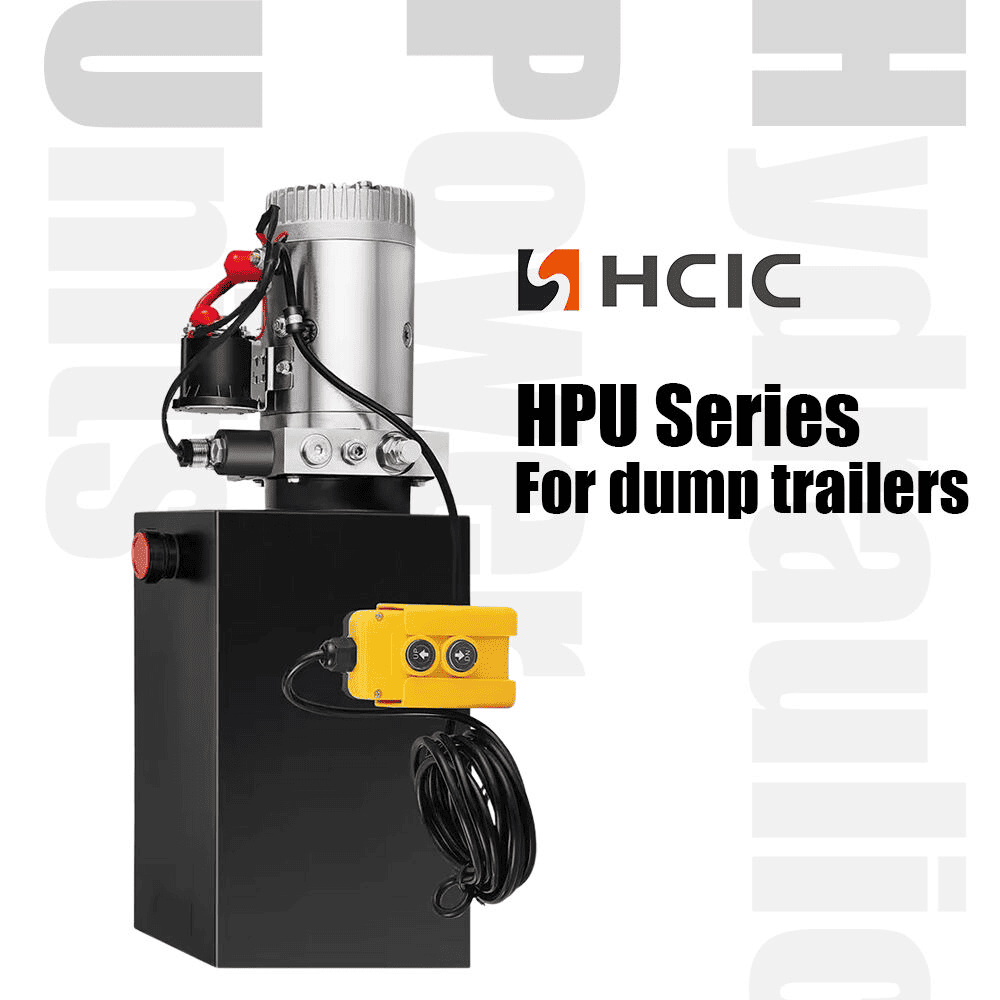

Гидравлический силовой агрегат двойного действия HCPGD для прицепов-самосвалов. В каталоге указан расход 1,2 галлона в минуту, бак емкостью 6 галлонов, номинальное давление 3000 фунтов на квадратный дюйм и порты SAE №6. Его 4-ходовой 3-позиционный клапан с электромагнитным управлением предназначен для гидравлических контуров, в которых требуется принудительное движение в обоих направлениях.

Для производителя прицепов или бригады по техническому обслуживанию автопарка важным моментом является не просто размер двигателя и резервуара. HPU должен соответствовать цилиндру, доступному электропитанию, гидравлическому маслу, расположению шлангов и требуемому перемещению. В этой статье объясняется, что означает спецификация HCPGD и какую информацию следует подтвердить перед заказом.

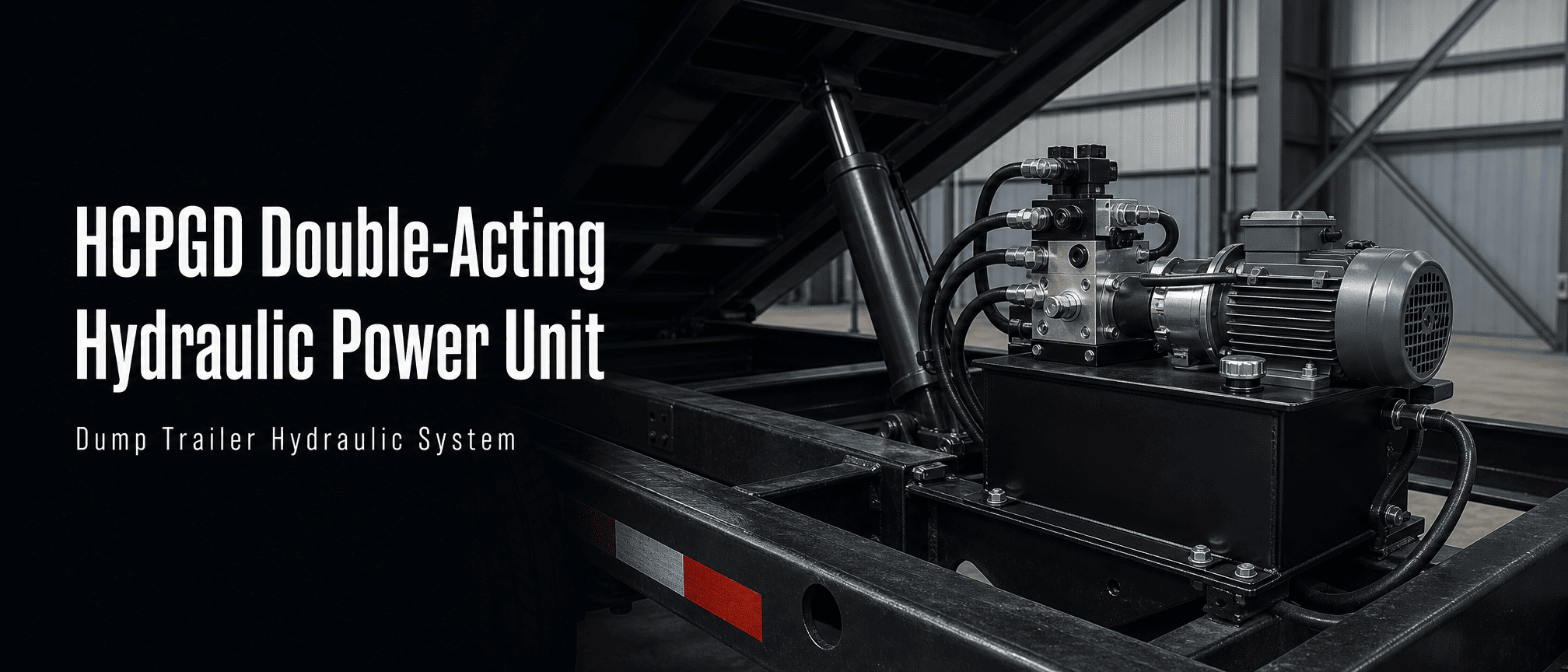

power unit

I. Что делает гидравлический силовой агрегат HCPGD

Гидравлический силовой агрегат преобразует электрическую энергию в гидравлический поток и давление. Насос подает масло на выбранную сторону цилиндра двустороннего действия. Когда клапан меняет положение, схема меняет направление потока масла, поэтому цилиндр может выдвигаться и втягиваться под действием гидравлической энергии.

Поэтому гидравлический силовой агрегат двойного действия HCPGD подходит для конструкции самосвального прицепа, которому требуется функция механического выдвижения и функция механического втягивания. Точное движение по-прежнему зависит от объема цилиндра, нагрузки, настройки сброса давления, размера шланга и схемы управления. HPU следует выбирать как часть всей гидравлической системы, а не как изолированный компонент.

II. Спецификация каталога для HCPGD

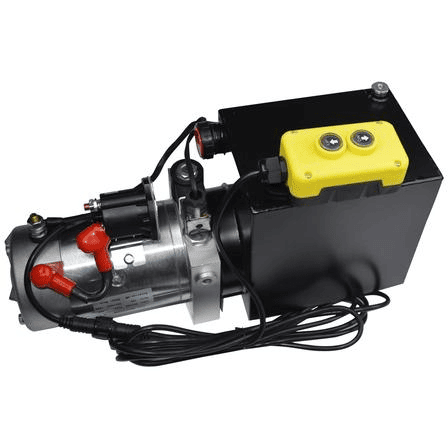

hydraulic power unit

Элемент	Спецификация каталога
Модель	ГКПГД
Тип продукта	Гидравлический силовой агрегат двойного действия
Применение указано в каталоге	Прицеп-самосвал
Скорость потока	1,2 галлона в минуту
Размер порта	САЭ №6
Размер бака	6 галлонов
Давление	3000 фунтов на квадратный дюйм
Клапанная арматура	Соленоид работает; 4-ходовой, 3-позиционный

Это опубликованные значения HCPGD в каталоге HCIC-2026. В каталоге не представлены полные данные по току двигателя, емкости аккумулятора, рабочему циклу, настройкам предохранительного клапана или электрической схеме контроллера для этой модели. Эти детали должны быть подтверждены на соответствие требованиям проекта до утверждения производства.

III. Логика клапанов и цепей

4-ходовой 3-позиционный клапан обеспечивает силовому агрегату структуру управления направлением действия для гидравлического привода двойного действия. Один рабочий порт может направлять масло для выдвижения цилиндра, а другой возвращает масло в бак. В противоположной команде путь потока меняется на противоположный.

Центральное положение является конструктивной деталью, которая должна быть подтверждена окончательной спецификацией контура и клапана. Это влияет на поведение привода при отпускании электрической команды. Производитель прицепа не должен предполагать центральное положение без проверки гидравлической схемы, требований к контролю нагрузки и метода безопасного опускания.

Соединение порта SAE №6 также необходимо проверить на соответствие выбранному стандарту шланга, адаптера и фитинга. Правильная идентификация резьбы и практика герметизации имеют большое значение, поскольку небольшая утечка в соединении может привести к попаданию воздуха, потере масла и сделать движение прицепа нестабильным.

IV. Почему бак на 6 галлонов имеет значение

HCPGD указан с баком емкостью 6 галлонов. Объем резервуара обеспечивает место для возврата масла и помогает системе управлять объемом масла, необходимым для цилиндра. Требуемый размер бака определяется не только диаметром цилиндра. Это также зависит от хода цилиндра, объема штока, расположения контура, объема шланга, уровня масла, доступного места для установки и рабочего цикла.

Резервуар должен быть надежно закреплен и расположен так, чтобы всасывающая линия, обратный путь и доступ для обслуживания оставались практичными. Перед заказом установщик должен подтвердить с помощью HCIC фактические размеры резервуара, ориентацию установки, расположение заливной горловины и сапуна, а также полезный уровень масла.

V. Расход, давление и реальная рабочая скорость

В каталоге указано давление 1,2 галлона в минуту для HCPGD и 3000 фунтов на квадратный дюйм для спецификации давления. Эти значения не следует конвертировать непосредственно в гарантированное время подъема прицепа или грузоподъемность. Фактическая скорость зависит от объема цилиндра и нагрузки. Фактическое рабочее давление зависит от требуемого усилия, механической геометрии, трения, защиты от ограничения и разгрузки.

Простая первая проверка — сравнить требуемый объем цилиндра с доступным расходом. Цилиндру большего размера требуется больше масла для выполнения того же хода, поэтому его движение обычно занимает больше времени при той же скорости потока. Проектировщик системы должен также учитывать обратный поток со стороны штока цилиндра двустороннего действия, длину шланга и зависящую от температуры вязкость гидравлического масла.

Каталожное значение 3000 фунтов на квадратный дюйм представляет собой расчетный предел системы, который необходимо сверить с цилиндром, шлангами, фитингами и компонентами управления. Не следует рассматривать это как обещание того, что каждый прицеп будет постоянно работать при таком давлении.

VI. Точки установки самосвального прицепа

Перед установкой гидравлического силового агрегата двойного действия HCPGD убедитесь в следующем:

1. Совместимость цилиндров:Убедитесь, что подключенный привод двойного действия и что оба порта правильно идентифицированы.

2. Электроснабжение:Проверьте напряжение, потребляемый ток, защиту предохранителя, размер кабеля и совместимость переключателя управления.

3. Гидравлические соединения:Подберите к портам SAE №6 подходящие шланги и адаптеры. Содержите всасывающий и возвратный пути в чистоте.

4. Положение резервуара:Оставьте достаточно места для заполнения, проверки, очистки и будущего обслуживания.

5. Защита от давления:Проверьте расположение предохранительного клапана и безопасное давление для всего контура.

6. Контроль нагрузки:Проверьте, как самосвальный кузов удерживается и опускается в случае отключения электроэнергии.

7. Удаление воздуха:Залейте одобренное масло, прокачайте контур в соответствии с конструкцией системы и проверьте уровень в резервуаре после нескольких контролируемых циклов.

Прежде чем утвердить окончательную конфигурацию, HCIC должен получить схему прицепа, данные о цилиндрах, необходимое напряжение питания и гидравлическую схему.

VII. Распространенные ошибки выбора

Выбор только по PSI

Давление не определяет полную производительность системы. Силу цилиндра, механический рычаг и требования к расходу следует рассматривать вместе.

Рассматривая поток как подъемную способность

Значение 1,2 галлона в минуту относится к расходу масла, а не напрямую к массе, которую может поднять прицеп. Грузоподъемность зависит от конструкции цилиндра и прицепа, а также гидравлического контура.

Игнорирование обратной стороны

Система двойного действия требует правильной прокладки с обеих сторон привода. Неправильная идентификация шланга может привести к тому, что цилиндр будет двигаться в неправильном направлении или не сможет втянуться должным образом.

Оставляя функцию центра клапана неопределенной

4-ходовой 3-позиционный клапан должен быть настроен на требуемое нейтральное поведение и безопасное опускание.

VIII. Информация для запросов на OEM и замену

Для получения ценового предложения на гидравлический силовой агрегат двойного действия HCPGD укажите:

Тип прицепа и предполагаемое применение

Диаметр цилиндра, диаметр штока и ход поршня
Требуемое поведение выдвижения и втягивания
Электрическое напряжение и доступный ток
Целевое время цикла, если указано
Тип гидравлического масла или существующее системное масло
Стандарт шланга и фитинга
Место для установки и направление монтажа
Метод управления и требования к дистанционному управлению
Необходимое количество и пункт доставки

Эта информация позволяет сверить конфигурацию HPU со всей системой прицепа, а не цитировать только один номер.

IX. Часто задаваемые вопросы

HCPGD одностороннего или двойного действия?

В каталоге HCIC-2026 HCPGD указан как гидравлический силовой агрегат двойного действия.

Какая скорость потока указана для HCPGD?

В каталоге указан расход 1,2 галлона в минуту.

Какой размер резервуара используется в HCPGD?

В каталоге указан бак емкостью 6 галлонов.

Какой размер порта указан?

В каталоге указан размер порта SAE №6.

Подтверждает ли каталог все электрические детали?

Нет. Таблица моделей не содержит полной информации о токе двигателя, схеме подключения или характеристиках рабочего цикла. Эти пункты должны быть подтверждены для предполагаемого прицепа.

X. Запросить проверку конфигурации HCPGD

Гидравлический силовой агрегат двойного действия HCPGD представляет собой специальную опцию HPU для самосвальных прицепов с указанными в каталоге данными о расходе, баке, давлении и клапанах. Для получения надежного предложения отправьте в компанию HCIC спецификацию цилиндра, электропитание, гидравлическую схему и ограничения по установке.

Затем HCIC может проверить, соответствует ли конфигурация HCPGD всему приложению, и определить любые детали, специфичные для проекта, которые требуют подтверждения перед производством.

XI. О HCIC

Компания Jinan Huachen Industrial Co., Ltd. была основана в 1998 году. В каталоге HCIC-2026 компания описывается как производитель гидравлической продукции, специализирующийся на гидравлических цилиндрах и силовых агрегатах для различных отраслей промышленности, включая транспортное оборудование, строительную технику и другие промышленные применения.
