Гидроцилиндр переднего опрокидывания FE-4TG-E169*4280 предназначен для самосвалов грузоподъемностью 49 тонн, с давлением 16 МПа и длиной в закрытом состоянии 1345 мм.
Working pressure:
16 МПаTipping capacity reference:
49 тNumber of stages:
4 этапаFE-4TG-E169*4280 — это четырехступенчатый гидроцилиндр переднего опрокидывания, указанный в каталоге гидравлических опрокидывателей HCIC для 49-тонной опрокидывающей машины. Его телескопическая конструкция сочетает в себе большой рабочий диапазон с более коротким закрытым корпусом, чем обычно требуется для одноступенчатого цилиндра.
Модель предназначена для проектирования систем самосвалов с фронтальной разгрузкой, где длина цилиндра, геометрия крепления и нагрузка автомобиля должны учитываться вместе. В каталоге указаны последовательность основных отверстий, давление, установочные размеры и длина в закрытом состоянии, необходимые для первоначального инженерного обсуждения.
| Параметр | Стоимость по каталогу |
|---|---|
| Модель | ФЭ-4ТГ-Э169*4280 |
| Справочная мощность опрокидывания | 49 т |
| Рабочее давление | 16 МПа |
| Количество этапов | 4 |
| Последовательность диаметров отверстий | 169/158/136/115 мм |
| Размер А | 245 мм |
| Размер Б | 385 мм |
| Размер С | 70 мм |
| Размер Д | 50 мм |
| Дельта размера | 50 мм |
| Закрытая длина L | 1345 мм |
Приведенные выше значения взяты из таблицы цилиндров переднего опрокидывания FE/FC в прилагаемом каталоге HCIC-2026. Эталонная опрокидывающая способность является значением из каталога, а не гарантией для каждой конфигурации грузовика.

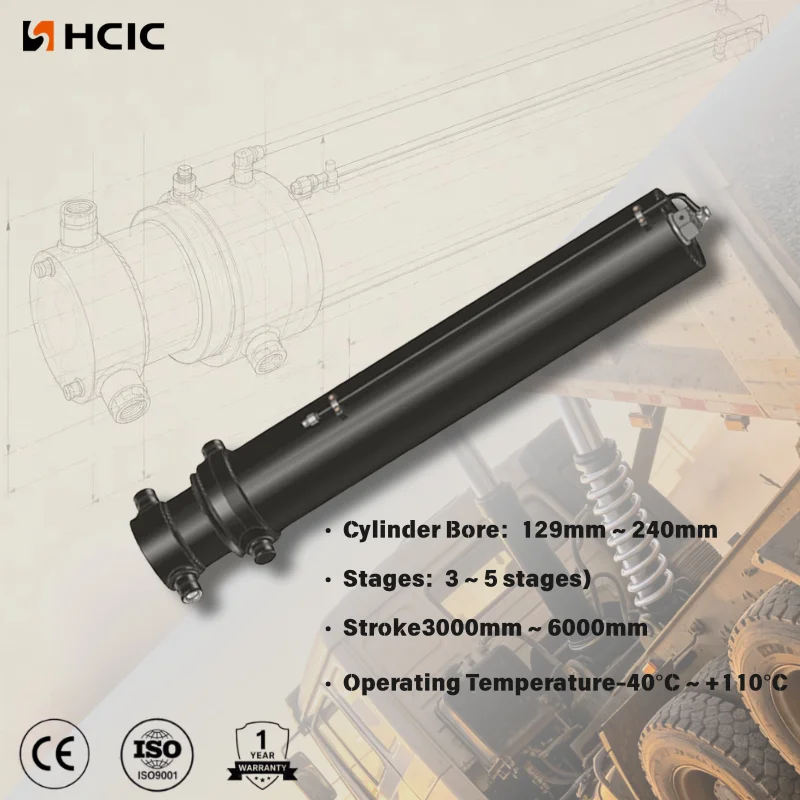

FE-4TG-E169*4280 использует четыре вложенных каскада. Последовательность отверстий уменьшается со 169 мм до 115 мм по мере удлинения ступеней. Такое расположение позволяет цилиндру совершать длительное подъемное движение, сохраняя длину закрытой установки на уровне 1345 мм.
Во время цикла фронтального опрокидывания на рабочую зону рабочей площадки действует гидравлическое давление. По мере изменения последовательности этапов также изменяются доступная подъемная сила и скорость движения. По этой причине цилиндр не следует выбирать только по его наибольшему диаметру или номинальной мощности грузовика. Вес кузова, полезная нагрузка, положение шарниров, точки крепления и гидравлическая схема — все это влияет на конечный результат работы системы.

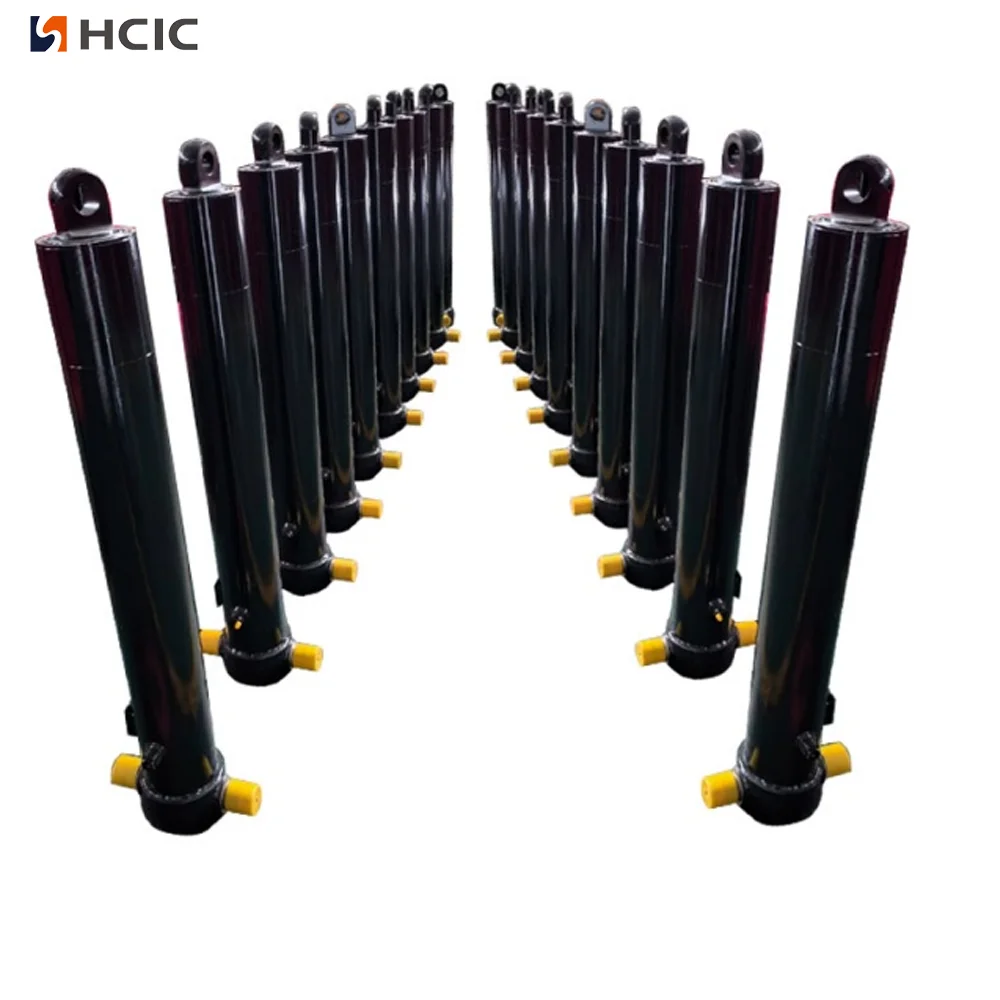

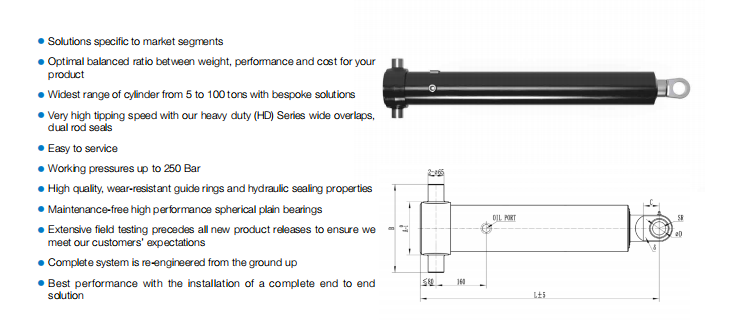

В каталоге указаны размеры A, B, C, D и треугольник для FE-4TG-E169*4280. Эти размеры следует сравнить с передним монтажным кронштейном грузовика, расположением шарниров, зазором рамы и положением закрытого кузова.
Длина в закрытом состоянии 1345 мм особенно важна, когда цилиндр установлен между шасси и передним самосвальным кузовом. Покупателям также следует проверить весь выдвинутый путь, угол цилиндра в начале подъема и зазор вокруг каждой точки крепления. Цилиндр аналогичных размеров может оказаться непригодным, если его центры штифтов или геометрия кронштейна различаются.
В каталоге указано рабочее давление 16 МПа и номинальная опрокидывающая способность 49 тонн для этой модели. Эти цифры необходимо учитывать вместе с настройками насоса, защитой клапанов, потоком гидравлического масла и конструкцией грузовика. Их не следует рассматривать как отдельное утверждение полезной нагрузки.
Прежде чем выбрать FE-4TG-E169*4280, покупатель должен подтвердить, соответствует ли обозначение грузоподъемностью 49 тонн реальному транспортному средству и самосвальному кузову. Для всей системы требуются совместимые кронштейны, штифты, гидравлические линии и схема управления, рассчитанная на предполагаемую нагрузку и движение.
Для запроса на замену отправьте оригинальную идентификацию цилиндра, фотографии точек крепления, размеры в закрытом и выдвинутом положении, размеры штифтов, информацию о масляном порте и сведения о применении грузовика. Если старый блок поврежден, фотографии штока, соединений ступеней и монтажных проушин помогут отличить проблему цилиндра от проблемы с кронштейном или проблемы с выравниванием.
Следующая информация полезна для предложения OEM:
FE-4TG-E169*4280 представляет собой специальный четырехступенчатый гидроцилиндр переднего опрокидывания с расположением отверстий 169/158/136/115 мм, каталожным давлением 16 МПа и закрытой длиной 1345 мм. Его пригодность зависит от всей системы самосвала, а не только от номера модели. Отправьте монтажный чертеж и гидравлические данные в HCIC для рассмотрения конкретного проекта.

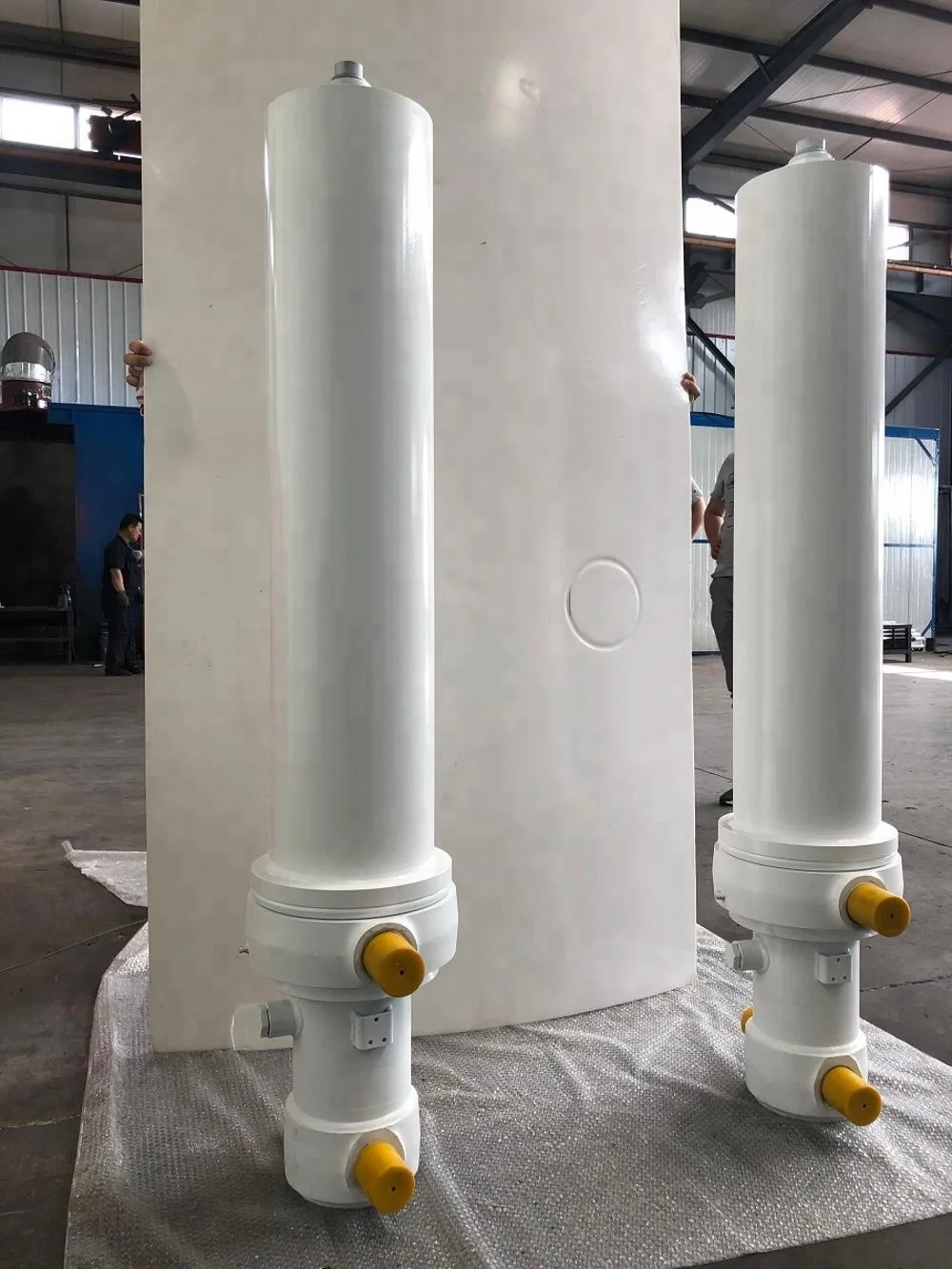

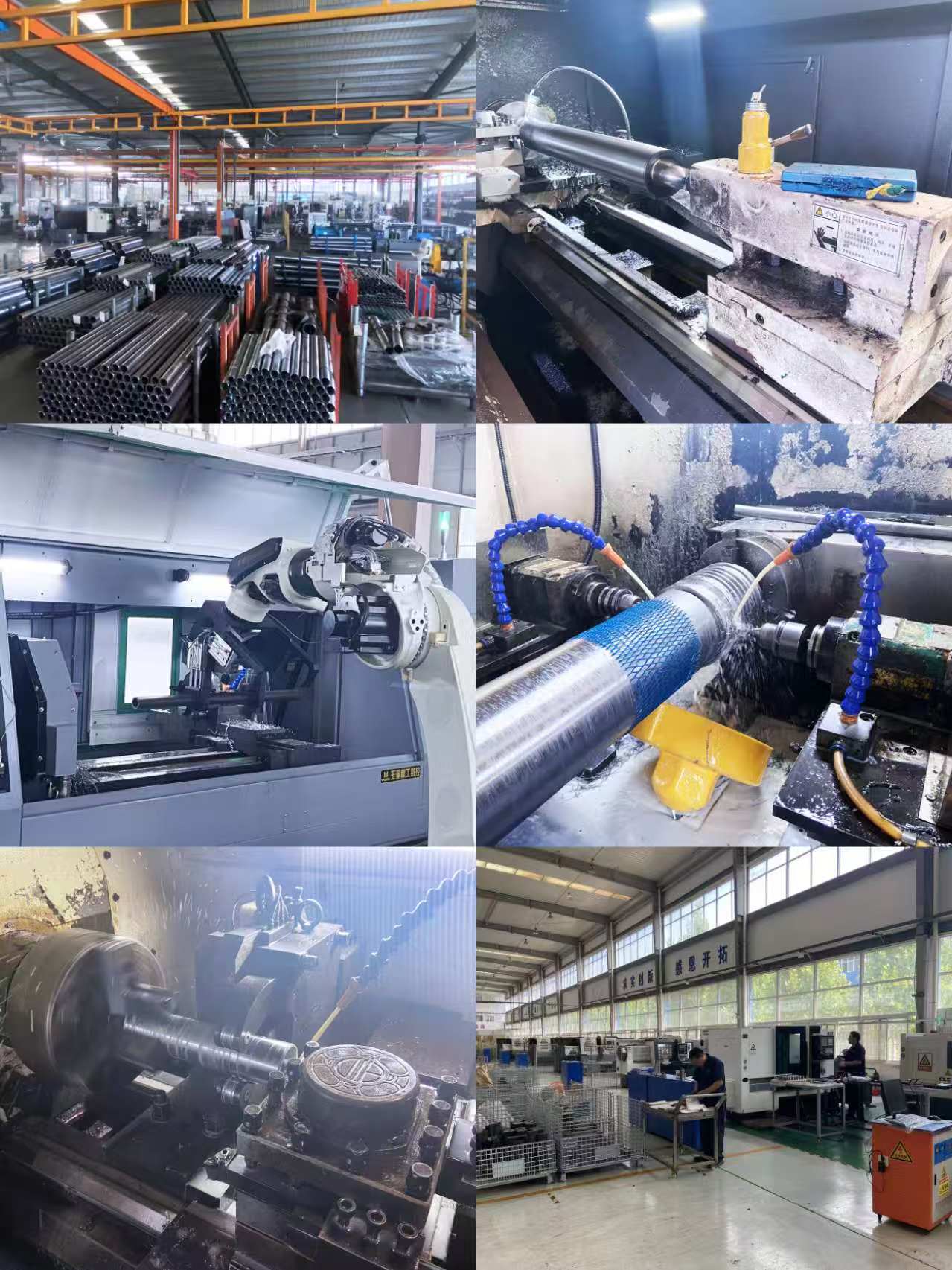

HCIC разрабатывает и производит гидравлические цилиндры и силовые агрегаты для транспортных средств и промышленного применения. HCIC поддерживает запросы OEM и замены, используя чертежи клиентов, размеры и требования к применению в качестве основы для технической проверки.
Запросить рассмотрение предложения FE-4TG-E169*4280:
