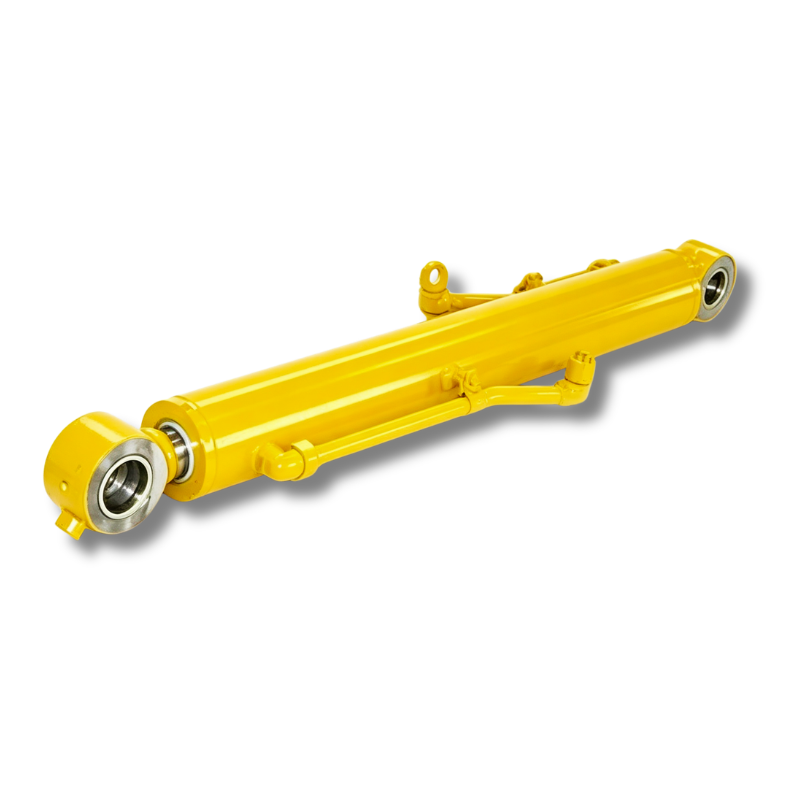

Цилиндр стрелы фронтального погрузчика

I. Что это за цилиндр

H-001-7057 — это цилиндр стрелы фронтального погрузчика для мусоровозов. Один продукт, одна работа: поверните подъемные рычаги, выдвигающиеся вперед, возьмите мусорный контейнер и поднимите его через кабину в бункер.

Спецификация: диаметр цилиндра 4,5 дюйма, шток 2,5 дюйма, ход поршня 41,5 дюйма. И особенность, которая отличает его от цилиндра с простым рычагом — амортизация в конце хода.

В каталоге он указан для стрелы фронтального погрузчика H Half Pack. Если в вашем парке есть фронтальные погрузчики полуупаковочного типа, эти кузова используют именно этот класс цилиндров рычага.

II. Проверенные характеристики

Из каталога HCIC 2026:

III. Амортизация — чем этот цилиндр отличается

Стрела фронтального погрузчика выполняет тяжелую работу. Он поворачивает загруженный контейнер по дуге и резко останавливается в конце хода. Без амортизации этот стопор представляет собой механический удар: поршень ударяется о торцевую крышку, груз устремляется вперед, рама стонет, а уплотнения принимают на себя удар.

Делайте это несколько сотен раз в неделю, пятьдесят недель в году, и ущерб будет суммироваться:

• Торцевая крышка треснула от неоднократного удара
• Усталостные монтажные проушины на бобышках штифтов
• Повреждение уплотнения из-за удара поршня по сальнику
• Шум, который сообщает водителю, что что-то не так, прежде чем он сломается.

Мягкая конструкция меняет последние сантиметры пути. Когда поршень приближается к концу, он входит в амортизирующую втулку. Захваченное масло вытесняется через дозирующее отверстие вместо того, чтобы свободно вытекать. Замедление становится контролируемым. Поршень замедляется, останавливается и успокаивается, а не хлопает.

В результате производительность не становится мягче. Это более сложная производительность в течение большего количества циклов. Меньшее количество ударов за цикл означает, что цилиндр, крепление и конструкция рычага прослужат дольше.

Если вы заменяете вышедший из строя цилиндр рычага на грузовике с большим циклом движения, то амортизация — это правильная характеристика, а не модернизация.

IV. Геометрия — что означает 4,5 × 2,5 × 41,5

Диаметр отверстия 4,5 дюйма.Это генератор силы. Рабочее давление, действующее на область поршня, создает подъемную силу рычага. Диаметр отверстия 4,5 дюйма — это класс, предназначенный для работы со стандартными жилыми и коммерческими контейнерами для мусора.

2,5-дюймовый стержень.Стержень несет сжимающую нагрузку, когда рука толкает, и растягивающую нагрузку, когда она тянет. Диаметр 2,5 дюйма придает колонне прочность, позволяющую противостоять короблению при боковой нагрузке, а рычаги фронтального погрузчика воспринимают боковую нагрузку, поскольку контейнер раскачивается на тросах или цепях.

Ход поршня 41,5 дюйма.Расстояние перемещения, которое необходимо стреле, чтобы пройти от положения подборщика с земли до положения выгрузки над кабиной. Ход — это геометрическое решение: слишком короткий, и рука не сможет завершить дугу; слишком длинный, цилиндр выходит за пределы хода, и корпус мешает.

Три числа работают вместе. Измените одно, и движение руки изменится. Вот почему мы работаем в соответствии со спецификациями каталога, а не «достаточно близко».

V. Что задание делает с этим цилиндром

H-001-7057 работает на открытом воздухе при полной экспозиции. Стержень выдвигается над кабиной на каждом цикле, в соляные брызги на дороге зимой, в пыль и песок на свалках круглый год, в дождь, лед и перепады температур. Иногда неправильно выбранный прием контейнера оказывает негативное влияние на всю сборку.

Две вещи определяют, как долго это продлится:

Поверхность стержня. Стержень должен быть достаточно твердым, чтобы отталкивать песок, достаточно гладким, чтобы не изнашивать уплотнение, и достаточно устойчивым к коррозии, чтобы выдерживать воздействие дорожной соли. Качество поверхности и качество обработки отличают двухлетний цилиндр от шестилетнего.

Пакет уплотнений. Стержень проводит большую часть своего срока службы в продленном состоянии, что означает, что через скребок проходит большая часть поверхности стержня и увеличивается вероятность затягивания загрязнений обратно внутрь. Стеклоочиститель, который счищает мусор до того, как он достигнет уплотнения штока, не является обязательным для мусоровоза.

Мы не срезаем углы ни в том, ни в другом.

VI. Приложения

• Маршруты для бытовых отходов.Полукомплектные фронтальные погрузчики поднимают стандартные мусорные контейнеры маршрут за маршрутом.
• Коммерческие контейнерные маршруты.Где тот же механизм рычага обрабатывает более крупные коммерческие контейнеры.
• Замена флота.Муниципальные и частные автопарки заменяют изношенные цилиндры рычага через интервалы между ремонтами.
• Пересобрать программы.Дистрибьюторы и ремонтные мастерские имеют в наличии запасные части для замены полуупаковочных цилиндров рычага с амортизацией.

VII. Примечания к заказу

При заказе H-001-7057 подтвердите:

1. Способ монтажа — штифтовая проушина, вилка или поперечная трубка, а также диаметры штифтов.

2. Ориентация порта и стандарт резьбы фитинга (SAE, NPT, BSP, ORFS)

3. Герметик для вашей рабочей температуры, если он нестандартный.

Мы также сопоставляем оригинальные детали — отправьте ваши, и мы подтвердим установку перед производством.

Перед упаковкой каждая единица подвергается испытанию под давлением. Протоколы испытаний поставляются вместе с цилиндром.

VIII. Часто задаваемые вопросы

IX. О HCIC

Jinan Huachen Industrial Co., Ltd. Основана в 1998 году. Цзинань, Шаньдун, Китай. Три завода. 300+ сотрудников. 25+ инженеров. Экспорт в более чем 50 стран.

Мы производим гидравлические цилиндры для отрасли переработки отходов — цилиндры рукояти фронтального погрузчика, цилиндры телескопического выталкивателя, цилиндры упаковщика и направляющие — на нашем собственном заводе с собственными хонингованием, обработкой QPQ и испытаниями под давлением.

Сертифицирован по стандарту ISO 9001:2015. Экспортная документация оформляется собственными силами.
