4TG-E130x1307 представляет собой четырехступенчатый телескопический подкузовной гидроцилиндр самосвального прицепа с ходом поршня 1307 мм, максимальным рабочим давлением 180 бар и диапазоном опрокидывания по каталогу 15–25 тонн.
Number of stages:
4 этапаStroke:
1307 ммMass:
58 кгWorking volume:
13,7 л4TG-E130x1307 представляет собой четырехступенчатый подбортовой телескопический гидроцилиндр самосвального прицепа, входящий в каталог HCIC-2026. Это часть линейки днища для легких условий эксплуатации для прицепов с боковой и трехсторонней разгрузкой, где длинный ход должен помещаться под кузовом и шасси.
Модель обеспечивает определенную отправную точку для проверки OEM или запасного цилиндра: четыре ступени, ход поршня 1307 мм, максимальное рабочее давление 180 бар и диапазон опрокидывающей способности по каталогу 15–25 тонн. Перед покупкой цилиндр должен быть согласован со всей конструкцией прицепа, гидравлическим контуром и монтажным устройством.
| Параметр | Стоимость по каталогу |
|---|---|
| Модель | 4ТГ-Э130х1307 |
| Тип продукта | Телескопический гидроцилиндр под днищем |
| Количество ступеней | 4 |
| Гладить | 1307 мм |
| Масса | 58 кг |
| Рабочий объем | 13,7 л |
| Максимальное рабочее давление | 180 бар |
| Диапазон опрокидывающей способности по каталогу | 15–25 тонн |
| Размер L | 545 мм |
| Размер А | 216 мм |
| Размер Б | 329 мм |
| Размер С | 132 мм |
| Размер Д | 92 мм |
| Размер Е | 58 мм |
Приведенные выше значения взяты из таблицы телескопических гидравлических цилиндров под кузовом в прилагаемом каталоге HCIC-2026, страница PDF 18. В распечатанной таблице строка для 4TG-E130x1307 показывает четыре ступени, ход поршня 1307 мм, массу 58 кг, рабочий объем 13,7 л и максимальное рабочее давление 180 бар.

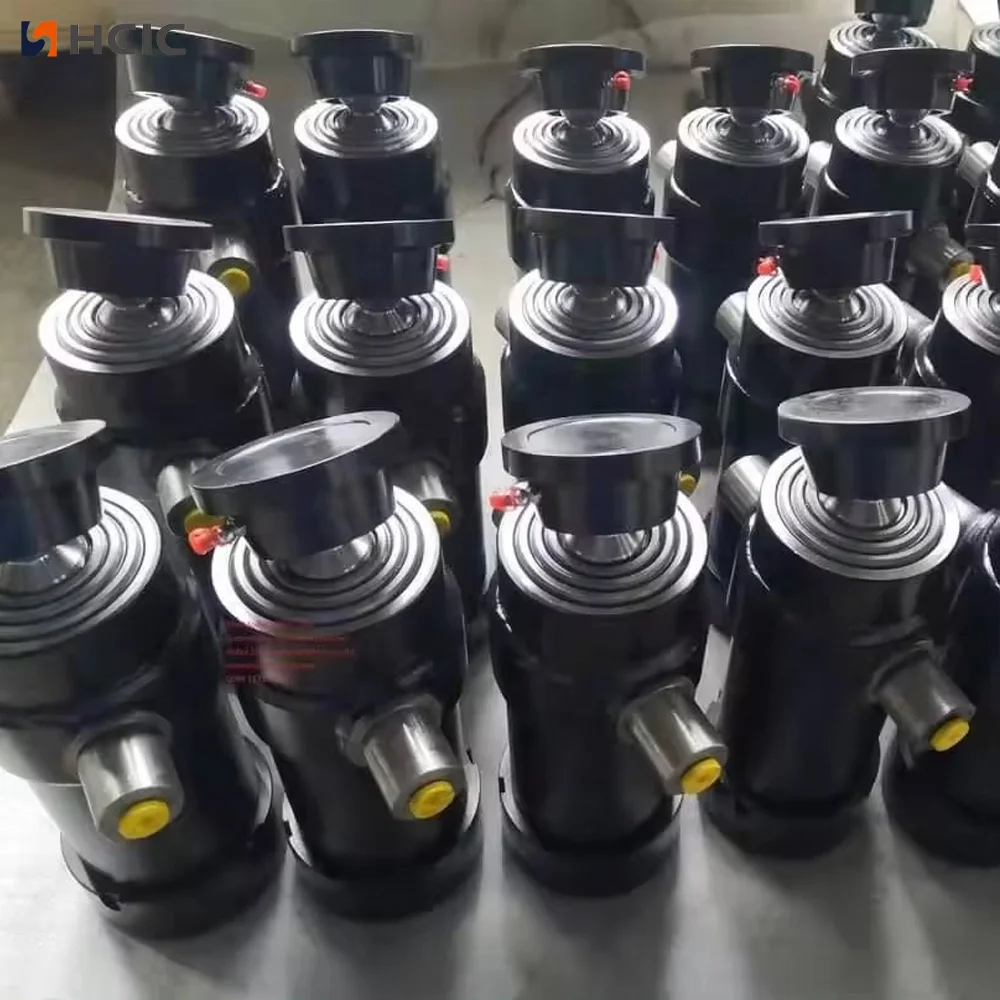

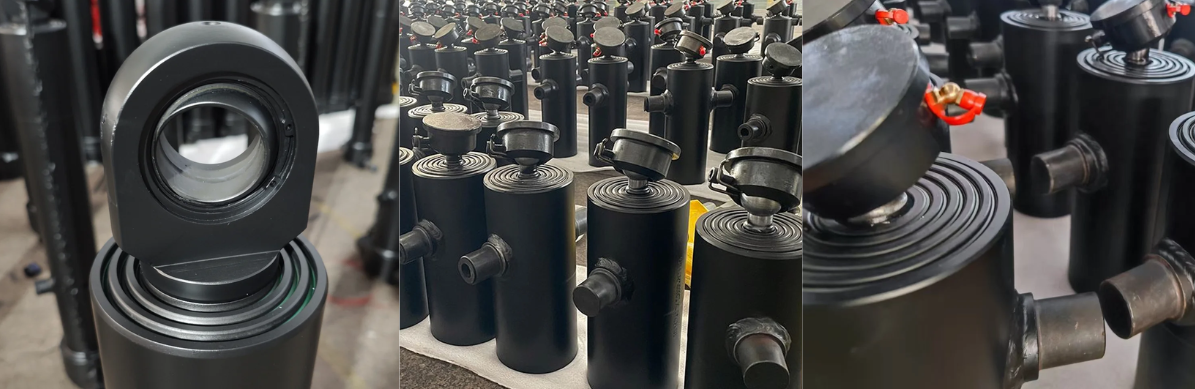

Телескопический цилиндр использует вложенные ступени для обеспечения более длительного рабочего движения, не требуя полного выдвижения при втягивании. Такое расположение полезно на прицепах-самосвалах, где доступное пространство под кузовом ограничено, но опрокидывающая система все равно требует достаточного движения.
Модель 4TG-E130x1307 имеет четыре ступени и заявленный ход поршня 1307 мм. Его размер L 545 мм обеспечивает отправную точку для планирования закрытого пространства, но при установке также необходимо учитывать опору цилиндра, штифтовое или проушины, элементы шасси, шланги и весь путь движения самосвального кузова.
Цилиндр сам по себе не определяет результат опрокидывания. Расположение шарниров, вес тела, распределение нагрузки, угол опрокидывания, расход насоса и защита от сброса давления — все это влияет на силу и скорость, необходимые во время цикла.

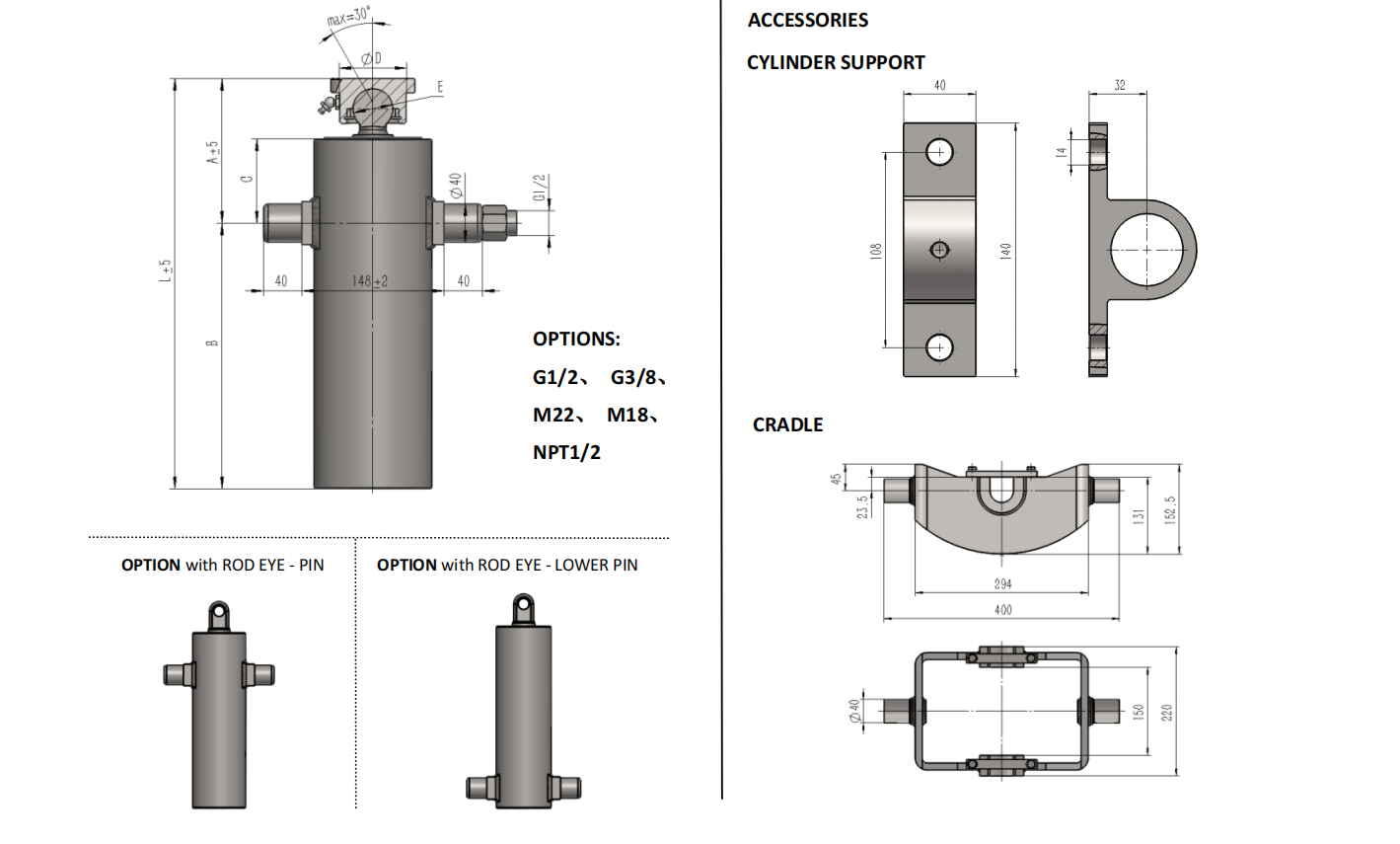

Начните с указанного размера L и установочных размеров A–E. Сравните их с чертежом прицепа или измеренной монтажной площадью. Затем проверьте цилиндр по всей дуге опрокидывания. Цилиндр может вылететь из шасси, когда кузов закрыт, но коснуться поперечины или кронштейна, когда кузов поднимается.

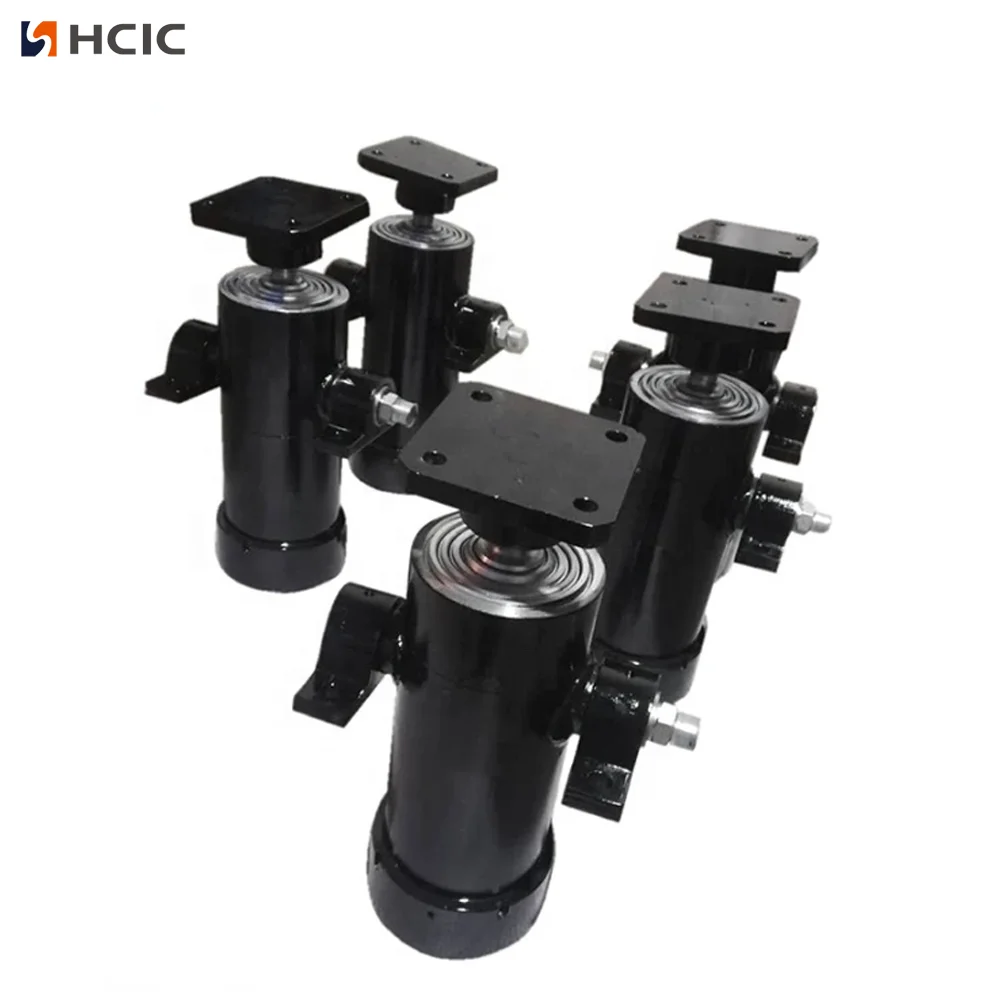

На странице каталога показаны варианты проушин штока и нижнего штифта для ряда цилиндров под кузовом, а также ссылки на опорные люльки. Точное подключение и расположение опоры для 4TG-E130x1307 следует уточнить на проектном чертеже. Не предполагайте, что в телескопическом цилиндре аналогичного вида будет использоваться такое же расстояние между штифтами или метод крепления.

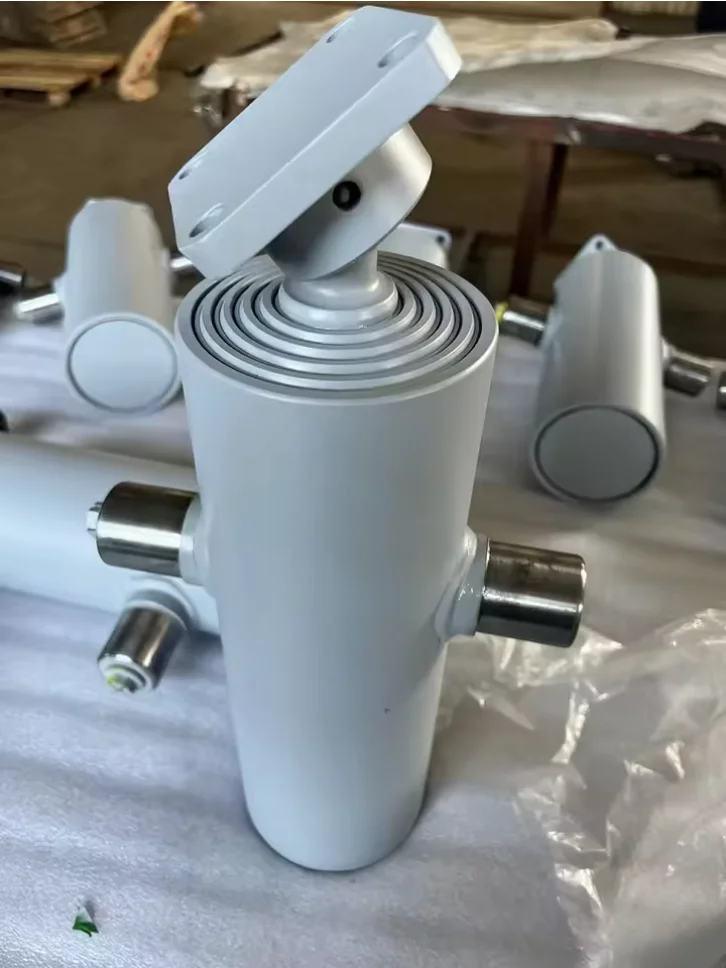

Цилиндр следует поддерживать и выравнивать с помощью конструкции крепления прицепа. Кронштейны не должны принуждать цилиндр устанавливаться в нужное положение или создавать боковую нагрузку во время выдвижения. Перед приложением нагрузки проверьте штифты, опору, шланги и близлежащие элементы рамы.
В каталоге указано максимальное рабочее давление 180 бар для 4TG-E130x1307. Насос, предохранительный клапан, размер шланга, объем масла и контур управления должны быть проверены на соответствие этому требованию. Рабочее давление — это не то же самое, что гарантированная грузоподъемность; Фактическая сила зависит от гидравлического давления, эффективной площади и механической геометрии прицепа.

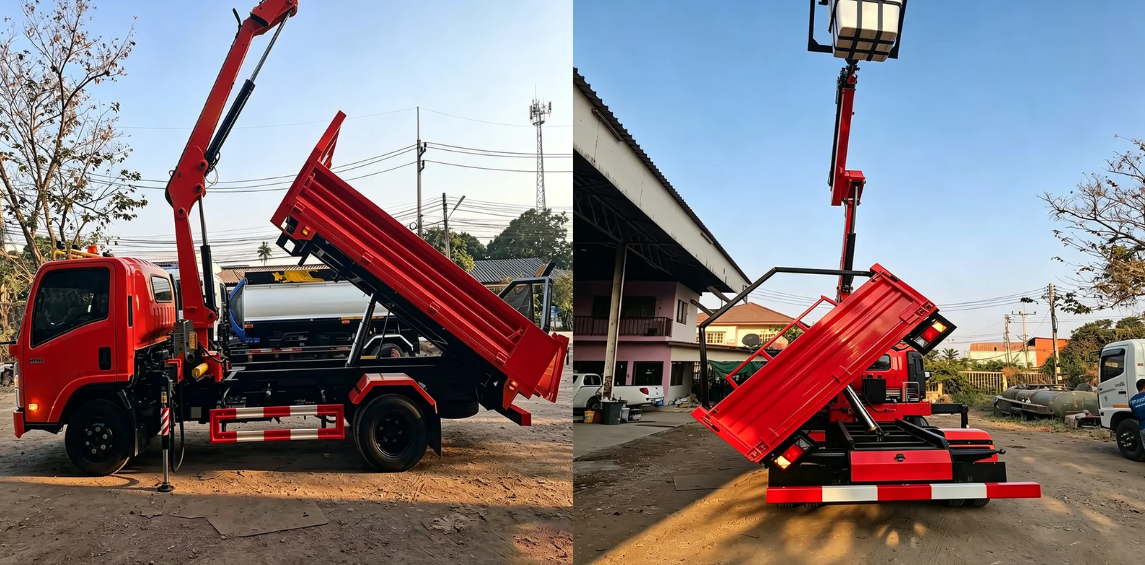

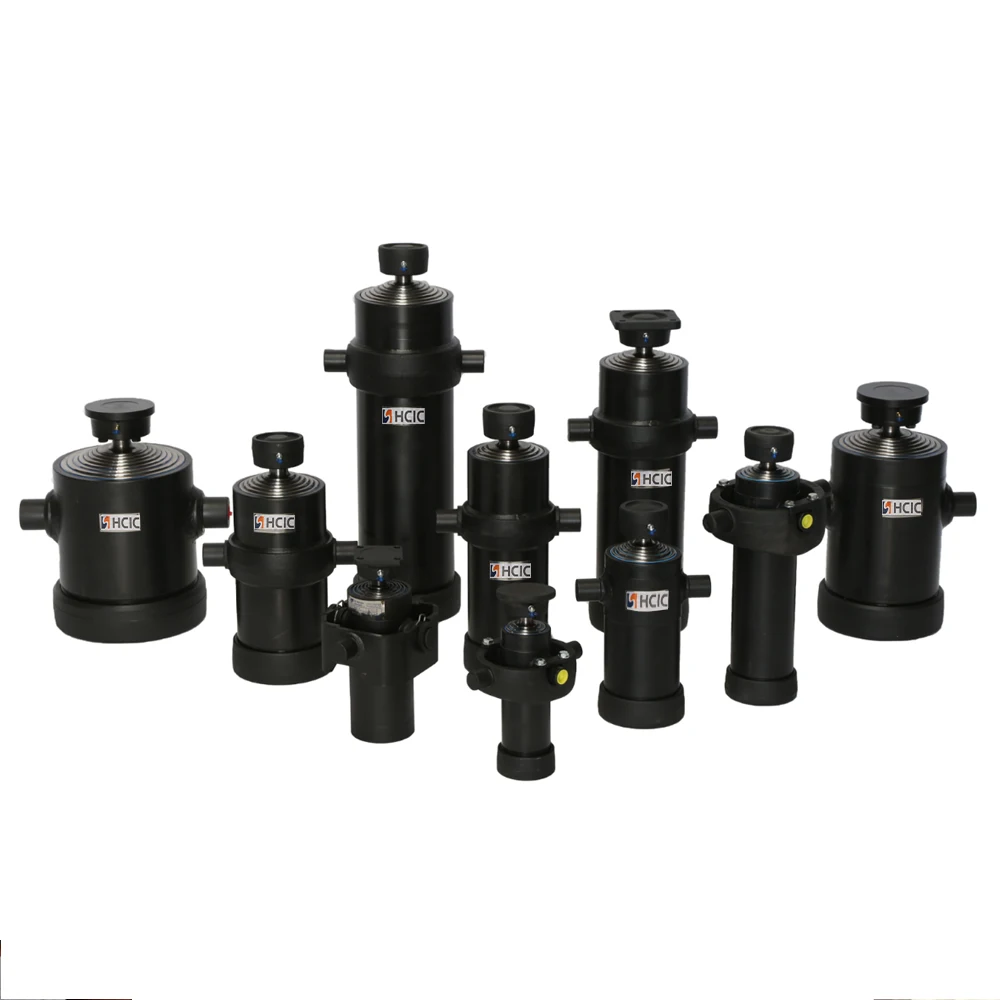

Модель 4TG-E130x1307 подходит для проектов самосвалов, которым требуется четырехступенчатый телескопический подкузовный гидроцилиндр с ходом поршня 1307 мм. Его можно рассмотреть для компоновки самосвальных прицепов с боковой разгрузкой и трехсторонней разгрузкой, если доступное пространство для установки и диапазон применения по каталогу соответствуют проекту.
В каталоге указан диапазон опрокидывающей способности 15–25 тонн. Рассматривайте это как ссылку на приложение по каталогу, а не как универсальное одобрение полезной нагрузки. Кузов прицепа, шарнирная конструкция, прочность шасси, распределение нагрузки и гидравлическая система должны оцениваться вместе.
Для запроса OEM или замены 4TG-E130x1307 отправьте:
Эта информация помогает отделить непосредственную замену цилиндра от изменения конструкции крепления или гидравлической системы.
Модель 4TG-E130x1307 предоставляет производителям прицепов определенный вариант четырехступенчатого цилиндра под кузовом с ходом поршня 1307 мм, массой 58 кг, максимальным рабочим давлением 180 бар, рабочим объемом 13,7 л и диапазоном опрокидывания по каталогу 15–25 тонн.
Перед заказом отправьте чертеж прицепа, монтажные размеры и гидравлические данные в HCIC для проверки установки.
