Ознакомьтесь с размерами гидравлического цилиндра с двойной скобой 53-4592-106, ходом 106,06 дюйма, портом NPTF 3/4 дюйма и каталожной массой 208 фунтов для OEM-оборудования с большим ходом.
Stroke:
2694 ммClosed length,:
1219 ммExtended length:
3913 ммPort:

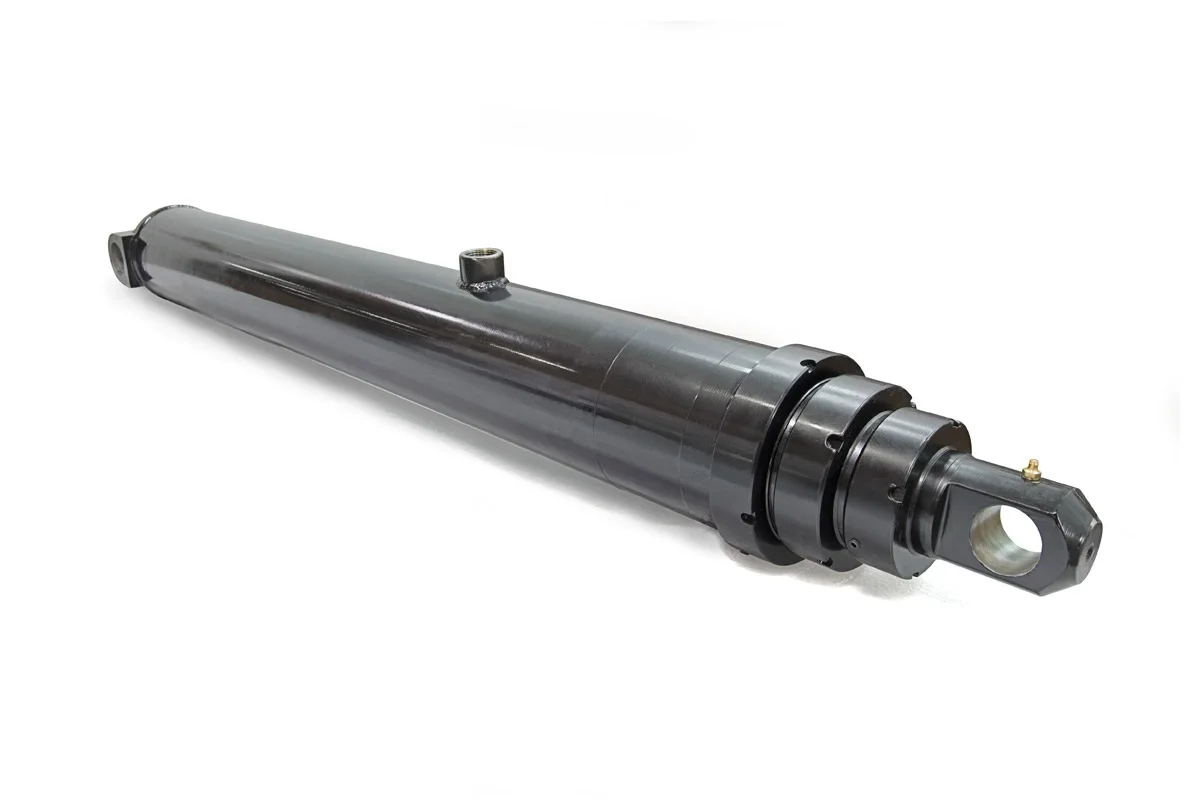

3/4 дюйма NPTFГидравлический цилиндр с двойной скобой 53-4592-106 представляет собой длинноходную модель серии 4000, указанную в каталоге HCIC-2026. Его каталожный ход в 106,06 дюйма ставит его в другое место по сравнению с компактным приводом: в машине должно быть место для длительного изменения расстояния между центрами штифтов, а кронштейны и шланги должны оставаться управляемыми на протяжении всего движения.
Для OEM-производителя или группы технического обслуживания полезной отправной точкой является полный размерный ряд. Он включает в себя ход, длину в закрытом состоянии, длину в выдвинутом состоянии, монтажные размеры, порт, объем масла и вес. Эти значения помогают инженерам сравнить модель с существующим цилиндром или компоновкой новой машины, прежде чем запрашивать ценовое предложение по проекту.
| Элемент | Значение в дюймах | Значение показателя |
|---|---|---|
| Модель | 53-4592-106 | 53-4592-106 |
| Ряд | Серия 4000 | Серия 4000 |
| Инсульт, А | 106,06 дюйма | 2694 мм |
| Длина в закрытом состоянии, В | 48.00 через | 1219 мм |
| Развернутая длина, С | 154,06 дюйма | 3913 мм |
| Размер Д | 1,50 дюйма | 38 мм |
| Размер Е | 2,06 дюйма | 52 мм |
| Размер Ф | 2,00 дюйма | 51 мм |
| Размер Г | 7.00 в | 178 мм |
| Размер J | 2,06 дюйма | 52 мм |
| Размер К | 19,50 дюйма | 495 мм |
| Порт | 3/4 дюйма NPTF | 3/4 дюйма NPTF |
В каталоге не предусмотрена универсальная гарантия давления, нагрузки или срока службы для модели 53-4592-106. Для окончательного выбора необходимо учитывать реальный путь нагрузки машины, гидравлические условия и проверку безопасности.

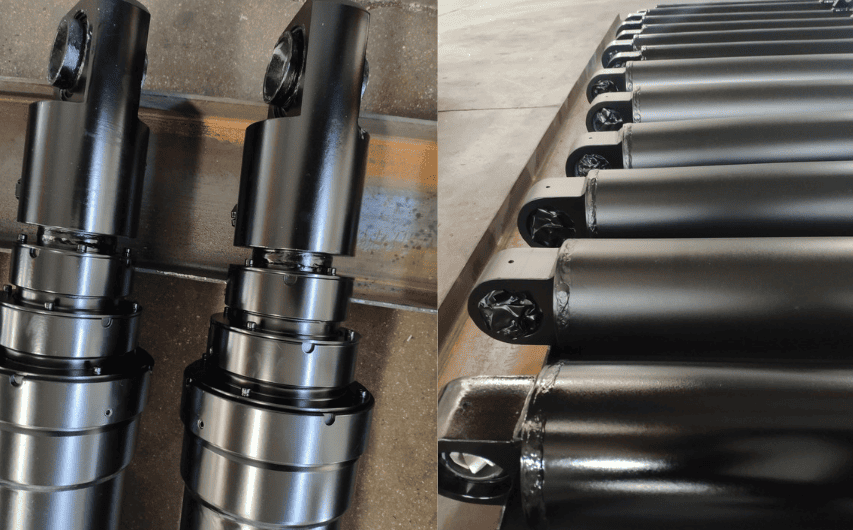

Цилиндр между пальцами не работает изолированно. Неподвижный штифт, подвижный штифт и подключенный механизм определяют движение. Для модели 53-4592-106 в каталоге указаны 48,00 дюймов в закрытом положении и 154,06 дюйма в выдвинутом положении. Поэтому машине необходим контролируемый путь при большом изменении расстояния между центрами штифтов.
Перед установкой нанесите на карту два конечных положения и несколько промежуточных положений. Проверьте, остается ли цилиндр в заданном диапазоне углов, несут ли монтажные кронштейны нагрузку в правильном направлении и оставляет ли окружающая конструкция место для движения корпуса, штока, штифтов и шланга.
Длинный ход также делает трассировку более важной. Шланги должны следовать за движущимся узлом, не растягиваясь, не зацепляясь и не терясь о раму. Сервисные группы должны иметь возможность добраться до порта и установить оборудование, не демонтируя постороннее оборудование.

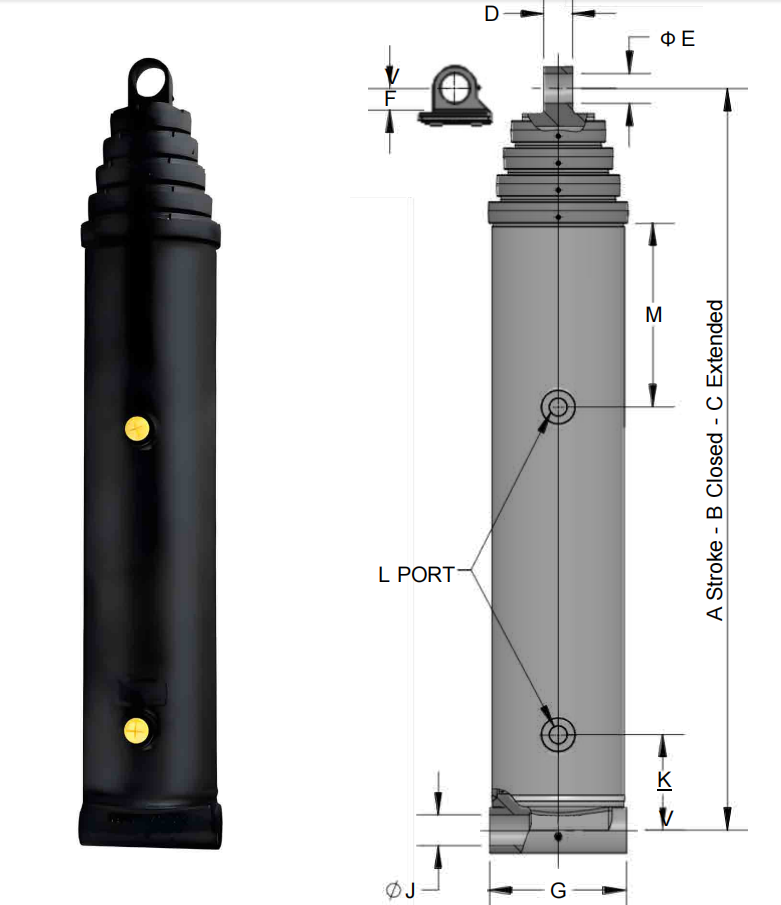

Каталожные размеры D, E, F, G, J и K служат отправной точкой для монтажа. Сравните их с чертежом машины, а не предполагайте, что длинный ход является единственным требованием для установки.
Порт NPTF диаметром 3/4 дюйма должен соответствовать существующей практике гидравлического водопровода и фитингов. Прежде чем устанавливать баллон в ограниченном пространстве, проверьте адаптер, метод уплотнения, радиус изгиба шланга и ориентацию порта.
В строке продукта указан объем заправочного масла 1,7 галлона и расширенный объем масла 6,0 галлона. Гидравлическая система должна иметь достаточный полезный объем резервуара для цилиндра, шлангов, блока клапанов и фактического рабочего положения. Эти каталожные значения не являются полным расчетом размера резервуара.
Указанный вес составляет 208 фунтов. Это значение имеет значение при транспортировке, планировании установки и конструкции кронштейна. Обеспечьте безопасный метод подъема и убедитесь, что конструкция машины может поддерживать цилиндр и передавать рабочую нагрузку через шарнирные соединения.
Модель 53-4592-106 можно рассмотреть для OEM-оборудования с большим ходом и проектов замены, в которых используется цилиндр с соединением штифтов. Он подходит для механизмов, в которых неподвижная и подвижная точки крепления при полном выдвижении находятся далеко друг от друга, при условии, что геометрия машины соответствует размерам в каталоге.
Предложение не должно основываться только на номере модели. Для оценки применения HCIC необходим чертеж машины или точные измерения на месте, рабочее давление, направление нагрузки, частота цикла, сведения о штифтах и информация о гидравлических соединениях.
Гидравлический цилиндр 53-4592-106 между пальцами представляет собой длинноходную опцию серии 4000 для механизмов, которым требуется определенное изменение расстояния между центрами пальцев. Его ход поршня 106,06 дюйма, длина в закрытом состоянии 48,00 дюйма, удлиненная длина 154,06 дюйма, порт NPTF 3/4 дюйма, объем заполнения 1,7 галлона, расширенный объем 6,0 галлона и каталожный вес 208 фунтов дают команде OEM точную основу для первоначальной проверки установки.
Перед заказом отправьте в HCIC полную геометрию движения, детали монтажа, гидравлические данные и план перемещения. Эта информация необходима, чтобы определить, соответствует ли эта модель с большим ходом всей машине.
