Размер (Д*Ш*В): 2880x2450x2700 Размер стола (мм): 1000x500 Количество осей: 5 Перемещение стола (X) (мм): 800 Перемещение стола (Y) (мм): 500 Перемещение стола (Z) (мм): 500 Точность позиционирования (мм): 0,0075 Повторяемость (X/Y/Z) (мм): 0,005 Диапазон скорости шпинделя (об/мин): 1–8000 об/мин. Мощность двигателя шпинделя (кВт): 7,5 Макс. Нагрузка на стол (кг): 600 кг Мин. Время смены инструмента(ов):3
Фрезерный станок – это фрезерный станок, используемый для обработки различных поверхностей заготовки. Как правило, фреза в основном приводится в движение вращательным движением, а заготовка и фреза движутся по мере подачи. Им можно обрабатывать плоскость, канавку, а также различные изогнутые поверхности, шестерни и так далее.
Высококачественный смоляной песок
Тайваньский шпиндель
Тайваньский шариковый винт и контргайка
Тайваньский цилиндр давления
Японский подшипник NSK, немецкая муфта R+W
Автоматическая система смазки
Конвейер стружки опционально
Приложение:

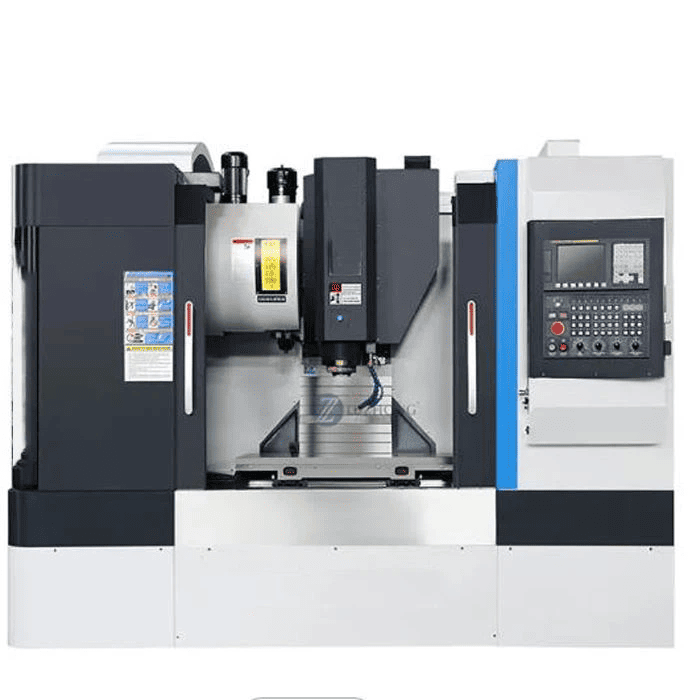

Этот VMC подходит для механической обработки и изготовления форм. И он может адаптироваться к требованиям обработки от грубой обработки.
обработка для завершения обработки. Он также может завершить многие рабочие процедуры, такие как фрезерование, сверление, нарезание резьбы, расточка и т. д.
Все параметры могут быть настроены
Параметры образца
| Нет. | Элемент | Технические характеристики |
|---|---|---|
| Технические параметры станка: | ||
| 1 | Корпус машины и все детали изготовлены из наноотливок. | |
| 2 | Размер стола | 500×400 мм |
| 3 | Т-образный паз (ширина х количество х расстояние) | 10×5×78мм |
| 4 | Самая большая нагрузка | 200 кг |
| 5 | Максимальная высота подачи | 280 мм |
| 6 | Расстояние от торца шпинделя до работы | 100-280 мм |
| 7 | Трехосное перемещение X/Y/Z | 450/400/170 мм |
| 8 | Диаметр шпинделя | Ø100мм |
| 9 | Скорость шпинделя | 36000 об/мин |
| 10 | Мощность двигателя шпинделя | 6кВт |
| 11 | Емкость библиотеки инструментов шпинделя | 8 |
| 12 | Время смены инструмента | 5С |
| 13 | Конус шпинделя | ISO25 |
| 14 | Занятия по библиотеке ножей | Вращение серводиска |
| 15 | Высокая скорость перемещения X/Y/Z | 12/12/12 м/мин |
| 16 | Скорость обработки | 6－12м/мин |
| 17 | Точность позиционирования | ±0,006/300 мм |
| 18 | Повторяющаяся точность позиционирования | ±0,006/300 мм |
| 19 | Точность обработанной поверхности | ≤Ra1,6 |
| 20 | Точность обработки | ±0,01 мм |
| 21 | Дополнительный четырехосный пятиосный | Да |
| 22 | Угол поворота оси А | ±105 градусов |
| 23 | Угол вращения пятой оси C, ось C | 360 градусов |
| 24 | Режим пятиосной связи | 5 осей с ходом |
| 25 | Рабочее напряжение | 380 В/50 Гц±10% или 220 В/60 Гц |
| 26 | Размер машины (д*Ш*В) | 1450×1600×2100 мм |
| 27 | Вес тела | 1500 кг |
| B Конфигурация станка детализирует параметры бренда: | ||
| 1 | Конфигурация системы | Тайвань SYNTEC 6GA/Ncstudio280/LNC |
| 2 | Шпиндель | Высокоточный, высокоскоростной и бесшумный шпиндель мощностью 6 кВт с масляным охлаждением. |
| 3 | ШВП | Япония NSK, Германия RexRoth) 2005 г. |
| 4 | Линейная направляющая | Тайваньская высокоточная направляющая HIWIN/ABBA H25 |
| 5 | Сервопривод | Серводвигатель Panasonic 750 Вт/Ncstudio |
| 6 | Подшипник катанки | Тайваньский прецизионный подшипник TPI |
| 7 | Импульсный источник питания | Тайваньский уток Мин |
| 8 | Электрический переключатель | Китайский чинт |
| 9 | преобразователь | * Квадратный конвертер |
1. Портальный фрезерный станок: в том числе портальный фрезерно-расточный станок, портальный фрезерно-строгальный станок и двухколонный фрезерный станок используются для обработки крупных деталей.
2. Фрезерный станок с одной колонной и фрезерный станок с одним рычагом: горизонтальная фрезерная головка первого может перемещаться вдоль направляющей колонны, стола для продольной подачи; Концевая фрезерная головка последней может перемещаться горизонтально вдоль направляющей консольной, а консоль может также регулировать высоту вдоль направляющей колонны. Оба используются для обработки крупных деталей.
3.стол не поднимает фрезерный станок: существует два типа прямоугольного рабочего стола и круглого рабочего стола, это фрезерный станок среднего размера между фрезерным станком с подъемным столом и портальным фрезерным станком. Его вертикальное перемещение осуществляется подъемом фрезерной головки на колонне.
4. Фрезерный станок для инструментов: небольшой фрезерный станок с подъемным столом, используемый для обработки инструментов и других мелких деталей.
5. Фрезерный станок для инструментов: используется для изготовления форм и инструментов, оснащен вертикальной фрезерной головкой, универсальным угловым столом, заглушкой и другими принадлежностями, а также для сверления, растачивания и интерполяционной обработки.
6. Другие фрезерные станки: такие как фрезерный станок для шпоночных пазов, фрезерный станок CAM, фрезерный станок коленчатого вала, фрезерный станок с подвижным журналом, фрезерный станок для квадратных слитков и т. д. представляют собой специальные фрезерные станки, изготовленные для обработки соответствующей заготовки.

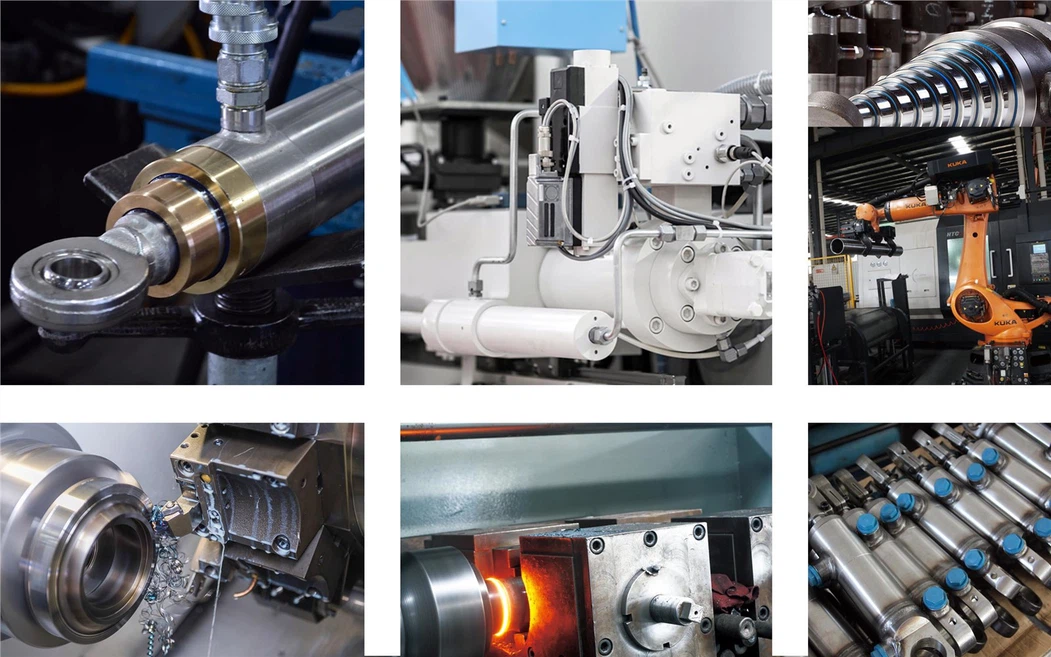

HCIC предлагает полную настройку всех гидроцилиндров:
· Нестандартное отверстие, диаметр штока и длина хода
· Регулировка рабочего давления до 10 000 фунтов на квадратный дюйм.
· Несколько вариантов монтажа: скоба, фланец, цапфа, штифтовая проушина
· Специальные материалы уплотнений для высокотемпературных, низкотемпературных или агрессивных сред.
· Индивидуальная краска, покрытие и маркировка
· Производство OEM/частных торговых марок
1. 13 лет опыта.
2. Идеальное качество изготовления. Всегда стремится к исследованиям и разработкам.
3. Убедитесь, что продукция соответствует стандартам качества.
4. Убедитесь, что товары будут доставлены вовремя.
5. Мы ответим вам в течение 2 часов.
6. Обеспечьте теплое и дружелюбное обслуживание и послепродажное обслуживание.
7. Гарантировано хорошее качество и лучший сервис при покупке у местного поставщика.
8. Доступны различные дизайны, цвета, стили, узоры и размеры.
9. Приветствуются индивидуальные спецификации.
1. Как вы гарантируете качество?
Мы протестируем и отправим тестовое видео покупателю перед отправкой.
2. Когда вы отправите заказ?
Как только мы получим подтверждение оплаты, мы постараемся отправить товар в течение 48 часов.
3. Как я могу отследить свой заказ?
Как только ваш заказ будет отправлен, мы отправим вам по электронной почте подробную информацию о доставке.
4. Если я не удовлетворен продукцией, могу ли я вернуть товар?
Да, мы предлагаем услуги по обмену и ремонту в течение гарантийного срока.
5. Как вы делаете наш бизнес долгосрочным и хорошим отношением?
а. Мы сохраняем хорошее качество и конкурентоспособную цену, чтобы обеспечить выгоду нашим клиентам;
б. Мы уважаем каждого клиента как нашего друга, искренне ведем с ними бизнес и дружим, независимо от того, откуда они родом.
